50

Fig. 5
3.

Placera borrmallen intill taket, lodrätt i förhållande till
spishällen (borrmallens mittpunkt skall sammanfalla med
spishällens mittpunkt och sidorna skall vara parallella
med spishällens sidor -borrmallens sida med texten
FRONT(eller med pilar) motsvarar sidan där
kopplingsdosan sitter). Förbered den elektriska
anslutningen

4.

Borra enligt anvisningarna (4 hål för 4 väggpluggar),
skruva i 4 skruvar i hålen enligt anvisningarna på
ritningen  och lämna ett cirka 1 cm stort utrymme mellan
skruvhuvudet och taket.

Fig. 6
5.

   Sätt i ett avledningsrör i stativet och anslut detta till

anslutningsringen på motorhuset (avledningsrör och
fixeringsklämmor levereras inte tillsammans med fläkten).

Fig. 7
6.

Häng upp stativet på de 4 skruvarna (se arbetsmoment

4

).

7.

  Dra åt de 4 skruvarna ordentligt.

Fig. 8
8.

  Borra i höjd med hålen (4 eller 6 hål) som finns på

flänsen, sätt i väggpluggarna och fixera definitivt
skruvarna och brickorna.

9.

 Utför den elektriska anslutningen, elnätet skall

strömförses först efter avslutad installation.

Fig. 9
10.

  I det fall fläkten skall fungera som utsugningsversion skall

den andra änden av avledningsröret anslutas med
bostadens evakueringssystem.

I det fall fläkten skall fungera med filterversion (

10F

) ,

skall en luftavledare F monteras på stativet  och fixeras
med 4 skruvar på den särskilda bygeln, därefter ansluts
avledningsröret till anslutningsringen på luftavledaren.

11.

  Fixera stödbygeln (se arbetsmoment 2) så centralt som

möjligt på stativet.

Fig. 10
12.

  Sammanfoga de två övre skorstensdelarna som skall

täcka stativet. Skruva samman varje enskild del med 2
skruvar ( 1 i varje sida) intill taket.

13.

  Fixera  den övre skorstenen på stativet med 10 skruvar

(5 i varje  sida).

14.

  Applicera 2 täckbrickor (medföljer leveransen) för att

dölja de övre  skorstensdelarrnas fixeringspunkter
(VARNING! TÄCKBRICKORNA TILL DEN ÖVRE
SKORSTENEN KÄNNS IGEN PÅ ATT DE ÄR
BREDARE OCH TJOCKARE OCH SKALL TRYCKAS
FAST).

Fig. 11
15.

  Sätt i styrstaget i det härför avsedda sätet genom att

trycka det uppåt.

16.

  Utför den elektriska anslutningen.

Fig. 12
17.

  Sätt först i den undre skorstensdelen med gängade

partier.

Fixera den på strukturen genom att dra åt den första och
fjärde skruven med start nedifrån på båda sidor.

18.

  Sammanfoga den andra undre delen genom att dra åt

den andra och trede skruven med start nedifrån på båda
sidor.

Fixera de 2 delarna definitivt med 4 skruvar (2 i varje
sida).

Fig. 13
19.

  Applicera 2 täckbrickor (medföljer leveransen) för att

dölja de undre skorstensdelarrnas fixeringspunkter
(VARNING! TÄCKBRICKORNA TILL DEN NEDRE
SKORSTENEN KÄNNS IGEN PÅ ATT DE ÄR
SMALARE OCH TUNNARE).



Anslut fläkten till elnätet med hjälp av det centrala elskåpet
och kontrollera att fläkten fungerar korrekt.

Beskrivning av fläkten

Fig. 1
1.

 Kontrollpanel

2.

 Fettfilter

3.

 Lossningshandtag för fettfilter

4.

 Halogen lampa

5.

Ångskärm

6.

Teleskopisk skorsten

7.

 Luftutsläpp (används endast på filterversionen)

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

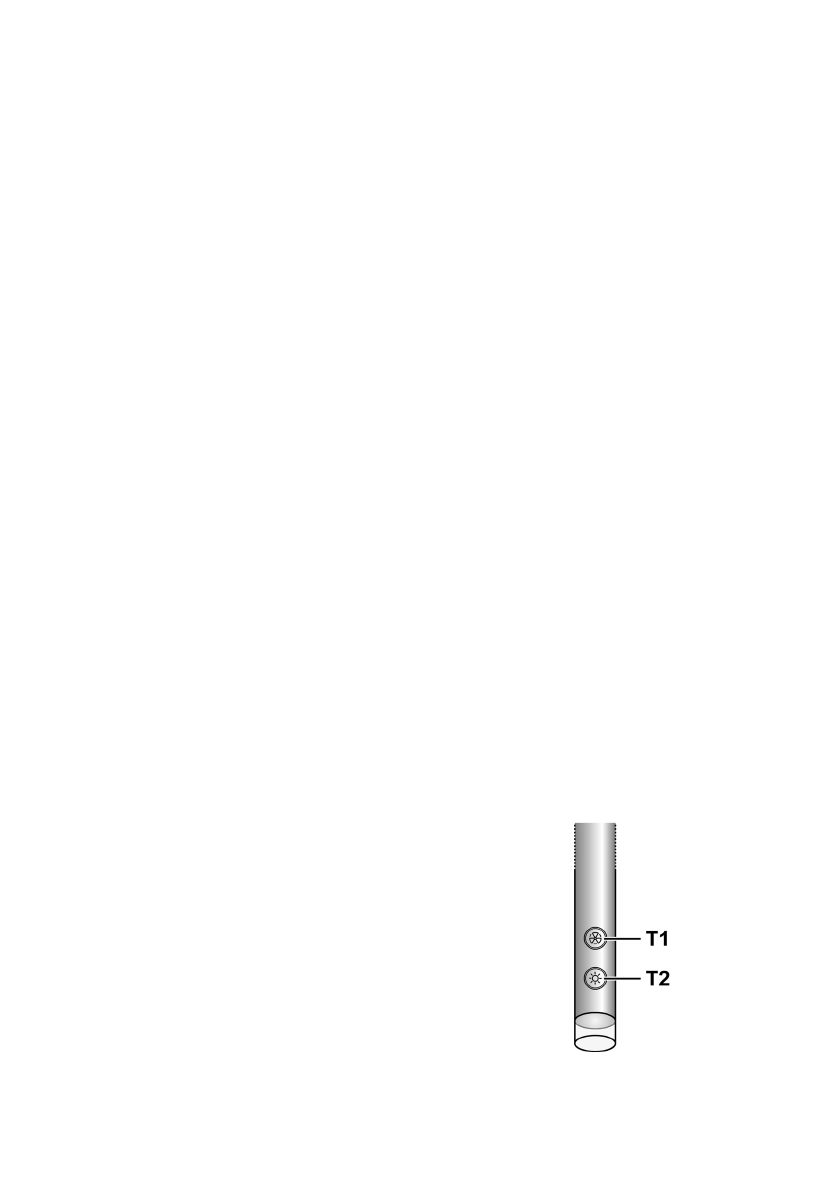

Fläkten är utrustad med en

"TOUCH"-anordning

för kontroll

av belysning och hastighet.
Läs noga instruktionerna nedan för en korrekt användning.


Automatisk påslagningsfunktion

Fläkten är utrustad med en temperaturgivare som startar
