110

Joonis 6
5.

  Viige väljatõmbetoru sõrestiku sisse ning ühendage see

mootoriruumi ühendusvõruga (väljatõmbetoru ja
kinnitusklambrid ei kuulu komplekti).

Joonis 7
6.

Seadke sõrestik 4 kruvi külge (vt toiming 4).

7.

  Keerake 4 kruvi tugevasti kinni.

Joonis 8
8.

  Puurige äärikus olevate aukude (4 või 6 augu) juurest

augud, pange tüüblid sisse ja kinnitage lõplikult kruvide ja
seibidega.

9

  Ühendage seade majapidamise vooluvõrku; voolu võib

sisse lülitada alles siis, kui paigaldamine on lõpetatud.

Joonis 9
10.

  Kui õhupuhastit hakatakse kasutama väljatõmberežiimil,

ühendage väljatõmbetoru teine ots elamu
väljatõmbeseadmega.

Kui õhupuhastit hakatakse kasutama filtreerival režiimil
(

10F

), paigaldage sõrestiku külge deflektor F ning

kinnitage 4 kruviga vastava raami külge, lõpuks
ühendage väljatõmbetoru deflektoril oleva ühendusvõru
külge.

11.

 Kinnitage tugiraam (vt toiming 2) sõrestiku külge

võimalikult keskmisesse asendisse.

Joonis 10
12.

  Ühendage lõõri ülaosa kaks tükki nii, et need sõrestiku

kataksid.

Keerake kumbki tükk 2 kruviga (kummagi külje jaoks 1)
lae lähedalt kinni.

13.

  Kinnitage kogu lõõri ülaosa 10 kruviga (5 kummagi külje

jaoks) sõrestiku külge.

14.

  Pange paika 2 liistu (kuuluvad komplekti) nii, et nad

kataksid lõõri ülaosa poolte kinnituskohad
(TÄHELEPANU! LÕÕRI ÜLAOSA LIISTUD VÕIB ÄRA
TUNDA SELLE JÄRGI, ET NAD ON LAIEMAD,
PAKSEMAD JA KINNITUVAD, KUI NEILE PEALE
VAJUTADA).

Joonis 11
15.

  Pange juhtkang oma pessa, lükates seda ülespoole.

16.

 Ühendage juhtmed.

Joonis 12
17.

  Pange kõigepealt oma kohale lõõri alaosa tükk, millel on

keermetega avad.

Kinnitage see tarindi külge, keerates mõlemal küljel sisse
altpoolt esimese ja neljanda kruvi.

18.

  Pange kohale alaosa teine tükk, keerates mõlemal küljel

sisse altpoolt teise ja kolmanda kruvi.

Keerake tükid lõplikult 4 kruviga kinni (kummagi külje
kohta 2 kruvi).

Joonis 13
19.

  Pange paika 2 liistu (kuuluvad komplekti) nii, et nad

kataksid lõõri alaosa poolte kinnituskohad

(TÄHELEPANU! LÕÕRI ALAOSA LIISTUD VÕIB ÄRA
TUNDA SELLE JÄRGI, ET NAD ON KITSAMAD JA
ÕHEMAD).


Lülitage vool peakilbist uuesti sisse ja kontrollige, kas
õhupuhasti töötab korralikult.

Õhupuhasti kirjeldus

Joonis 1
1.

 Juhtpaneel

2.

 Rasvafilter

3.

Rasvafiltri eemaldamise käepide

4.

 Halogeenlamp

5.

Aurukaitse

6.

Teleskoop-tõmbetoru

7.

 Õhu väljalaskeava (filtriga mudelite puhul kasutamiseks)

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige
suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit
enne söögitegemise algust ning jätta see pärast
söögivalmistamise lõppu veel umbes 15 minutiks tööle.
Õhupuhastil on

TOUCH

-seade tulede ja kiiruste

seadistamiseks.
Õigeks kasutamiseks lugege tähelepanelikult läbi järgnevad
juhised.


Automaatkäivitusfunktsioon

Õhupuhasti on varustatud temperatuurianduriga, mis juhul kui
õhupuhastit ümbritseva õhu temperatuur on üle 70 °C, lülitab
mootori 1. töökiirusel (tõmbevõimsusel) tööle.
Kasutaja saab seadme soovi korral alati välja lülitada või
töökiirust (tõmbevõimsust) muuta (vt lõik

„Töökiiruse

(tõmbevõimsuse) seadistamine”

).

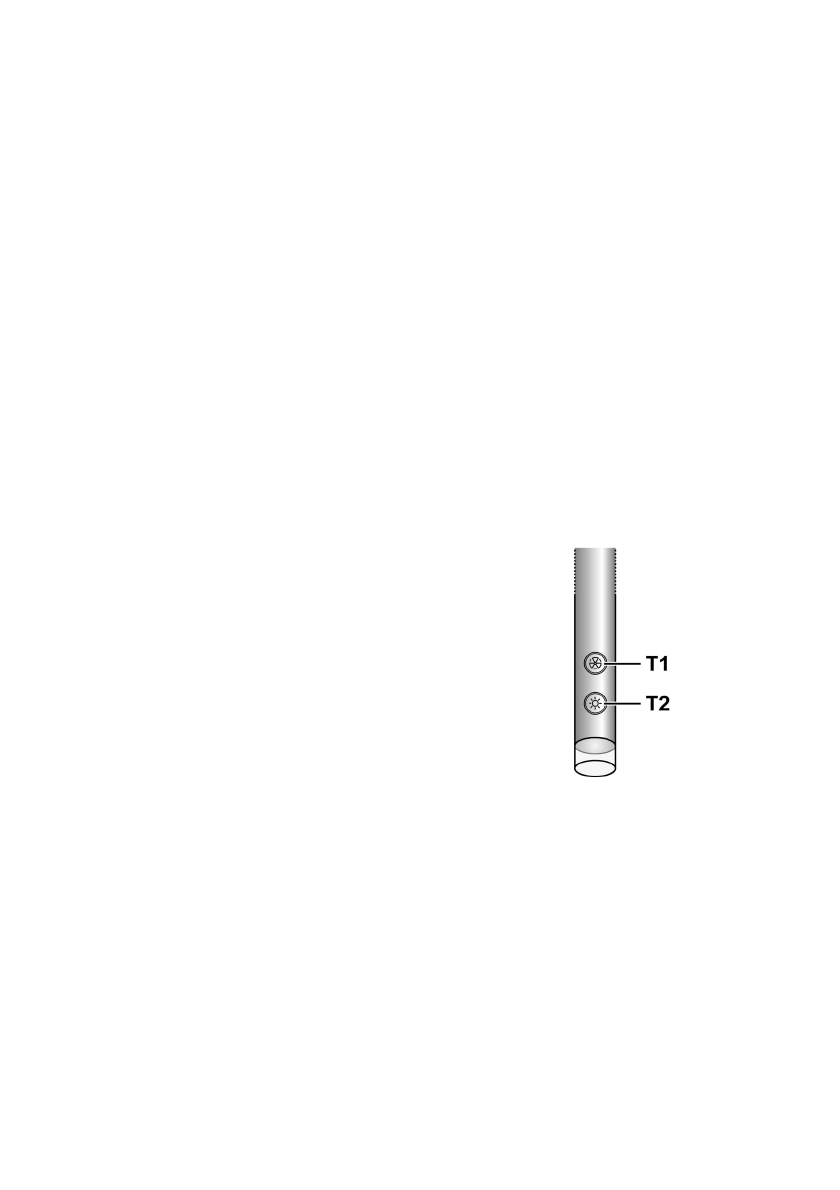

Töökiiruse (tõmbevõimsuse) seadistamine

Töökiiruse (tõmbevõimsuse) seadistamine toimub astmete
kaupa järjekorras „

stand-by

 - 1-2-3-4-

Stand by

 -1-2-...” ja

seega tõuseb iga pulkpaneelil asuva nupu

T1

 vajutusega

töökiirus (tõmbevõimsus) ühe astme võrra; seade lülitub välja,
kui nupule vajutatakse 4. töökiirusel (tõmbevõimsusel) olles.
Õhupuhasti väljalülitamiseks (

stand by

) ükskõik, millisel

kiirusel see töötab, hoidke pulkpaneeli nuppu

T1

 üle 3 sekundi

all.
