61
•
Remover o espessor de segurança evidenciado na foto
(Fig.1-2) no final da instalação.
• Por inobservância das instruções precedentes o
fabricante não responderá por problemas ou ruídos e
nenhuma garantia será oferecida.
•
Antes de efetuar o furo controlar que na parte interna do
móvel, em correspondência à zona de alojamento da
coifa, não seja presente a estrutura do móvel ou outros
detalhes que poderiam criar problemas para a correcta
instalação. Verificar que os volumes da coifa e da placa
de cozimento sejam compatíveis com o móvel e assim
seja realizável a instalação.
•
Realizar, na parte traseira da placa de fogão, um buraco
retangular com as seguintes dimensões:
Coifa Modelo de 60cm:
542x100mm.
Coifa Modelo de 90cm:
842x100mm.
Coifa Modelo de 120cm:
1142x100mm.
• No caso de versão com motor já montado, tirar os
parafusos e remover o grupo aspirante para poder inserir
a coifa no furo praticado.
•
Instalar a coifa no furo praticado, colocando-a por cima,
como indicação (Fig.3). No caso de versão com motor a
bordo ocorre remover o grupo aspirante antes de
proceder com a colocação do produto no móvel.
• Fixar a coifa no interior do móvel utilizando os
apropriados suportes em dotação (Fig.4).Proceder com a
montagem dos suportes na parte inferior da coifa
(Fig.5a) fazendo em modo que entre a parte inferior do
suporte e o fundo do móvel permaneça uma distância de
2 mm (Fig.5b). Esta distância permitirá a tração para
baixo do produto no momento da fixação, (Fig.5c), para
fazer aderir a estrutura inox na bancada de trabalho.
• Antes de inserir os parafusos no móvel, assegurar-se
que o produto seja perfeitamente perpendicular à
bancada de trabalho.
• Depois de haver completado a instalação, e depois de
haver conectado o produto à rede elétrica, levantar a
coifa e remover o bloco da porta(
Fig. 6
).
•
Em caso de versão com motor a bordo proceder com a
montagem do grupo motor orientando a saída do ar na
posição pré-escolhida em direção ao alto ou em direção
para baixo. (Fig. 7b). O motor pode ser instalado seja ao
lado anterior que ao lado posterior da coifa. Quando o
motor estiver instalado, proceder à montagem da
canalização para a saída do ar.
• Em caso de versão com motor externo posicionar em
uma zona idonêa o grupo aspirante (motor externo) e
dispor o ducto de evacuação do ar de
escapamento.Proceder com a montagem da canalização
saída ar entre o motor externo e a coifa. Selecionar a
saída ar entre as cinco possibilidades (Fig.7a) e instalar
a conexãp em dotação.
•
Posicionar a caixa metálica que contém os componentes
eletrônicos em uma zona facilmente acessível para
eventuais providências de assistência (Fig.8),
conectando os conectores elétricos da mesma coifa:
conector painel botões (
Fig. 9a
), conector 9 pólos (
Fig.
9b
), conector neon (
Fig. 9c
)
• Nas aplicações com motor remoto conecte o cabo da
unidade do motor no conector na caixa dos componentes
electrónicos (
Fig. 10a
);se presente, conectar também o
conector bipolar (
Fig.10b
).
•
Conectar o produto à rede elétrica.
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
O exaustor é dotado de um dispositivo
"TOUCH"
para o
controlo de luzes e velocidades.
Para a correcta utilização leia atentamente as instruções
abaixo descritas.
O exaustor pode ser controlado através de um controlo
remoto disponível como acessório (ver o parágrafo relativo ao
funcionamento do controlo remoto).

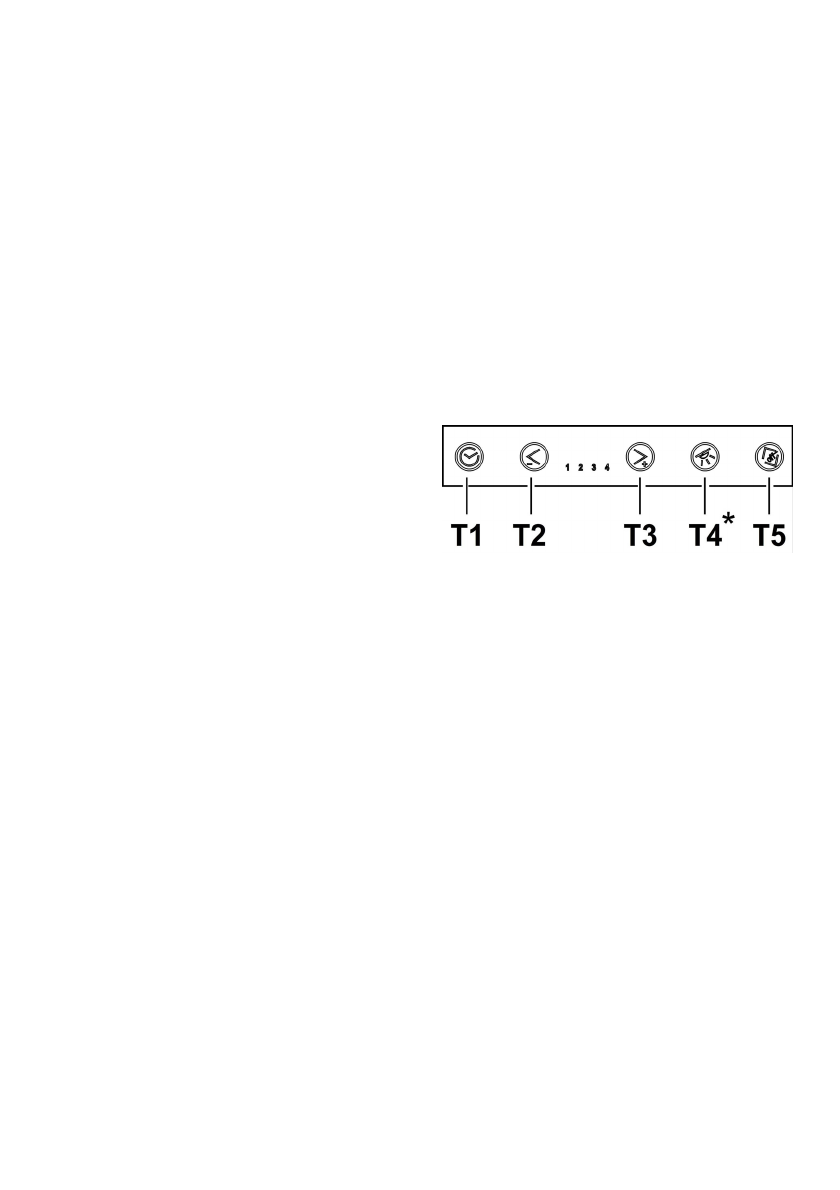

• Botão
T1:
atrasa o desligamento da coifa temporizando
a velocidade estabelecida de alguns minutos.
Tal função presupõe que, ao final da temporizção, a coifa
desligue.
A temporização è assim sub-dividida:
• velocidade (potência) de aspiração 1:
20 minutos
• velocidade (potência) de aspiração 2:
15 minutos
• velocidade (potência) de aspiração 3:
10 minutos
• velocidade (potência) de aspiração 4:
5 minutos
NB:
Acionando o temporizador, a coifa pode passar para
uma velocidade (potência) de aspiração menor antes
de desligar-se, pois em algumas velocidades já está
prevista uma temporização na redução da velocidade.
Pressionando os botões
T2
e
T3
a coifa sai da função
temporizada e a velocidade (potência) de aspiração
aumenta ou diminui em base ao botão
pressionado.Durante a fase de temporização o led
relativo à velocidade corrispondente lampeja.
• Botão T2:
Decrementa a velocidade (potência)) de
aspiração ativa (
4
→
3
→
2
→
1
→
OFF
).
A velocidade vem visualizada atravès do accendimento
do led relativo à velocidade correspondente.
O
botão
T2
não tem nenhum efeito sobre a
abertura/fechamento do painel de aspiração.
• Botão
T3:
Incrementa a velocidade (potência) de
aspiração ativa (
1
→
2
→
3
→
4
).
A velocidade vem visualizada através de accendimento
do led relativo à velocidade correspondente.
