von max. 5 M verfügt.
• Eine Mindestanzahl an Krümmungen verwenden, weil
jede Krümmung die Leistungsfähigkeit der Haube um 1
Linearmeter verringert. (Z.B.: bei 2 Krümmungen und
einem 90° Winkel sollten die Röhre nicht länger als 3
Meter sein).
•
Vermeiden Sie starke Rohrkrümmungen.
• Röhre mit einem konstanten Querschnitt von 150 mm
verwenden.
•
ein nach den gesetzlichen Bestimmungen zugelassenes
Material verwenden.
• Das Distanzstück (
Abb. 1-2)
nach der Montage
entfernen.
• Für Probleme hinsichtlich der Leistung oder Lautstärke
des Geräts, die durch das Nichtbeachten der oben
genannten Anweisungen entstehen können, übernimmt
der Hersteller keinerlei Verantwortung und es können
keine Garantieansprüche geltend gemacht werden.
•
Bevor Sie das Loch bohren, vergewissern Sie sich, dass
sich im Inneren des Schranks, wo die Haube angebracht
werden soll, nicht das Gerüst des Schrankes oder andere
Besonderheiten befinden, welche zu Problemen bei der
korrekten Installation der Abzugshaube führen könnten.
Vergewissern Sie sich, dass der Raumbedarf der Haube
und des Kochfelds mit dem Schrank übereinstimmen und
die Installation somit möglich ist.
• Im hinteren Bereich der Kochfläche stellen Sie eine
rechteckige Öffnung der folgenden Grössen her:
Haube Modell 60cm:
542x100mm.
Haube Modell 90cm:
842x100mm.
Haube Modell 120cm:
1142x100mm.
• Bei der Version mit eingebautem Motor sind die
Schrauben zu entfernen und das Absaugaggregat
abzulegen, um die Haube durch das gebohrte Loch zu
befestigen.
•
Bringen Sie die Haube an das gebohrte Loch an, indem
Sie sie von oben hineinstecken (
Abb. 3
). Bei der
Ausführung mit eingebautem Motor muss die
Motoreinheit vor der Montage des Produktes in den
Schrank entfernt werden.
• Die Abzugshaube im Inneren des Möbelstücks mit den
entsprechenden Bügeln (
Abb. 4
) befestigen. Die Bügel
an dem Unterteil der Haube befestigen (
Abb. 5a
). Achten
Sie dabei darauf, dass es einen Abstand von 2 mm vom
Unterteil des Bügels und dem Möbelboden gibt (
Abb.
5b
). Dieser Abstand wird es ermöglichen, das Produkt
bei der Montage nach unten zu ziehen (
Abb. 5c
), um den
Rahmen aus rostfreiem Stahl auf die Arbeitsfläche
ordnungsgemäss zu legen.
• Bevor Sie die Schrauben in den Schrank einsetzen,
versichern Sie sich, dass das Produkt perfekt vertikal zur
Arbeitsfläche ist.
• Nach Abschluss der Installation und Anschluss an das
Stromnetz die Haube heben und das Klebeband
entfernen (
Abb. 6
).
• Bei der Ausführung mit eingebautem Motor muss der
Luftaustritt bei der Montage der Motoreinheit in die
vorgesehene Richtung nach unten oder oben (
Abb. 7b
)
ausgerichtet werden. Der Motor kann an der vorderen
oder an der hinteren Seite der Haube angebracht
werden. Nach erfolgter Installation des Motors muss das
Rohr zur Abführung der Luft montiert werden.
• Bei der Ausführung mit externem Motor muss der
Abluftmotor (externer Motor) in einem dafür geeigneten
Bereich angebracht werden, mithilfe der Verbindung des
Abluftrohrs. Die Abluftröhre zwischen externem Motor
und Haube montieren. Wählen Sie die Abluft unter den
fünf Möglichkeiten (
Abb. 7a
) aus und das mitgelieferte
Verbindungsstück installieren.
• Das Metallgehäuse mit den elektronischen Bauteilen so
positionieren, dass sie bei eventuellen
Kundendienstarbeiten leicht zugänglich sind (
Abb. 8
),
und die Elektrostecker an die Klappe anschliessen:
Stecker des Bedienpaneels (
Abb. 9a
), neunpoliger
Verbinder (
Abb. 9b
), Neonstecker (
Abb. 9c
).
•
Für den Betrieb mit einem externen Motor,verbinden Sie
das Kabel der Motoreinheit mit dem entsprechenden
Steckverbinder des Anschlusskastens (
Abb.10a
);falls
vorhanden,verbinden Sie auch den 2-poligen
Steckverbinder (
Abb.10b
).
•
Das Produkt an das Stromnetz anschliessen.
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen. Die Dunstabzugshaube verfügt über
eine “
TOUCH-Steuerung
zur Bedienung der Beleuchtung und
der Geschwindigkeit. Für Hinweise zum richtigen Einsatz des
Produktes lesen Sie bitte die unten angegebene Anleitung.
Die Dunstabzugshaube kann ebenfalls auch über eine
Fernbedienung bedient werden, die als Zubehör zur
Verfügung steht, (bitte den Abschnitt hinsichtlich der
Funktionsweise der Fernbedienung beachten).

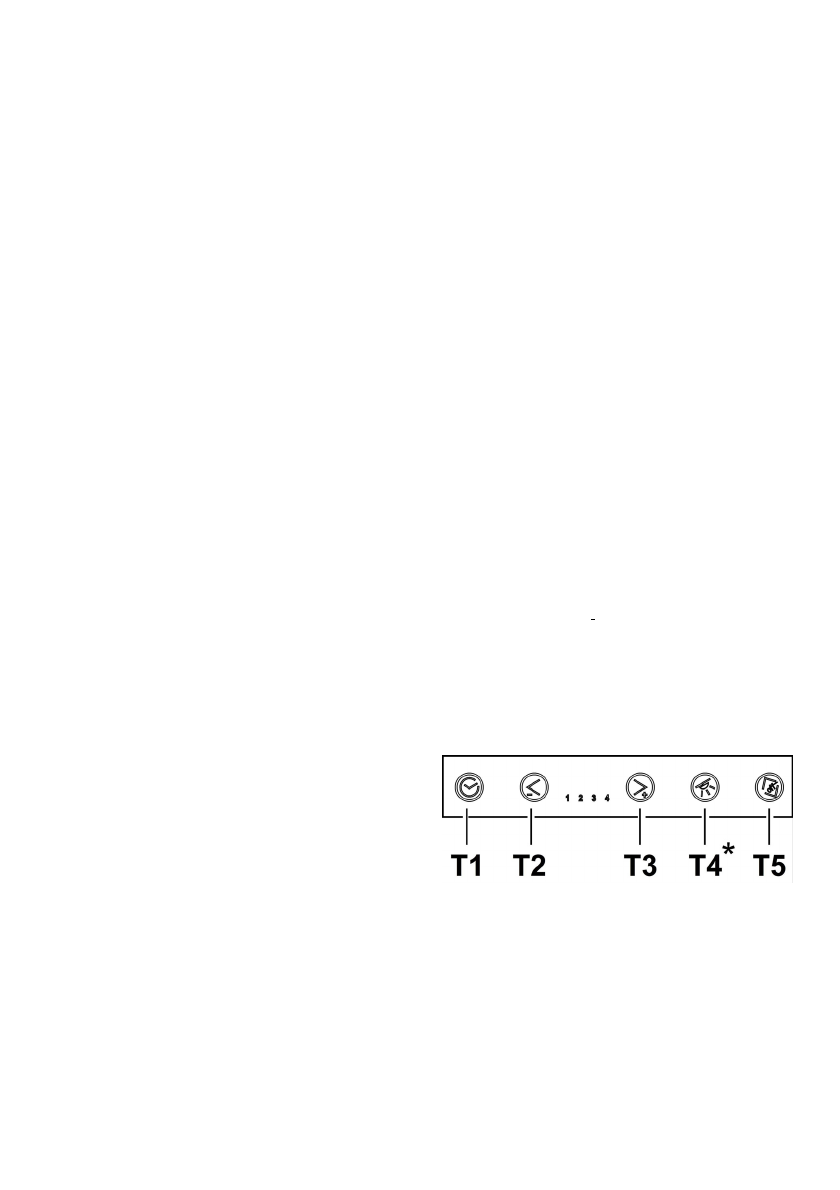

• Taste
T1
: aktiviert eine Schaltuhr, so dass die Haube
sich nach einer eingestellten Zeit abschaltet.
Nachdem die eingestellte Zeit vergangen ist, schaltet
sich die Dunstabzugshaube aus.
Die Schaltuhr ist so geteilt:
•
Geschwindigkeit
1:
20 Minuten
• Geschwindigkeit 2: 1
5 Minuten
•
Geschwindigkeit
3:
10 Minuten
• Geschwindigkeit 4:
5 Minuten
ANMERKUNG:
Durch Aktivierung des Timers könnte
die Abzugshaube vor der Abschaltung zu einer
geringeren Absauggeschwindigkeit (Leistung)
übergehen, da für einige Geschwindigkeitsstufen
