25
•
Utiliser un conduit de matériel approuvé par les normes.
•
Enlever l’épaisseur de sécurité mise en évidence dans la
photo (
Fig. 1-2
) à la fin de l’installation.
• En cas de non respect des instructions précédentes, la
société de fourniture ne sera pas responsable pour des
problèmes de portée ou de bruit et aucune garantie ne
sera appliquée.
• Avant de réaliser le trou, contrôler que dans la partie
interne du meuble, en correspondance de la zone
d’emplacement de la hotte, il n’y ait pas la structure du
meuble ou d’autres détails qui pourraient causer des
problèmes pour l’installation correcte. Vérifier que
l’encombrement de la hotte et du plan de cuisson soient
compatibles avec le meuble et donc que l’installation soit
réalisable.
• Effectuer, à l'arrière du plan de cuisson, un trou
rectangulaire avec les dimensions suivantes:
Hotte Modèle de 60cm:
542x100mm.
Hotte Modèle de 90cm:
842x100mm.
Hotte Modèle de 120cm:
1142x100mm
•
En cas de version avec moteur déjà installé, enlever les
vis et enlever le groupe d’aspiration pour pouvoir insérer
la hotte dans le trou pratiqué.
•
Installer la hotte dans le trou pratiqué, en l’insérant par le
dessus, comme indiqué (
Fig. 3
). Dans le cas de version
avec moteur à bord, il faut enlever le groupe d’aspiration
avant de procéder à l’insertion du produit dans le meuble.
• Fixer la hotte à l’intérieur du meuble en utilisant les
équerres spéciales du kit (
Fig.4
). Effectuer le montage
des équerres dans la partie inférieure de la hotte (
Fig.5a
)
en faisant en sorte qu’entre la partie inférieure de la hotte
et le fond du meuble, il y ait une distance de 2 mm
(
Fig.5b
). Cette distance permettra la traction vers le bas
du produit au moment de la fixation, (
Fig.5c
), pour faire
adhérer parfaitement la corniche inox sur le plan de
travail.
•
Avant d’insérer les vis dans le meuble, s’assurer que le
produit soit parfaitement perpendiculaire au plan de
travail.
• Après avoir terminé l’installation, et après avoir relié le
produit au circuit électrique, soulever la hotte et enlever
le blocage porte (
Fig. 6
).
•
Dans le cas de la version avec moteur à bord, procéder
au montage du groupe moteur en orientant la sortie de
l’air dans la position pré choisie vers le bas ou vers le
haut. (
Fig. 7b
). Le moteur peut être installé tant sur le
bord antérieur que sur le côté postérieur de la hotte. A la
fin de l’installation du moteur, effectuer le montage de la
canalisation pour la sortie de l’air.
• Dans le cas de version avec moteur externe, placer le
groupe d’aspiration (moteur externe) dans un endroit
adéquat et placer le conduit de l’évacuation de l’air
d’évacuation. Effectuer le montage de la canalisation
sortie d’air entre le moteur externe et la hotte.
Sélectionner la sortie de l’air parmi les cinq possibilités
(
Fig. 7a
) et installer le raccord se trouvant dans le kit.
• Placer la boîte métallique contenant les composants
électroniques dans une zone facilement accessible et
pour d’éventuelles interventions d’assistance (
Fig. 8
), en
reliant les connecteurs électriques de cette dernière à la
hotte: connecteur clavier (
Fig. 9a
), connecteur 9 pôles
(
Fig. 9b
), connecteur néon (
Fig. 9c
)
• Pour les installations avec moteur extérieur,reliez le
câble du groupe moteur au connecteur prévu de la boîte
de jonction (
Fig.10a
);le cas échéant,branchez également
le connecteur à 2 pôles (
Fig.10b
).
•
Raccorder le produit au circuit électrique.
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
La hotte est dotée d’un dispositif
"TOUCH"
pour le contrôle
des lumières et de la vitesse.
Pour une utilisation correcte, lire attentivement les instructions
ci-dessous.
La hotte peut être contrôlée à travers une télécommande
disponible en kit accessoire (voir paragraphe relatif au
fonctionnement de la télécommande).

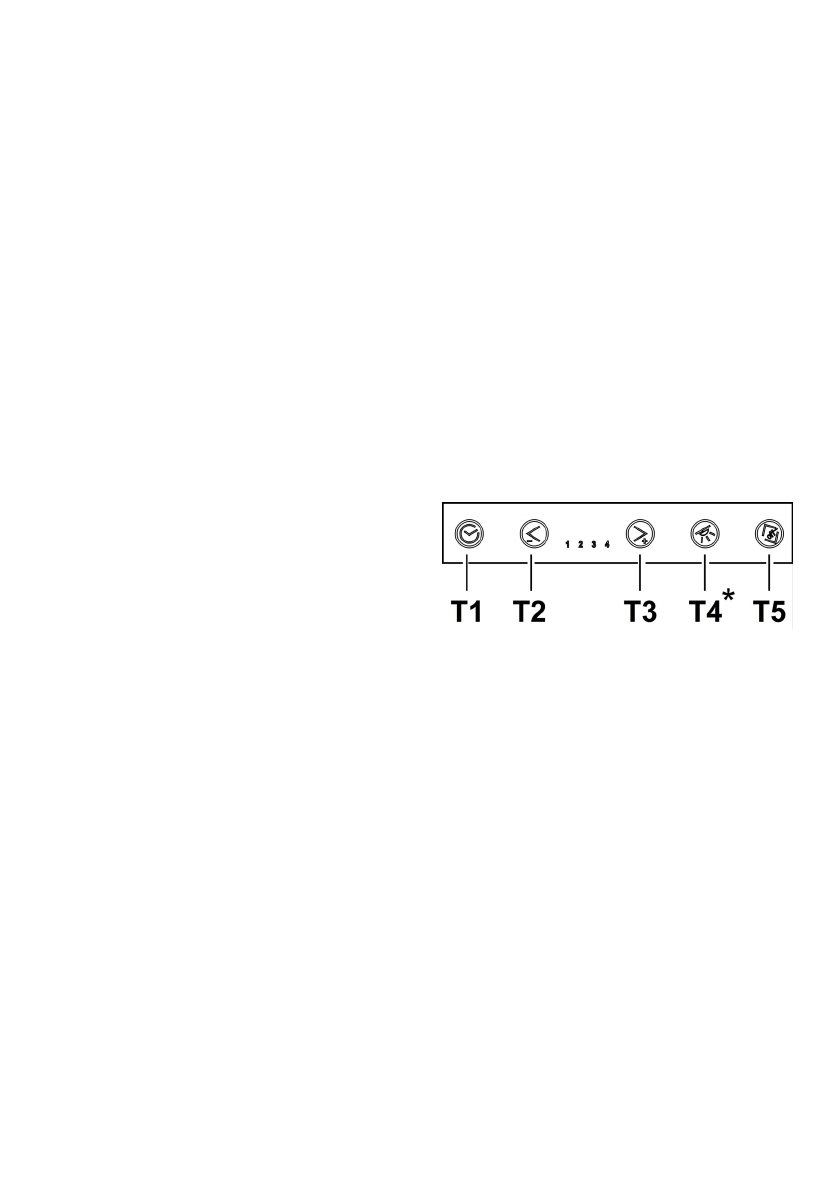

• Touche
T1
: retarde la coupure de la hotte en
temporisant la vitesse réglée de quelques minutes.
Cette fonction prévoit que, à la fin de la temporisation, la
hotte s’éteint.
La temporisation est subdivisée ainsi:
•
vitesse
(puissance) d’aspiration 1:
20 minutes
•
vitesse
(puissance) d’aspiration 2:
15 minutes
•
vitesse
(puissance) d’aspiration 3:
10 minutes
•
vitesse
(puissance) d’aspiration 4:
5 minutes
NB :
Quand on actionne le timer, la hotte pourrait passer
à une vitesse (puissance) d'aspiration inférieure avant
de s'éteindre, car une temporisation de la réduction de
la vitesse est prévue sur certaines d'entre elles.
En appuyant sur les touches
T2
et
T3,
la hotte sort de
la fonction temporisée et la vitesse (puissance)
d’aspiration augmente ou diminue sur base de la
touche enfoncée. Durant la phase de temporisation, le
led relatif à la vitesse correspondante clignote.
• Touche
T2:
Diminue la vitesse (puissance) d’aspiration
active (
4
→
3
→
2
→
1
→
OFF
).
La vitesse est affichée à travers l’allumage du led relatif à
la vitesse correspondante.
La
touche
T2
n’a aucun effet sur l’ouverture/fermeture du
panneau d’aspiration.
• Touche
T3:
Augmente la vitesse (puissance) d’aspiration
active (
1
→
2
→
3
→
4
).
