Verwijder na de installatie het afstandstuk aangegeven in
de foto (
Fig. 1-2
).
• Voor het niet in acht nemen van de hierboven
beschreven instructies is het bouwbedrijf niet
verantwoordelijk voor vermogens- of geluidsproblemen
en er zal geen garantie verleend worden.
• Alvorens de opening te maken vergewis u ervan dat er
aan de binnenkant van de kast, in overeenstemming met
de behuizing van de kap, geen kaststructuur of andere
onderdelen aanwezig zijn, die een goede installatie
kunnen belemmeren. Vergewis u ervan dat de
afmetingen van de kap en van het kookvlak compatibel
zijn met de kast en dus dat de installatie mogelijk is.
•
Maak een rechthoekige opening in de achterzijde van de
kookplaat, de opening moet de volgende afmetingen
hebben:
Wasemkap van 60cm:
542x100mm.
Wasemkap van 90cm:
842x100mm.
Wasemkap van 120cm:
1142x100mm.
•
In het geval van een uitvoering met reeds gemonteerde
motor verwijder de schroeven en de zuigunit om de kap
in de vooraf gemaakte opening te plaatsen.
•
Plaats de kap in de opening vanuit de bovenzijde zoals
aangegeven (
Fig. 3
). In het geval van een uitvoering met
interne motor verwijder de zuigunit alvorens het product
in de kast te plaatsen.
• Maak de kap binnen de kast vast door middel van de
meegeleverde beugels (
Fig. 4
). Monteer de beugels aan
de onderzijde van de kap (
Fig.5a
), zorg ervoor dat er
tussen de onderkant van de beugel en de onderkant van
de kast een afstand van 2 mm (
Fig.5b
) overblijft. Deze
afstand dient om het product, tijdens de bevestiging
(
Fig.5c
), omlaag te kunnen trekken om de inox lijst goed
op het kookvlak aan te laten sluiten.
•
Alvorens de schroeven in de kast te plaatsen vergewis u
ervan dat het product loodrecht op het kookvlak ligt.
• Na de installatie en na de aansluiting van het apparaat
aan het stroomnet hef de kap en verwijder de blokkering
van het deurtje (
Fig. 6
).
• In het geval van een uitvoering met interne motor
monteer de motorgroep door de luchtafvoer naar
beneden of naar boven te richten. (
Fig. 7b
). De motor
kan zowel aan de voorkant als aan de achterkant van de
kap gemonteerd worden. Na de installatie van de motor
monteer de leiding voor de luchtafvoer.
• In het geval van een uitvoering met externe motor de
zuigunit (externe motor) in een goede plaats zetten en
een afvoerpijp voor de luchtafvoer voorzien. Monteer de
luchtafvoer tussen de externe motor en de kap. Selecteer
de luchtafvoer uit de vijf mogelijkheden (
Fig. 7a
) en
monteer het meegeleverd verbindingsstuk.
•
Plaats de metalen doos met de elektronische elementen
in een gemakkelijk te bereiken plaats voor eventuele
ingrepen (
Fig. 8
) en verbind de elektrische connectoren
aan de kap: knoppenbord connector (
Fig. 9a
), 9 polen
connector (
Fig. 9b
), neon connector (
Fig. 9c
)
• Voor toepassingen met een op afstand gemonteerde
motor sluit u de kabel aan op de connector in de doos
met elektronische componenten (Afb.10a).Indien
aanwezig sluit u ook de tweepinnen-connector aan
(Afb.10b).
•
Koppel het toestel aan het stroomnet.
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
De kap is voorzien van een “
TOUCH
” inrichting voor de
bediening van het licht en van de zuigkracht.
Lees de hieronder weergegeven instructies voor een correct
gebruik.
De afzuigkap kan bediend worden middels een
afstandsbediening beschikbaar als extra toebehoren (zie de
betreffende paragraaf voor de werking van de
afstandsbediening).

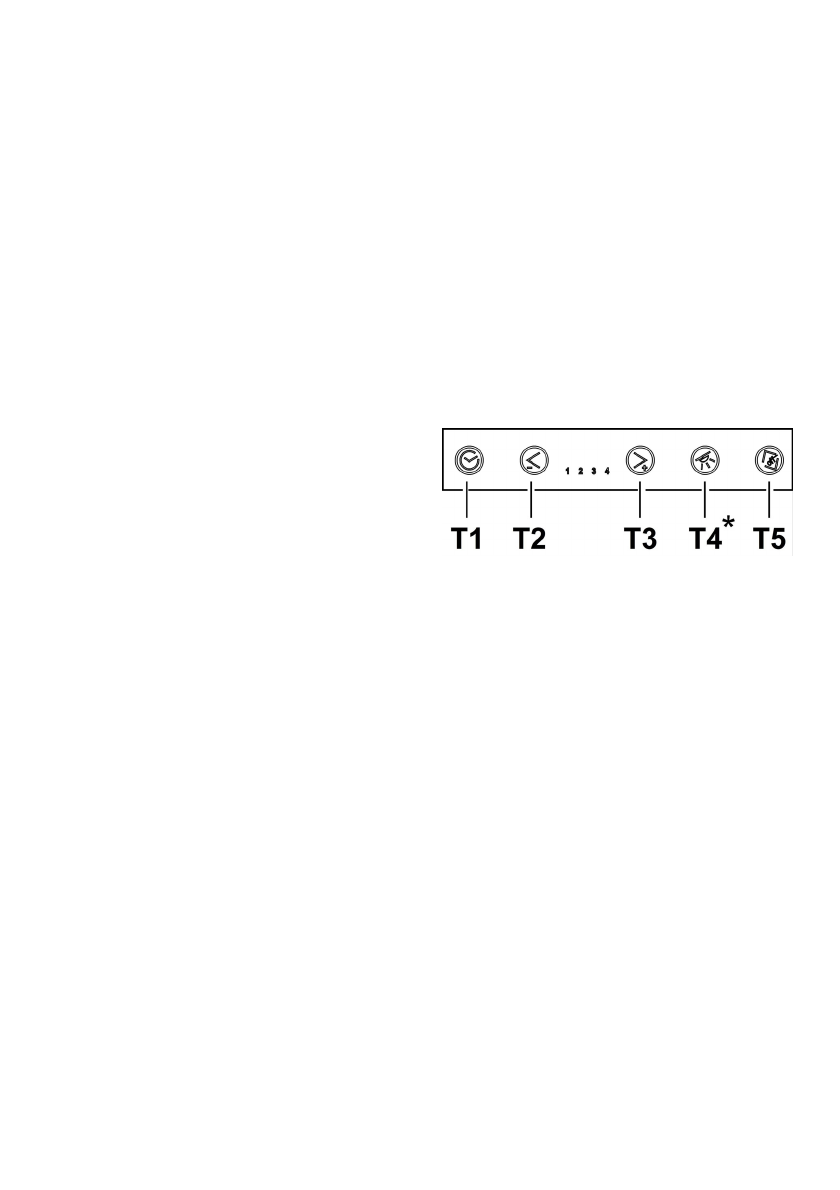

• Toets
T1:
vertraagt enkele minuten de uitschakeling van
de kap op de ingestelde zuigkracht door een tijdinstelling.
Met deze functie wordt de kap, na afloop van de
ingestelde tijd, uitgeschakeld.
De tijdsinstelling is op de volgende wijze onderverdeeld:
• zuigkracht (snelheid) 1 :
20 minuten
• zuigkracht (snelheid) 2 :
15 minuten
• zuigkracht (snelheid) 3 :
10 minuten
• zuigkracht (snelheid) 4 :
5 minuten
NB:
Wanneer de timer wordt gebruikt, kan het voorvallen dat
de kap overgaat naar een lagere aanzuigsnelheid
(lager vermogen) vooraleer uit te schakelen. Dit komt
omdat bij bepaalde snelheden al een timing is
voorzien op de vermindering van deze snelheid.
Door op de toetsen
T2
en
T3
te drukken eindigt de timer
functie en de zuigkracht (snelheid) neemt toe of af
naargelang de ingedrukte toets. Tijdens de timer functie
knippert het lampje van de betreffende zuigkracht.
• Toets
T2:
Voor de afnamen van de ingeschakelde
zuigkracht (snelheid) (
4
→
3
→
2
→
1
→
OFF).
De zuigkracht wordt weergegeven middels het aangaan
van het lampje van de betreffende snelheid.
De
toets
T2
heeft geen enkele invloed op het
openen/sluiten van het zuigpaneel.
• Toets
T3:
Voor de toename van de ingeschakelde
zuigkracht (snelheid) (
1
→
2
→
3
→
4
).
De zuigkracht wordt weergegeven middels het aangaan
van het lampje van de betreffende snelheid.
