Посібник з експлуатації й установки actoSTOR 0020071925_01

11

9

8

7

5

4

3

N

L

N

L

Pumpe        2. Pumpe

Anl -

Therm

L  N

RT 24V

230V

RT 230V

X 4

X 10

X 40

X 8

X 3

X 6

1

1

1

1

1

9

4

3

8

7

5

10

6

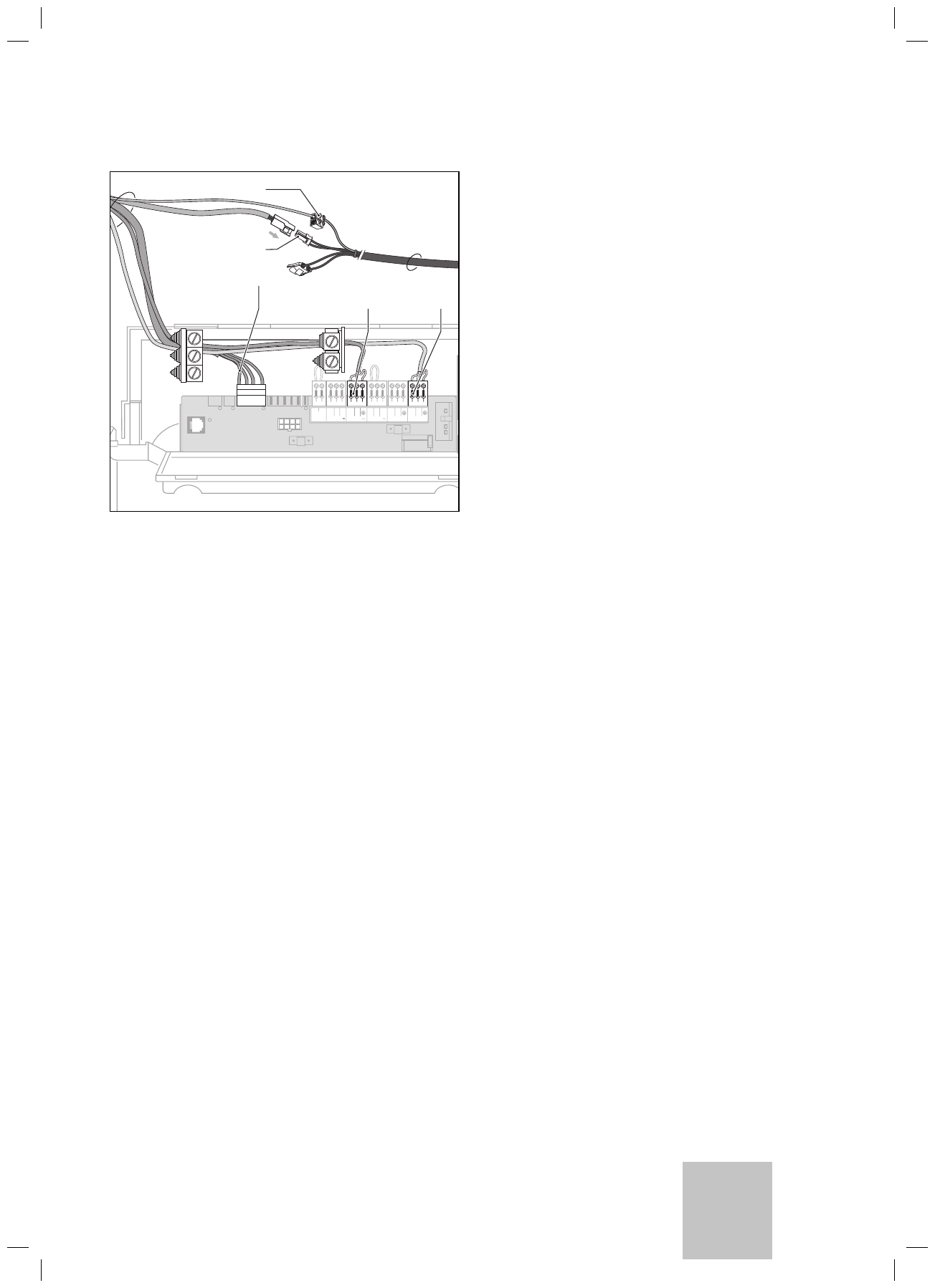

Мал. 5.4 Електричне підключення при ecoVIT/4 та icoVIT VKO 246 - 7

Пояснення:

3  Клемова колодка
4  Роз’єм для підключення датчика температури в накопичувачі (білий)
5  Кабель фіолетового кольору
6  З’єднувальний кабель нагрівача
7  Гніздо X1 для компресора накопичувача
8  Мережевий штепсель
9  Ножовий роз’єм (eBUS) (лише для

ecoVIT/4 та icoVIT VKO 246-7

)

10 Кабельний джгут від actoSTOR

i

  У разі використання ecoVIT/2 та icoVIT/1 необхідно

замовляти запасну частину з арт. № 0020072069.
Кабельний джгут, який входить до комплекту пос-
тавки, можна під’єднувати лише до пристроїв
ecoVIT/4 та icoVIT VKO 246-7.

Проведіть мережний провід через захищений отвір у задній
стінці накопичувача гарячої води.
Прокладіть кабель у накопичувачі гарячої води вздовж джута
проводів до електронного блока actoSTOR.
Приєднайте мережний провід до штекера (

1

) у електронному

модулі actoSTOR.

i

  Подача живлення ecoVIT/icoVIT здійснюється через

кабельний джут накопичувача.

Проведіть кабельний джут actoSTOR за допомогою захище-
ного перфоратору через задню стінку до ecoVIT/icoVIT, а там
до розподільної коробки.
Вставте периферійний штекер (

9

) у гніздо X40 на платі;

Видаліть маркування периферійного штекеру та вставте його в
плату. Перевірте правильність установки.

>

>

>

>

>
>

i

  Перевірте правильність вставлення ножового роз’єму

на гнізді X40 у пристрої ecoVIT/4 та icoVIT VKO
246-7. Якщо штекер вставлено неправильно, це може
призвести до порушення в роботі.

Вставте штекер для мережного підключення (

8

) у відповідне

гніздо в ecoVIT/icoVIT.
Видаліть перемичку з клемної колодки та сполучіть провід
NTC (фіолетовий) з фіолетовим кабелем на клемній колодці
(

3

) в ecoVIT/icoVIT.

Вставте штекер щупа температури накопичувача (синій
кабель) в білу втулку (

4

) на джуті кабелю в ecoVIT/icoVIT.

Приєднайте циркуляційний насос, якщо необхідно, до ште-
кера (

2

) у електронному модулі actoSTOR.

i

  До штекера (

2

), як альтернативу для циркуляційного

насоса, можна приєднати одне з наступних зовнішніх
приладь:
- зовнішні повідомлення про несправності/ про екс-
плуатацію
- зовнішній газовий клапан

Вибір відповідної функції здійснюється у системі діагностики
ecoVIT/icoVIT в пункті діагностики d.27. З заводу налаштована
функція "Циркуляційний насос". Для налаштування дотримуйтеся
посібника з монтажу ecoVIT/icoVIT.

Приєднайте насос нагрівання накопичувача (приладдя) елект-
рично до гнізда (X1, насос 2) (

7

) на базовій платі

ecoVIT/icoVIT (див. посібник з установки ecoVIT/icoVIT).

i

  Дійсно лише для ecoVIT/2 та icoVIT/1 дійсно: Пере-

вірте, чи налаштований пункт d.16 на "3". Якщо це
не так, налаштуйте параметр на "3" (при налашту-
ванні "4" (геліонасос) виникають несправності).

5.6 vrnetDIALOG

Комунікаційна система vrnetDIALOG - це приладдя для дистанцій-
ного завдання параметрів, діагностики та повідомлення про
помилки опалювальної установки.
Несправність аноду або важливе технічне обслуговування вузлів
для підігріву гарячої води  (див. розділ 7.2) на приладі actoSTOR
визначаються при використання vrnetDIALOG по факсу, елект-
ронній пошті або SMS.

>

>

>

>

>
