Посібник з експлуатації й установки actoSTOR 0020071925_01

5.4

Монтаж приєднувальних ліній

i

  Враховуйте при роботах розміри приладу та патруб-

ків на мал. 5.2.

Використовуйте для монтажу лінії підведення та відведення нако-
пичувача комплект для нагрівання накопичувача (приладдя №
305980) до патрубку на конденсаційному газовому котлі
ecoVIT/icoVIT. Для гідравлічного підключення накопичувача гаря-
чої води використовуйте верхню лінію відведення HRL (HT) на
ecoVIT/icoVIT.

i

  Якщо не використовуєте приладдя 305980, Вам пот-

рібен циркуляційний насос з висотою подачі близько
6 м – номінальний об'ємний потік складає 2300 л/
год при втратах тиску 3 mWS.

Монтуйте лінію подачі накопичувача (

3

) та лінію відведення

(

4

) до накопичувача гарячої води.

Монтуйте водопровід холодної води з необхідними запобіж-
ними пристроями та при необхідності розширювального баку
гарячої води, що обтікається, на трубі патрубку холодної води
(

1

) накопичувача гарячої води (використовувати ущільнення,

що додаються).
Монтуйте водопровід гарячої води на трубу патрубку гарячої
води (

2

) накопичувача гарячої води (використовуйте ущіль-

нення, що додаються).
Монтуйте, якщо необхідно циркуляційний трубопровід на цир-
куляційний патрубок (5) накопичувача гарячої води.

i

  Для ecoVIT/2 та icoVIT/1 дійсно: В якості циркуля-

ційного насосу можна використовувати приладдя
305957. Для цього насосу в actoSTOR на циркуля-
ційному патрубку достатньо місця для монтажу та від-
повідний кут. Циркуляційний насос можна приєднати
безпосередньо без додаткового модуля до електрон-
ного блоку!

5.5 Електромонтаж

e

 Небезпека!

Небезпека для життя у зв’язку з ураженням елек-
тричним струмом у разі контакту з лініями та
з’єднаннями, які знаходяться під напругою!

Виконувати монтажні роботи можна лише після від-
ключення ліній від напруги.

Спочатку завжди вимикайте електричне живлення.

Необхідно дотримуватися приписів VDE, розпорядження місце-
вого підприємства енергопостачання, а також даних на марку-
вальній табличці.
Накопичувач гарячої води необхідно встановлювати через фіксо-
ваний мережний роз'єм. Це підключення повинне вимикатися на
місці встановлення за допомогою розділового пристрою з розми-
канням контакту мінімум 3 мм. Підходить, наприклад, силовий

>

>

>

>

>

запобіжник. Накопичувач гарячої води необхідно приєднати до
запобіжного дроту.

2

1

N

N

L

N L

230 V~

N

L

230 V~

N L

N

L

230 V~

N L

N L

a

2

b

1

1

c

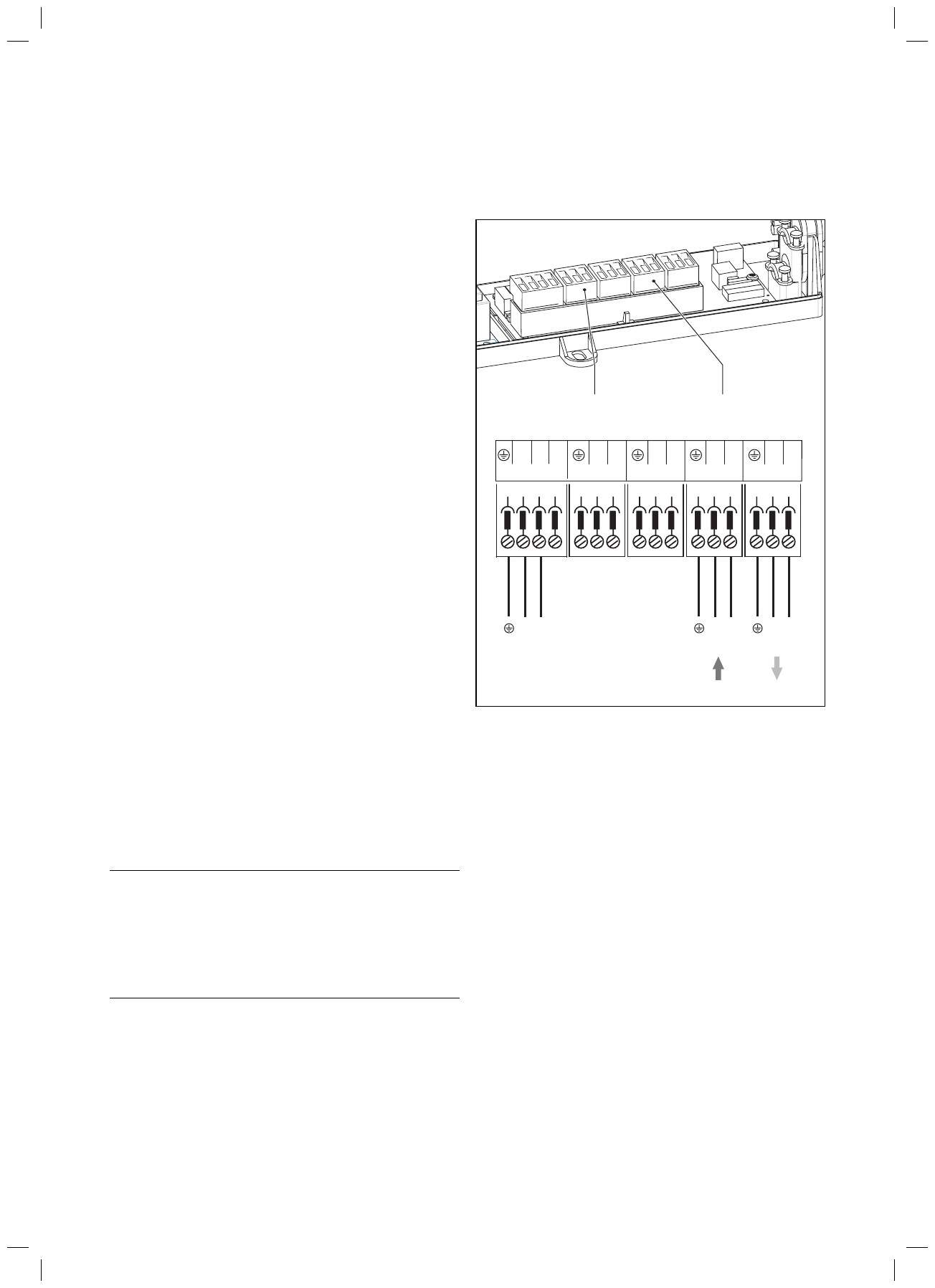

Мал. 5.3 Підключення до actoSTOR

Пояснення:

1   Підключення мережної лінії, 230 В(Дріт із захисною оболонкою

3 x 1.5 мм

2

)

2   Патрубок для зовнішнього приладдя (наприклад, циркуляційний насос),

реле 1

a  Патрубок насосу нагрівання шарами (приєднано з заводу), реле 2
b  Інверсійний сигнал від реле 1
c  Мережна лінія до ecoVIT/icoVIT (на джуті кабелів підключена з заводу)

5 Установка
