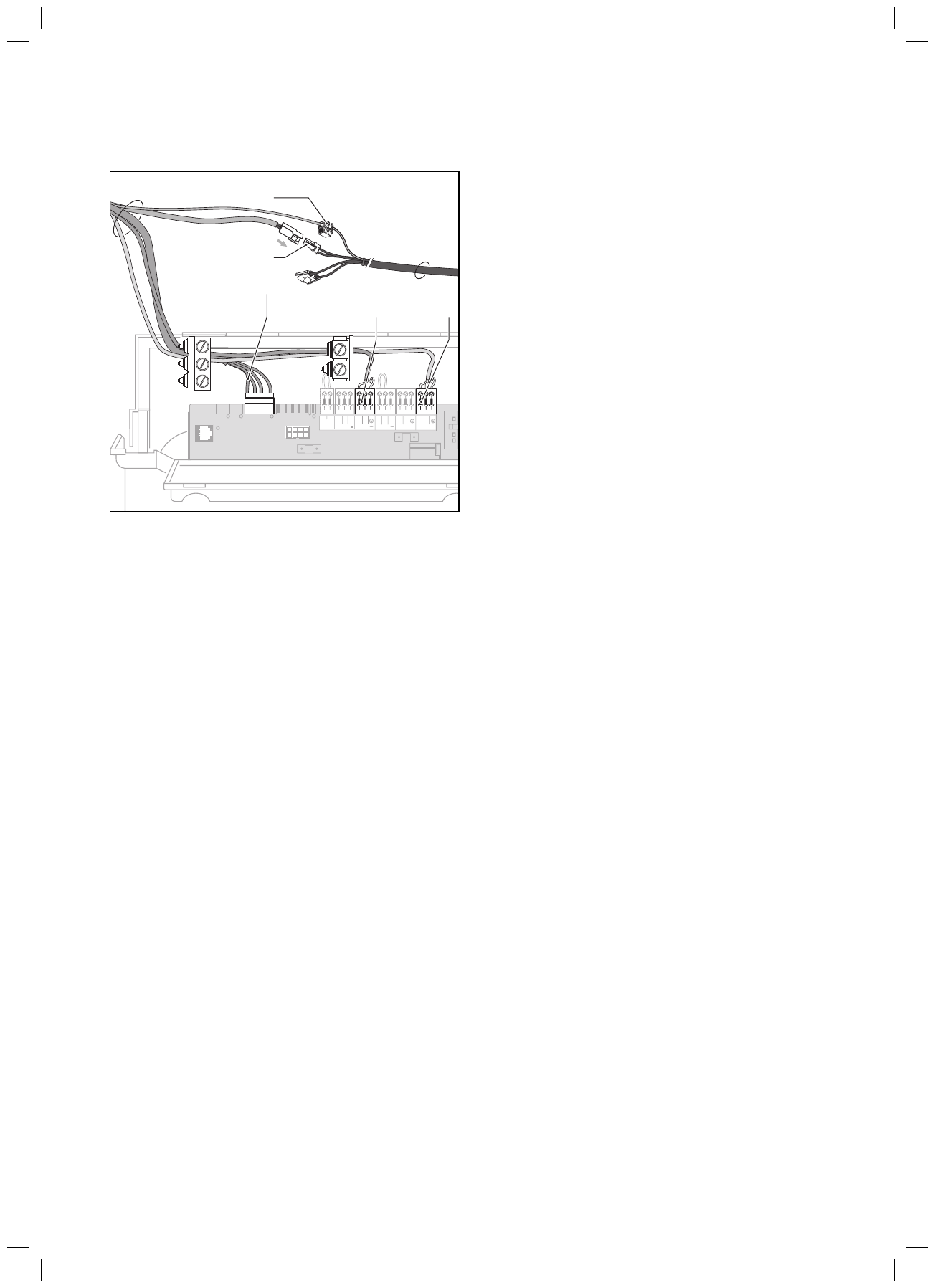

Рис. 5.4 Электрическое подключение ecoVIT/4 и icoVIT VKO 246 - 7

Пояснения к рисунку:

3  Клеммная колодка
4  Гнездо для датчика температуры водонагревателя (белое)
5  Цвет кабеля: фиолетовый
6  Соединительный кабель нагревательного аппарата
7  Гнездо X1 для насоса нагрева водонагревателя
8  Штекер подключения к сети
9  Краевой штекер (eBUS) (только

ecoVIT/4 и icoVIT VKO 246-7

)

10 Кабельный жгут устройства actoSTOR

i

  При использовании ecoVIT/2 и icoVIT/1 необхо-

димо заказать запасную часть арт. № 0020072069.
Входящий в объем поставки кабельный жгут может
быть присоединен только к ecoVIT/4 и icoVIT VKO
246-7.

Введите сетевой кабель в аппарат через одно из
защищенных отверстий в задней стенке.
Проложите кабель в аппарате вдоль кабельного жгута к
блоку электроники аппарата actoSTOR.
Присоедините сетевой кабель к штекеру (

1

) в блоке электро-

ники аппарата actoSTOR an.

i

  Электропитание ecoVIT/icoVIT производится через

кабельный жгут водонагревателя.

Проведите кабельный жгут actoSTOR через одно из защищен-
ных отверстий в задней стенке к ecoVIT/icoVIT, а оттуда - к
распределительному шкафу.
Вставьте краевой штекер (

9

) в гнездо X40 платы;

Удалите маркировку краевого штекера и вставьте его в плату.
Проверьте правильность посадки.

–

–

–

>

>
>

i

  Проверьте правильность положения краевого ште-

кера в гнезде X40 при использовании ecoVIT/4 и
icoVIT VKO 246-7. Если штекер вставлен непра-
вильно, это может привести к нарушению функцио-
нирования.

Вставьте штекер сетевого подключения (

8

) в соответствующее

гнездо на ecoVIT/icoVIT.
Вытащите перемычку из клеммной колодки и соедините NTC-
провод (фиолетовый) с фиолетовым кабелем на клеммной
колодке (

3

) в ecoVIT/icoVIT.

Вставьте штекер датчика температуры водонагревателя (синий
кабель) в белое гнездо (

4

) на кабельном жгуте в ecoVIT/

icoVIT.
При необходимсости, присоедините циркуляционный насос к
штекеру (

2

) в блоке электроники аппарата actoSTOR an.

i

  В качестве альтернативы циркуляционному насосу к

штекеру (

2

) можно подключить одну из следующих

внешних принадлежностей:
- Внешнее сообщение о неисправности/рабочее
  сообщение
- Внешний газовый клапан

Выбор соответствующей функции выполняется в диагностической
системе аппарата ecoVIT/icoVIT в пункте диагностики d.27.
На заводе-изготовителе установлена функция «Циркуляционный
насос». Для настройки следуйте инструкции по монтажу аппа-
рата ecoVIT/icoVIT.

Выполните электрическое подключение насоса нагрева водо-
нагревателя (принадлежность) к гнезду (X1, насос 2) (

7

) на

главной плате аппарата ecoVIT/icoVIT (см. инструкцию по
монтажу ecoVIT/icoVIT).

i

  Имеет силу только для ecoVIT/2 и icoVIT/1: Про-

верьте, установлен ли d.16 на «3». В противном слу-
чае установите параметр на «3» (настройка «4»
(солнечный насос) ведет к неполадкам).

5.6 vrnetDIALOG

Коммуникационная система vrnetDIALOG является принадлеж-
ностью для дистанционных параметризации, диагностики и сиг-
нализации отопительной системы.
Сообщения о неполадках в работе анода или о необходимом
техническом обслуживании узлов для приготовления горячей
воды (см. раздел 7.2) на  actoSTOR при использовании
vrnetDIALOG посылаются по факсу, электронной почте или SMS.

>

>

>

>

>
