Инструкция по эксплуатации и монтажу actoSTOR 0020071925_01

11

5.4

Монтаж соединительных трубопроводов

i

  При работах учитывайте размеры аппаратов и шту-

церов, приведенные на рис. 5.2.

Для монтажа подающего и возвратного трубопровода исполь-
зуйте комплект для нагрева водонагревателя (принадлежность №
305980) для подключения к газовому конденсационному котлу
ecoVIT/icoVIT. Для гидравлического подключения водонагрева-
теля используйте верхний возвратный штуцер HRL (HT) на
ecoVIT/icoVIT.

i

  Если вы не используете принадлежность 305980,

Вам требуется циркуляционный насос с напором
около 6 м - номинальный расход составляет 2300
л/ч при потерях давления 3 м вод. ст.

Выполните монтаж подающего (

3

) и возвратного (

4

) трубоп-

ровода на водонагревателе.
Выполните монтаж трубопровода холодной воды с требуе-
мыми предохранительными устройствами и, при известных
обстоятельствах, проточным расширительным сосудом на
соединительной трубе холодной воды (

1

) водонагревателя

(использовать входящее в объем поставки уплотнение).
Выполните монтаж трубопровода горячей воды на соедини-
тельной трубе горячей воды (

2

) водонагревателя (использовать

входящее в объем поставки уплотнение).
При необходимости, выполните монтаж циркуляционного тру-
бопровода на циркуляционном штуцере (

5

) водонагревателя.

i

  Имеет силу для ecoVIT/2 и icoVIT/1: В качестве

циркуляционного насоса Вы можете использовать
принадлежность 305957. Для этого насоса в
 actoSTOR на циркуляционном штуцере имеется
достаточно места и установлен уголок. Циркуляцион-
ный насос можно подключить непосредственно (без
дополнительного модуля) к блоку электроники!

5.5 Электромонтаж

e

 Опасно!

Опасность для жизни в связи с поражением
током на токоведущих кабелях и зажимах!

Только после этого можно выполнить монтаж.

Всегда вначале отключайте электропитание.

Соблюдайте предписания VDE, местной энергоснабжающей
организации и данные, приведенные на шильдике.
Аппарат должен быть подключен через жесткий ввод. Этот ввод
должен иметь возможность отключения через разъединититель-
ное устройство с раствором контактов не менее 3 мм. Подхо-
дит, например, силовой защитный автомат. Аппарат должен быть
присоединен к защитному проводу.

>

>

>

>

>

2

1

N

N

L

N L

230 V~

N

L

230 V~

N L

N

L

230 V~

N L

N L

a

2

b

1

1

c

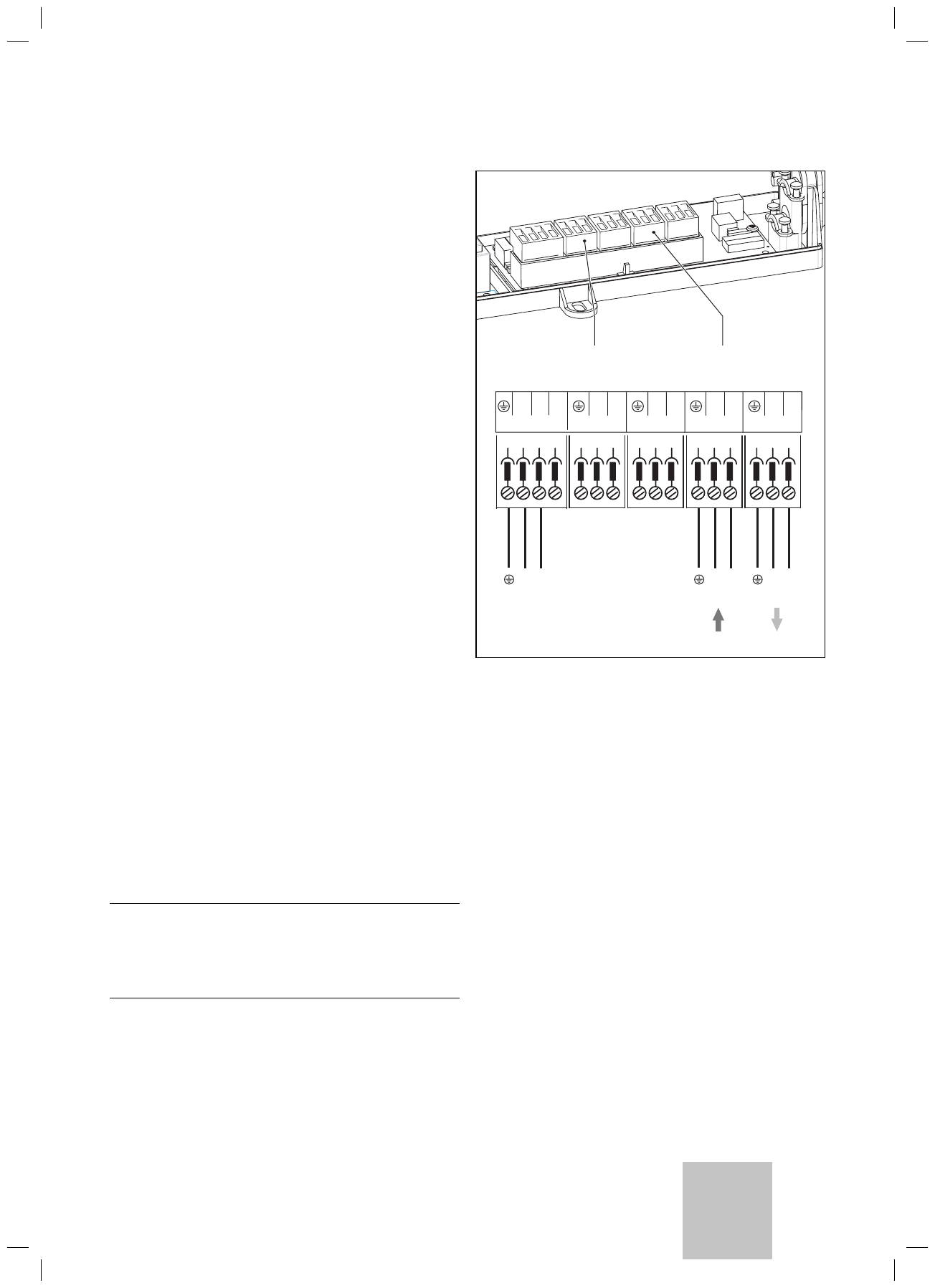

Рис. 5.3 Электрическое подключение на actoSTOR

Пояснения к рисунку:

1  Сетевой кабель, 230 В (3 x 1,5 мм

2

)

2   Подключение для внешней принадлежности (например, циркуляционного

насоса),реле 1

a   Подключение нагнетательного насоса (подключен на заводе-

изготовителе),Relais 2

b  Инвертированный сигнал от реле 1
c  Сетевой кабель к ecoVIT/icoVIT

(подключен на заводе-изготовителе к кабельному жгуту)

Подключение 5
