www.timberk.com

•

э

лектрический накопительный водонагреватель

25

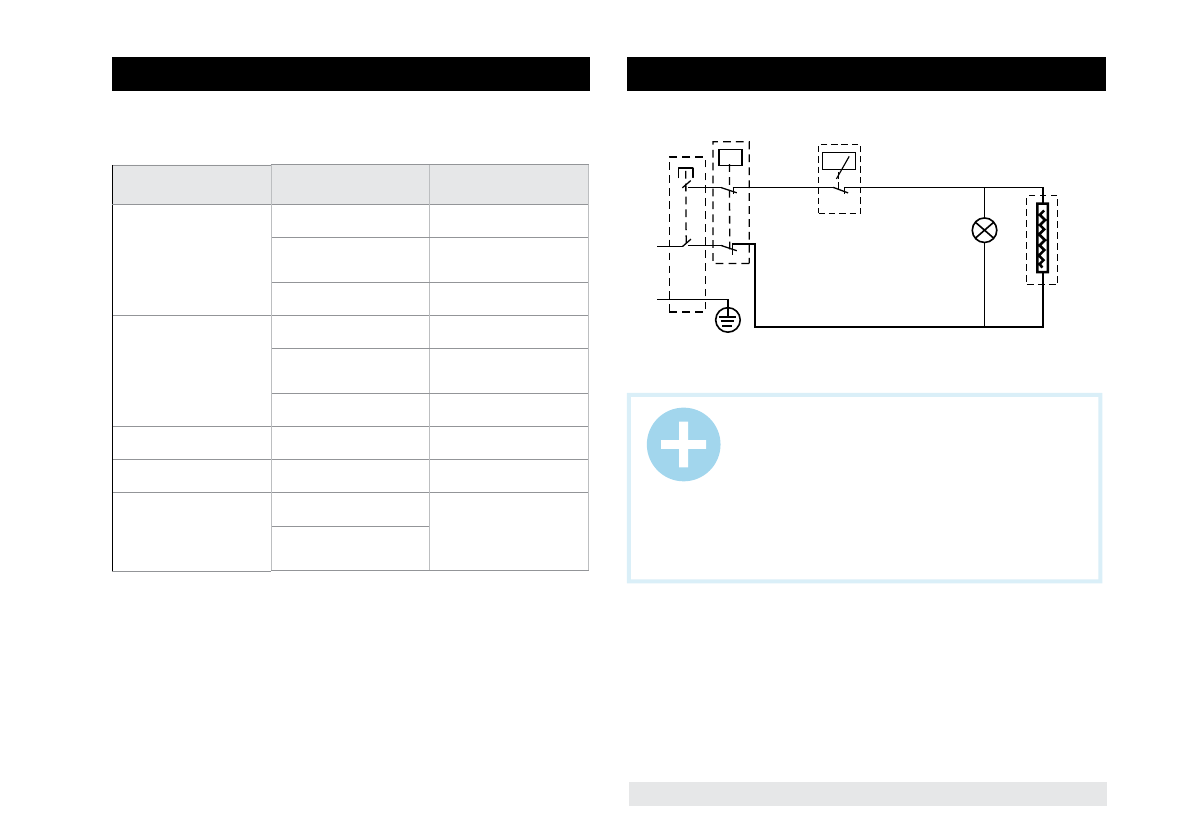

11. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА

Thermal stoper

Heating element

indication

lampe

Thermostat

L

N

E

Q

Q

Рис. 11

ПРИМЕЧАНИЕ:

Производитель имеет право вносить в устройство

прибора  любые изменения, улучшающие его тех-

нические и иные характеристики. Данные изме-

нения могут быть внесены без предупреждения и

предварительного уведомления потребителей.
Производитель не несет ответственности за изме-

нение электросхемы изделия, которое может быть

выполнено без уведомления потребителя.

Накопительный водонагреватель не предназначен для бесконтроль-
ного использования детьми, пожилыми или недееспособными людь-
ми. Эксплуатируйте водонагреватель бережно, не переключайте
резко режимы и не включайте/выключайте быстро функции, строго
следуйте рекомендациям, изложенным в данной инструкции по экс-
плуатации. Дети, находящиеся вблизи водонагревателя, должны быть
под наблюдением взрослых, и ни в коем случае не использовать при-
бор, как элемент игры.

Возможные неисправности и мотоды их устранения

Таблица 3

10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема

Возможные причины

Способ устранения

Индикаторная лампочка в нижней
части прибора не горит, вода не
греется

1. Повреждение устройства регули-
рования температуры.

1. Обратиться к специалисту по
ремонту, в сервисный центр Timberk.

2. Сработало или не было
включено устройство ограничения
температуры.

2. Включите термовыключатель, сле-
дуя инструкции по его включению.
См. п.9. «Обслуживание», п.п. 5.

3. Повреждение устройства органи-
чения температуры.

3. Обратиться к специалисту по
ремонту, в сервисный центр Timberk.

Из крана выходы горячей воды не
течет вода

1. Отключена подача воды.

1. Подождать восстаносления
подачи воды.

2. Слишком низкое давление воды.

2. Включить водонагреватель снова,
когда восстановится нормальное
давление воды.

3. Закрыт кран подачи холодной
воды.

3. Открыть кран подачи холодной
воды.

Температура воды слишком высокая

Повреждение системы контроля
температуры воды.

Обратиться к специалисту по ремон-
ту, в сервисный центр Timberk.

Протечка воды

Нарушено уплотнение в месте
подключения труб.

Заменить уплотнение соединения.

Вода течет из корпуса прибора

1. Разрушение внутреннего бака
(коррозия)

Обратиться к специалисту по ремон-
ту, в сервисный центр Timberk.

2. Нарушено уплотнение в месте
присоединения нагревательного
элемента

Термовыключатель

Термостат

Индикат

орная

лампочка

Нагреват

ельный

элемент
