www.timberk.com •

э

лектрический накопительный водонагреватель

19

*-не входит в комплект поставки

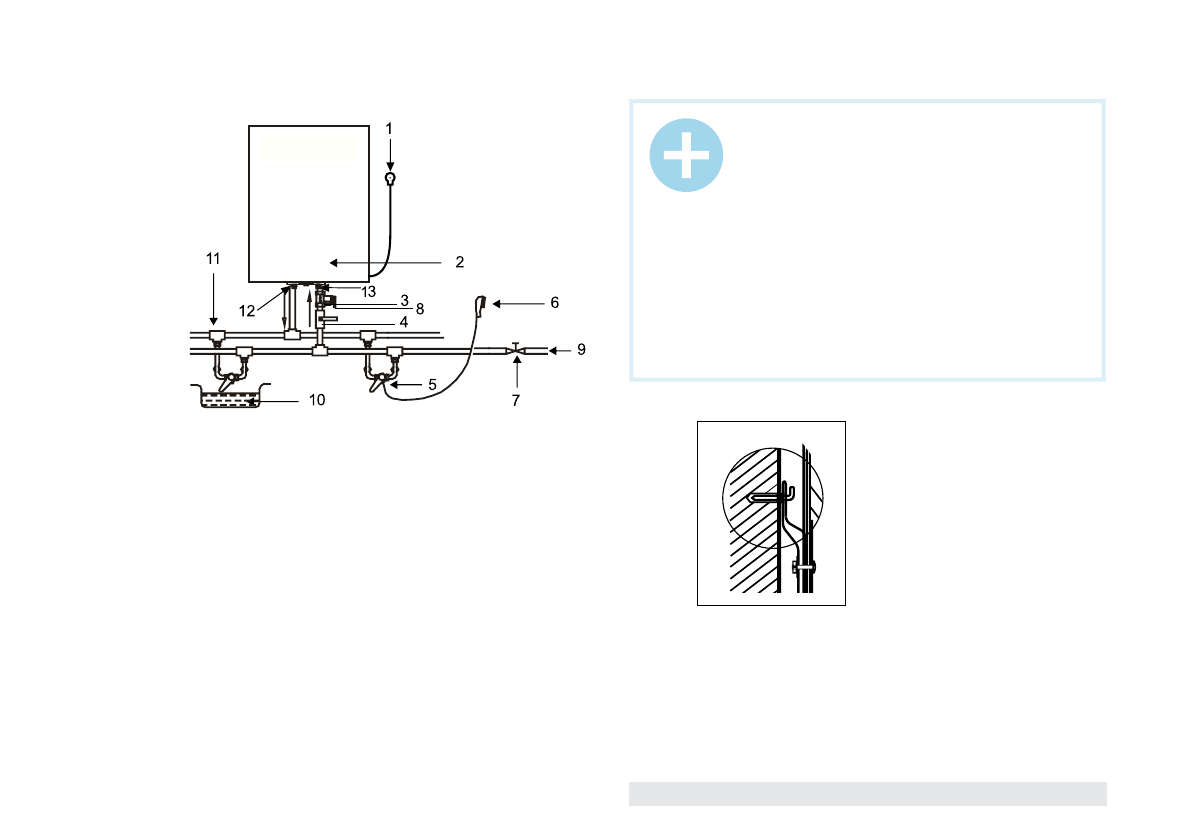

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления
представлен на рис. 6.

1. Сетевой шнур с вилкой

2. Водонагреватель

3. Обратный предохранительный клапан

4. Кран входа холодной воды*

5. Смеситель*

6. Душевая насадка*

7. Отсечной кран водопроводной магистрали*

8. Отверстие для сброса давления

9. Водопроводная магистраль

10. Ванна*

11. Тройник*

12. Выходной патрубок

13. Входной патрубок

Рис. 6

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предостав

ленные

производителем.  Электрический водонагре-
ватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и
прочно. В противном случае электрический во-
донагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным
происшествиям с причинением вреда здоровью
и по

лучением травм. При определении точек для

отверстий под

анкерные болты следует преду-

смотреть свободное пространство между нижней
частью водонагревателя и полом не менее 0,6 м,
для обеспечения удобства технического обслужи-
вания при необходимости его проведения

Монтаж водонагревателя

Рис. 7

1.  Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.

Вертикальная

установка
