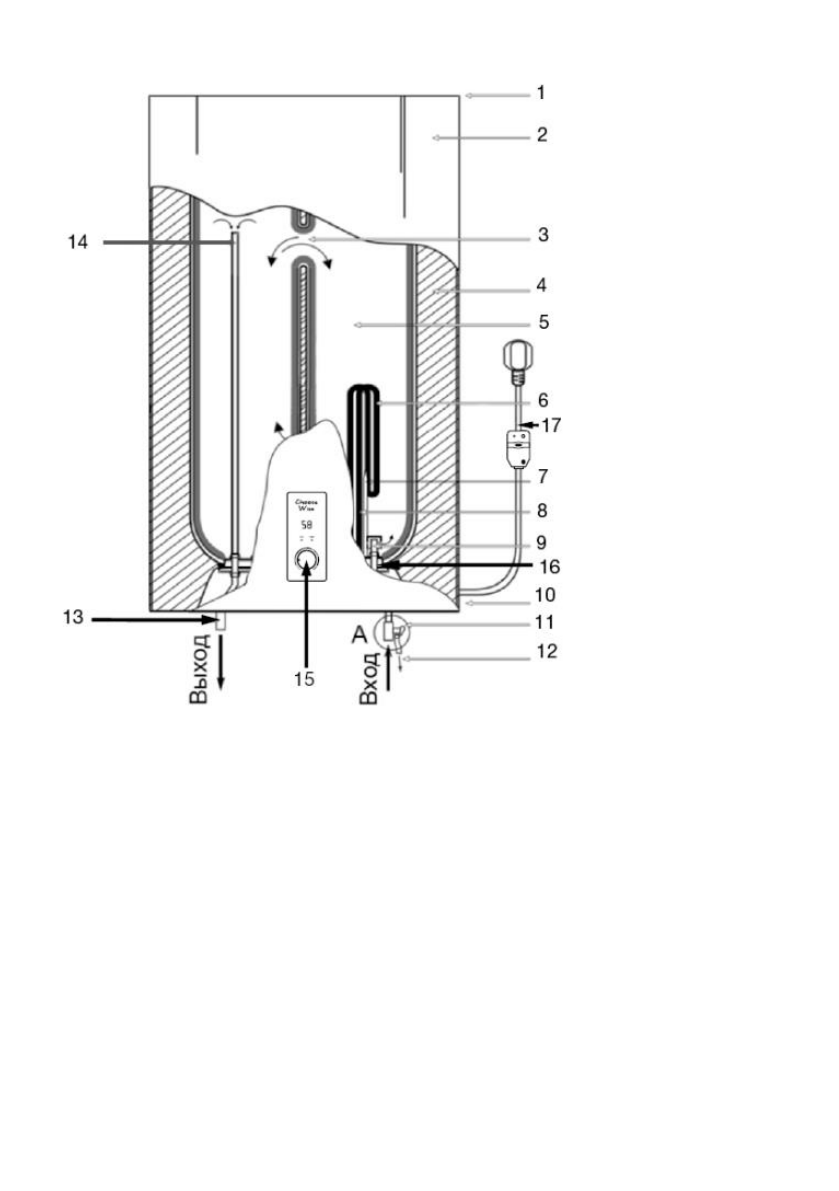

На рисунке 4 представлено устройство водонагревателя вертикального типа серии SWH FSM9
Рисунок 4*
*Изображение приведено в
качестве справочной
информации и может
отличаться от реального
прибора
1. Верхняя
комбинированная
защитная крышка
2. Внешний декоративный
корпус
3. Система переливов
4. Теплоизоляционный
слой из пенополиуретана
5. Внутренний резервуар
6. Нагревательный
элемент
7. Трубка датчика
термостата
8. Защитный магниевый
анод
9. Входной патрубок с
рассекателем
10. Нижняя
комбинированная
защитная крышка
11. Комбинированный
предохранительный
клапан (требуется
обязательная установка на
патрубок подачи холодной
воды) Поз. А
12. Аварийный слив
избыточного давления
воды (при работе
водонагревателя возможно
подтекание воды из
отверстия аварийного слива. Это нормально)
13. Патрубок выхода горячей воды
14. Верхняя часть патрубка забора горячей воды
15. Панель управления
16. Термовыключатель
17. Сетевой шнур с УЗО и вилкой
6.
КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель – 1 шт.
2.
Комплект анкерных болтов – 1 шт.
3. Предохранительный клапан – 1 шт.
4. Руководство по эксплуатации – 1 шт.
5.
Гарантийный талон – 1 шт.
6. Упаковка – 1 шт.
Производитель оставляет за собой право без дополнительного уведомления изменять
содержимое комплекта поставки данного прибора
7.
УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной стене.
2. Стена, на которой устанавливается электрический водонагреватель, должна выдерживать, как
минимум, двойной вес водонагревателя, полностью заполненного водой, на стене должны
отсутствовать трещины и другие повреждения. В противном случае необходимо принять меры для
усиления крепления или установить водонагреватель на специальной опоре.
Содержание
- 5 Размерные характеристики водонагревателя; (в мм) согласно рисунку 1 приведены в; SWH FSM8
- 6 Рисунок 2; SWH FSM9; (в мм) согласно рисунку 2 приведены в; Таблица 4
- 7 ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
- 8 КОМПЛЕКТ ПОСТАВКИ; содержимое комплекта поставки данного прибора; УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
- 9 Рисунок 5 Рисунок 6
- 10 использование старых шлангов не допускается; Подключение к электрической сети
- 11 УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ; *Изображение приведено в качестве справочной
