IM2020

21

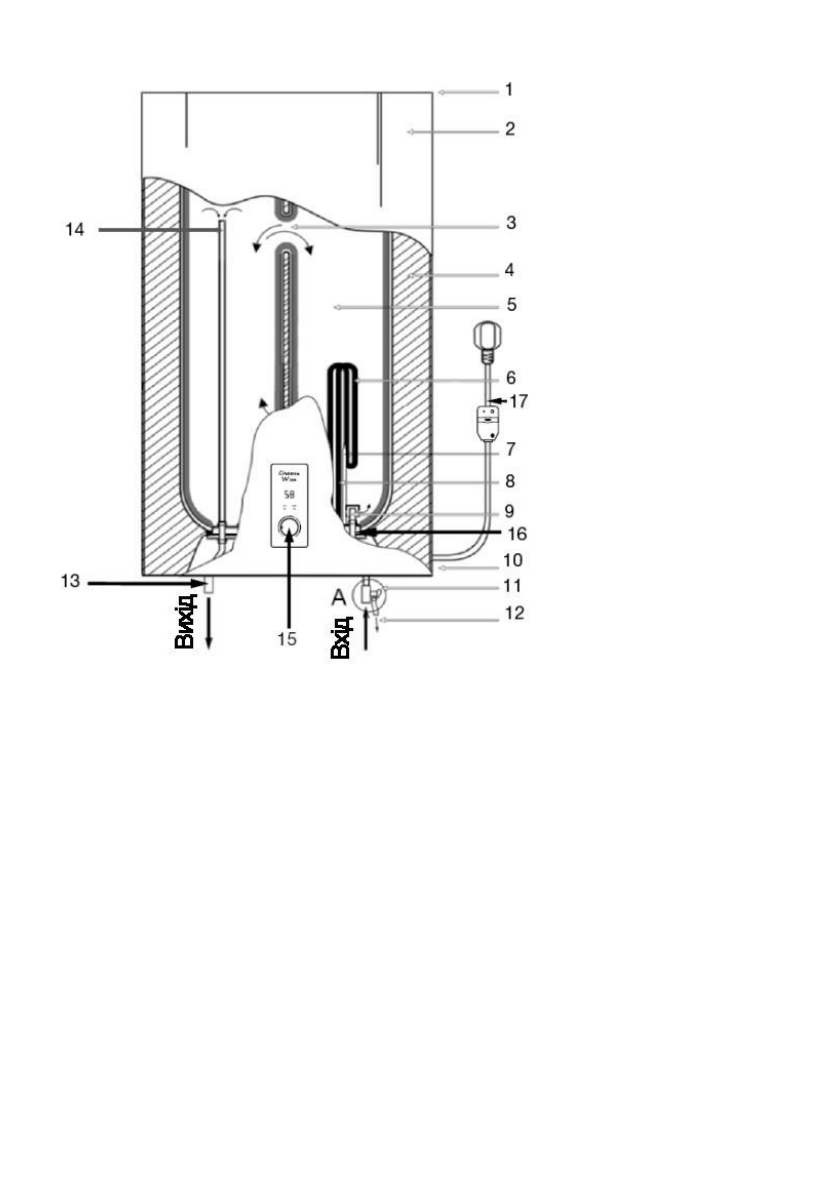

На малюнку 4 представлено склад водонагрівача вертикального типу серії SWH FSM9

Малюнок 4*

*Зображення приведено в

якості довідкової інформації й

може відрізнятися від

реального приладу


1. Верхня комбінована захисна

кришка

2. Зовнішній декоративний

корпус

3. Система переливів

4. Теплоізоляційний шар з

пінополіуретану

5. Внутрішній резервуар

6. Нагрівальний елемент

7. Трубка датчика термостата

8. Захисний магнієвий анод

9. Вхідний патрубок з

розсікачем

10. Нижня комбінована захисна

кришка

11. Комбінований запобіжний

клапан (потрібне обов’язкове

встановлення на патрубок

подачі холодної води) Позиція А

12. Аварійний злив

надлишкового тиску води (під

час роботи водонагрівача

можливе підтікання води з

аварійного зливу. Це

нормально)

13. Патрубок виходу гарячої

води

14. Верхня частина патрубка

забору гарячої води

15. Панель управління

16. Термовимикач

17. Мережевий кабель з ел. вилкою та ПЗВ

6.

КОМПЛЕКТ ПОСТАЧАННЯ

1. Водонагрівач – 1 шт.
2.

Комплект анкерних болтів – 1 шт.

3. Запобіжний клапан – 1 шт.

4. Керівництво з експлуатації – 1 шт.

5. Гарантійний талон – 1 шт.

6. Пакування – 1 шт.

Виробник  залишає  за  собою  право  без  попереднього  повідомлення  змінювати  вміст  комплекту

поставки даного приладу


7.

ВСТАНОВЛЕННЯ ВОДОНАГРІВАЧА

Місцезнаходження


1. Електричний водонагрівач слід встановлювати на міцній стіні.

2.  Стіна,  на  якій  встановлюється  електричний  водонагрівач,  повинна  витримувати,  як  мінімум,

подвійну  вагу  водонагрівача,  повністю  заповненого  водою;  на  стіні  повинні  бути  відсутні  тріщини  та

інші  пошкодження.  В  іншому  випадку  необхідно  вжити  заходів  для  посилення  кріплення  або

встановити водонагрівач на спеціальній опорі.

3.  Якщо  ванна  кімната  дуже  маленька,  водонагрівач  можна  встановити  в  іншому  місці,  закритому  від

прямого сонячного світла й недоступному для потрапляння вологи. Однак, для зниження втрат тепла

в  трубопроводах  місце  встановлення  водонагрівача  повинно  знаходитися  як  можна  ближче  до  місця

використання гарячої води.

4.  Під  час  визначення  місця  розташування  водонагрівача  слід  забезпечити  вільний  доступ  до  нього  з

розрахунку не менше 60 см від нижнього краю водонагрівача до підлоги, а також, не менше 10 см між
