IM2020
7
5.
ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

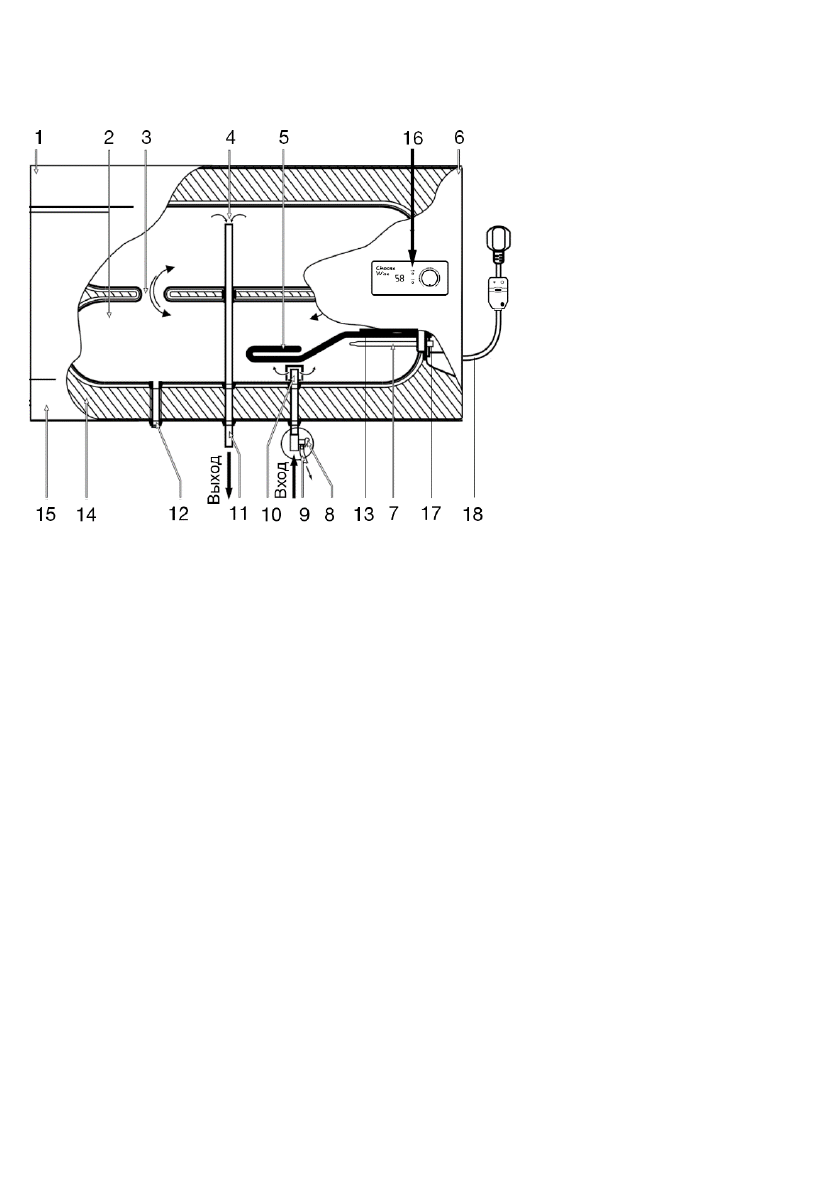

На риcунке 3 представлено устройство водонагревателя горизонтального типа серии SWH
FSM8
Рисунок 3*
*
приведено
в
качестве справочной информации
и
может
отличаться
от
реального прибора
1. Левая комбинированная
защитная крышка
2. Внутренний резервуар
3. Система переливов
4. Верхняя часть патрубка забора
горячей воды
5. Нагревательный элемент
6. Правая комбинированная
защитная крышка
7. Трубка датчика термостата
8. Комбинированный
предохранительный клапан
(требуется обязательная установка
на патрубок подачи холодной
воды) Поз. А
9. Аварийный слив избыточного
давления воды (При работе
водонагревателя возможно
подтекание воды из отверстия аварийного слива. Это нормально)
10. Входной патрубок с рассекателем
11. Патрубок выхода горячей воды
12. Патрубок резервного слива воды (может быть использован для слива воды в момент чистки
внутренней поверхности резервуара при его техническом обслуживании)
13. Защитный магниевый анод
14. Теплоизоляционный слой из пенополиуретана
15. Внешний декоративный корпус
16. Панель управления
17. Термовыключатель
18. Сетевой шнур с УЗО и вилкой
