IM2020

22

верхньою  частиною  та  стелею.  Це  дасть  можливість  максимально  зручно  обслуговувати  та

регулювати водонагрівач за необхідності.

УВАГА!

Водонагрівач  повинен встановлюватися  на вертикальну стіну  суворо  в тому  положенні,  як  вказано  на

малюнках 3,4. Серія SWH FSM9 – в вертикальному положенні, серія SWH FSM8 – в горизонтальному.

Встановлення  приладу  в  будь-якому  іншому  положенні  або  перекіс  відносно  вертикалі  неминуче

призведе  до  поламки  водонагрівача,  створення  аварійної  ситуації  та  розглядається  виробником,  як

негарантійний випадок.

Монтаж водонагрівача


ПРИМІТКА!

Будь  ласка,  для  установки  водонагрівача  використовуйте  приналежності,  надані  виробником.

Електричний водонагрівач не можна кріпити до стіни до того, поки ви не переконаєтеся, що кронштейн

встановлено  надійно  й  міцно.  Інакше  електричний  водонагрівач  може  впасти  зі  стіни,  що  може

призвести  до  його  пошкодження  та  навіть  до  серйозних  випадків  із  заподіянням  шкоди  здоров'ю  та

отриманням травм. Під час визначення точок для отворів під анкерні болти слід передбачити вільний

простір між нижньою частиною водонагрівача та підлогою, не менше 0,6 м, а для серії SWH FSM8 ще

й вільний простір між бічною кришкою з правого боку та стіною.

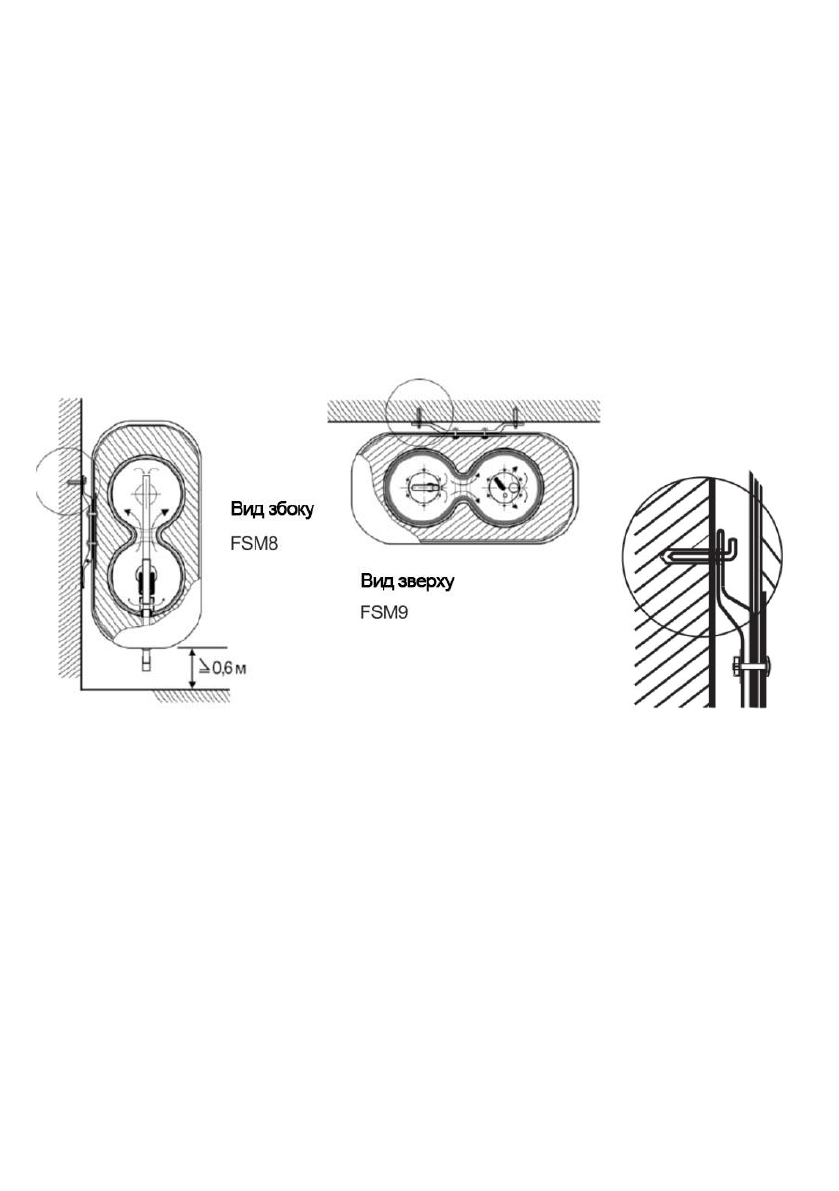

Малюнок 5

Малюнок 6

Після того, як ви обрали правильне місце встановлення водонагрівача, визначте точки для отворів під

анкерні  болти  з  гаками  (визначаються  у  відповідності  до  специфікації  приладу,  який  ви  обрали).

Просвердліть  у  стіні  два  отвори  відповідної  глибини  з  використанням  свердла,  що  підходить  за

розміром  під  анкерні  болти,  що  додаються  до  водонагрівача,  вставте  гвинти,  поверніть  гак  уверх,

щільно затягніть гайки, потім повісьте електричний водонагрівач на ці гаки (див. малюнки 5, 6).

Приєднання до водопровідної магістралі


1. Водонагрівач приєднується до водопровідної магістралі з тиском мінімум 0,1 МПа, максимум 0,8

МПа.


ПРИМІТКА!

Водонагрівач є приладом, який діє таким чином, що тиск води у водонагрівачі відповідає тиску води у

водопровідній  магістралі.  Якщо  в  магістралі  тиск  перевищує  0,8  МПа,  то  слід  змонтувати  перед

водонагрівачем редуктор тиску, щоб тиск не перевищував 0,8 МПа.


2. Для приєднання водонагрівача до водопровідної магістралі застосовуються труби діаметром 12 мм
(G1/2).


3.  З  метою  запобігання  протіканню  під  час  приєднання  труб  використовуйте  гумові  ущільнюючі

прокладки на різьбових закінченнях труб.
