IM2020
33
2.
Ішкі резервуар
3.
Құю жүйесі
4.
Ыстық су алатын келте құбырдың үстіңгі бөлігі
5.
Жылыту элементі
6.
Оң жақ аралас қорғаныш қақпағы
7.
Термостат датичгінің түтігі
8.
Су жылытқыштан су құбыры магистраліне суды ағызудан қорғауға және ішкі резервуарды артық
қысымнан қорғауға арналған аралас сақтандыру құбыры (суық су беру келтеқұбырына міндетті орнату
қажет) А позициясы
9.
Судың артық қысымын авариялық ағызып алу (су жылытқыштың жұмысы кезінде сақтандыру
клапанының қысымын шығару тесігінен (авариялық ағызу) судың ағуы мүмкін. Бұл қалыпты жағдай)
10.
Кескіші бар кіру келтеқұбыры
11.
Ыстық су шығысының келте құбыры
12.
Суды резервтік ағызудың келтеқұбыры (оған техникалық қызмет көрсету кезінде резервуардың ішкі
бетін тазалау кезінде суды ағызу үшін пайдаланылуы мүмкін)
13.
Қорғаныс магний аноды
14.
Көбікполиуретаннан жасалған жылу оқшаулайтын қабаты
15.
Сыртқы сәндік корпус
16.
Басқару панелі
17.
Термиялық ажыратқыш
18.
Электр ашасы бар желілік сым және ҚАҚ
4-

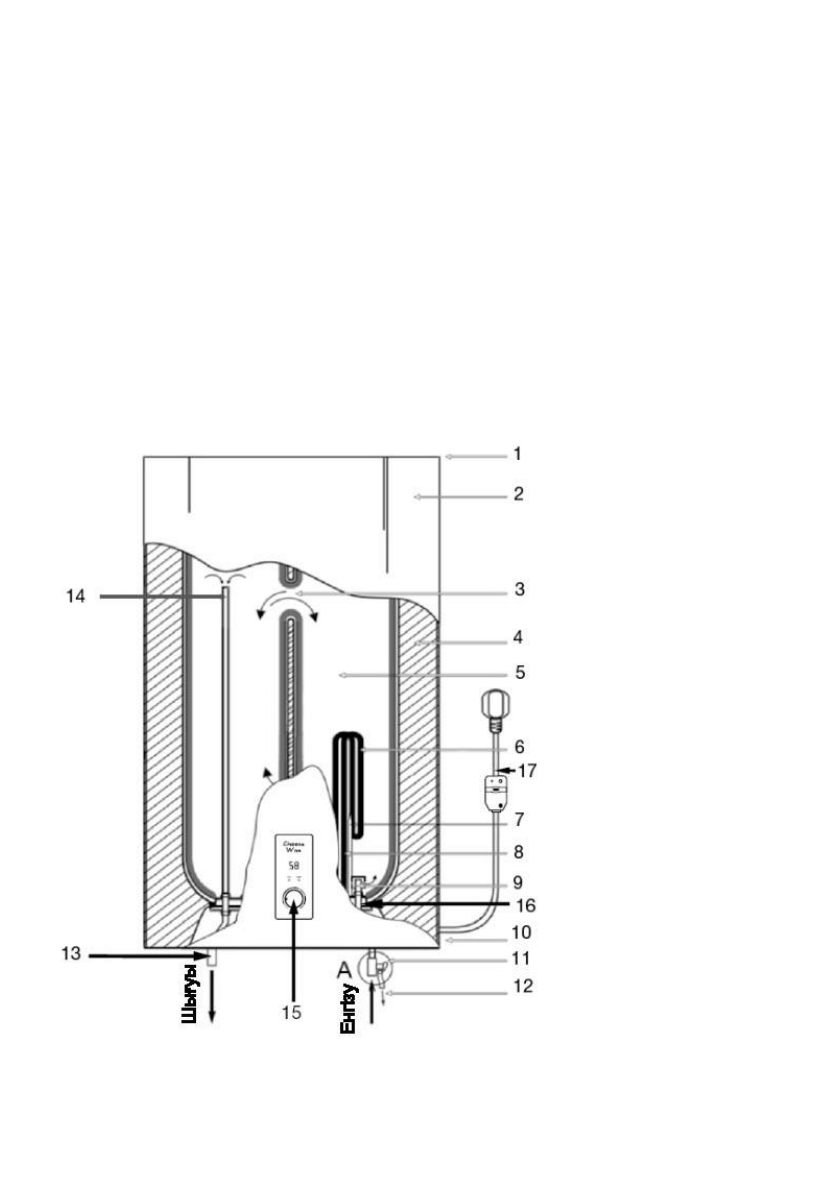

суретте серияның тік типті су жылытқыштың құрылғысы берілген (SWH FSM9)
Сурет 4*
*
Сурет анықтамалық
ақпарат ретінде келтірілген
және нақты аспаптан өзгеше
болуы мүмкін
1.
Жоғарғы аралас қорғаныш
қақпағы
2.
Сыртқы сәндік корпус
3.
Құю жүйесі
4.
Көбікполиуретаннан
жасалған жылу оқшаулайтын
қабаты
5.
Ішкі резервуар
6.
Жылыту элементі
7.
Термостат датичгінің түтігі
8.
Қорғаныс магний аноды
9. K
ескіші бар кіру
келтеқұбыры
10.
Төменгі аралас қорғаныс
қақпағы
11.
Су жылытқыштан су
құбыры магистраліне суды
ағызудан қорғауға және ішкі
резервуарды артық қысымнан
қорғауға арналған аралас
сақтандыру құбыры (суық су
беру келтеқұбырына міндетті
орнату қажет) А позициясы
12.
Судың артық қысымын
авариялық ағызып алу (су
жылытқыштың жұмысы кезінде
сақтандыру клапанының
қысымын шығару тесігінен
(
авариялық ағызу) судың ағуы
мүмкін. Бұл қалыпты жағдай)
13.
Ыстық су шығысының келте құбыры
14.
Ыстық су алатын келте құбырдың үстіңгі бөлігі
15.
Басқару панелі
16.
Термиялық ажыратқыш
17.
Электр ашасы бар желілік сым және ҚАҚ
