Водонагреватели Timberk SWH FSM9 100 V - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
IM2020
20
5.
ОПИС ВОДОНАГРІВАЧА

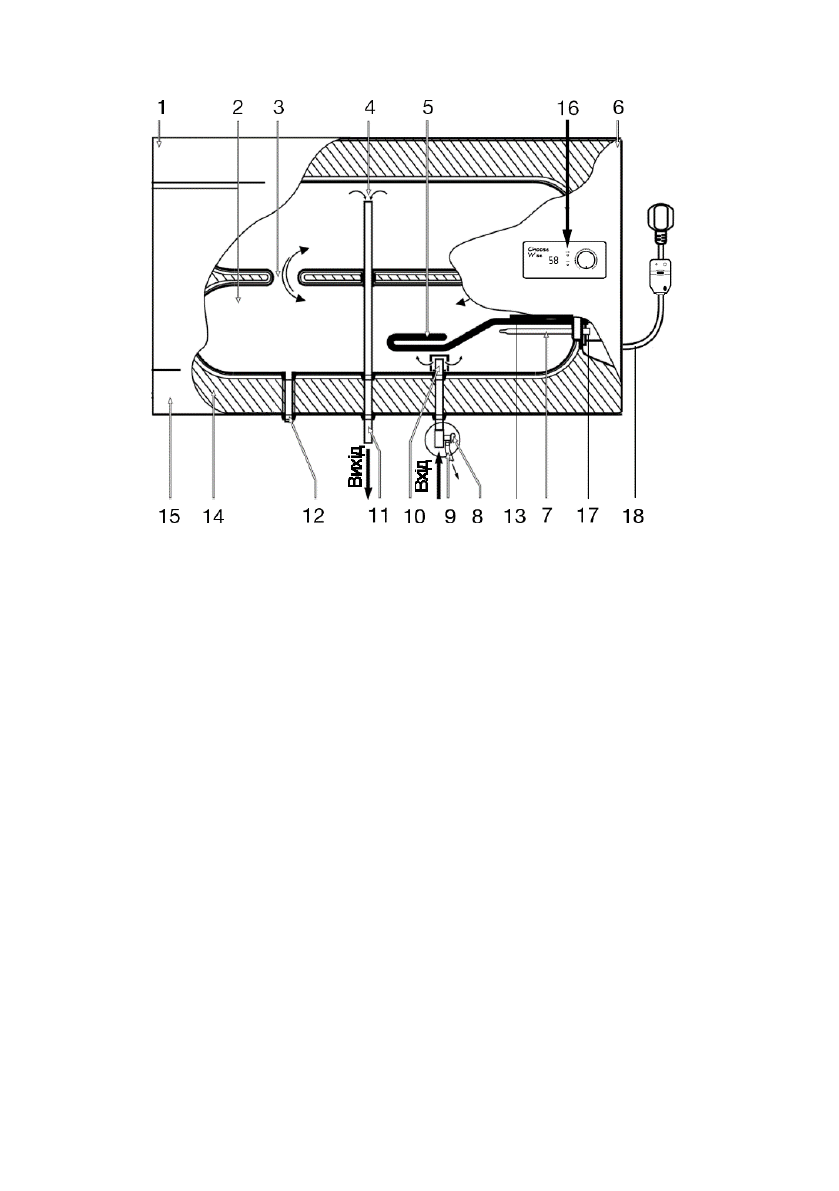

На малюнку 3 представлено склад водонагрівача горизонтального типу серії SWH FSM8
Малюнок 3*
*Зображення приведено в якості довідкової інформації й може відрізнятися від реального приладу.
1.
Ліва комбінована захисна кришка
2.
Внутрішній резервуар
3. Система переливів
4. Верхня частина патрубка забору гарячої води
5. Нагрівальний елемент
6. Права комбінована захисна кришка
7. Трубка датчика термостата
8. Комбінований запобіжний клапан (потрібне обов’язкове встановлення на патрубок подачі холодної
води) Позиція А
9.
Аварійний злив надлишкового тиску води (під час роботи водонагрівача можливе підтікання води з
аварійного зливу. Це нормально)
10. Вхідний патрубок з розсікачем
11. Патрубок виходу гарячої води
12. Патрубок резервного зливу води (може використовуватися для зливу води в момент очищення
внутрішньої поверхні резервуара під час його технічного обслуговування)
13. Захисний магнієвий анод
14. Теплоізоляційний шар з пінополіуретану
15. Зовнішній декоративний корпус
16. Панель управління
17. Термовимикач
18. Мережевий кабель з ел. вилкою та ПЗВ
Содержание
- 5 Размерные характеристики водонагревателя; (в мм) согласно рисунку 1 приведены в; SWH FSM8
- 6 Рисунок 2; SWH FSM9; (в мм) согласно рисунку 2 приведены в; Таблица 4
- 7 ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
- 8 КОМПЛЕКТ ПОСТАВКИ; содержимое комплекта поставки данного прибора; УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
- 9 Рисунок 5 Рисунок 6
- 10 использование старых шлангов не допускается; Подключение к электрической сети
- 11 УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ; *Изображение приведено в качестве справочной
Характеристики
Остались вопросы?Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему :)
