www.timberk.com • электрический накопительный водонагреватель

22

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем.  Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м, а

для серии FSM2/FSQ2 ещё и  свободное простран-

ство  между боковой крышкой с правой стороны

и стеной для обеспечения удобства технического

обслуживания при необходимости его проведения

Монтаж водонагревателя

1.  Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.

2.  После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под распорные болты с
крюками (определяются в соответствии со спецификацией прибора,
который вы выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием  сверла, подходящего по разме-
ру под распорные болты, прилагаемые к водонагревателю,

вставьте винты, поверните крюк вверх, плотно затяните гайки и затем
повесьте электрический водонагреватель на эти крюки

(см. Рис.8).

3.  Прикрепите сетевую розетку к стене. Требования к розетке следу-
ющие: 230V/10A, однофазная, трёхпроводная. Рекомендуется разме-
стить розетку с правой стороны выше водонагревателя.

4.  Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света
и недоступном для попадания влаги. Однако для снижения потерь
тепла в трубопроводах место установки водонагревателя должно
находиться как можно ближе к месту использования горячей воды.

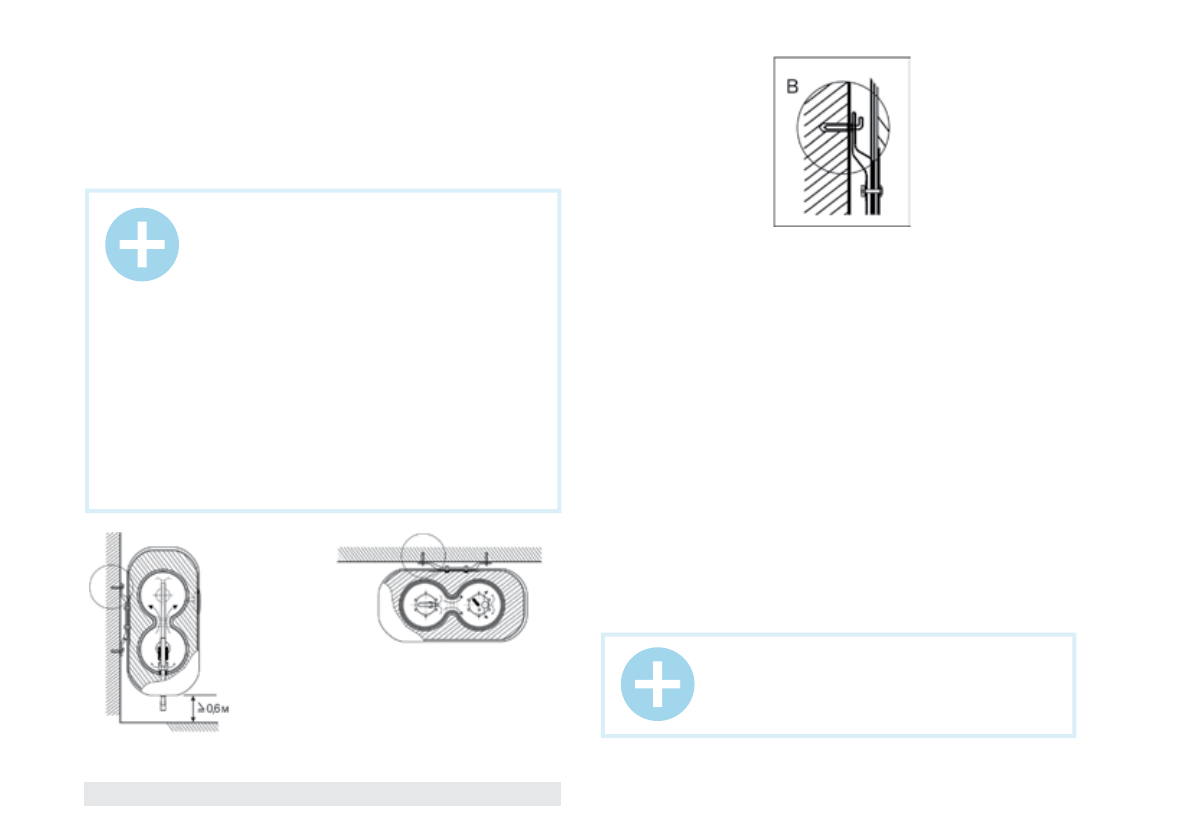

Рис.7

Рис. 8

ПРИМЕЧАНИЕ:

В местах или на стене, куда может попасть вода,

высота установки электрической розетки должна

быть не менее 1,8 м.

10.  Ванна *

11.  Тройник*

12.  Магниевый анод- патрубок для слива воды

* не входит в комплект поставки

(вид сбоку)
для серии FSM2/FSQ2

(вид сверху)
для серии FSM1/FSQ1
