www.timberk.com • электрический накопительный водонагреватель

21

слив воды

слив воды

горизонтальное положение

вертикальное положение

1. Сетевой шнур с УЗО

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды

7. Сливная трубка

8. Комбинированный предохранительный клапан

9. Входной патрубок

10. Магниевый анод-патрубок для слива воды

11. Отсечной кран водопроводной магистрали

12. Водопроводная магистраль

* входит в комплект поставки

1. Сетевой шнур с УЗО

2. Смонтированный водонагреватель

3. Комбинированный предохранительный клапан

4. Кран входа холодной воды *

5. Смеситель *

6. Душевая насадка *

7. Отсечной кран водопроводной магистрали

8. Сливная трубка

9. Водопроводная магистраль

Рис. 6

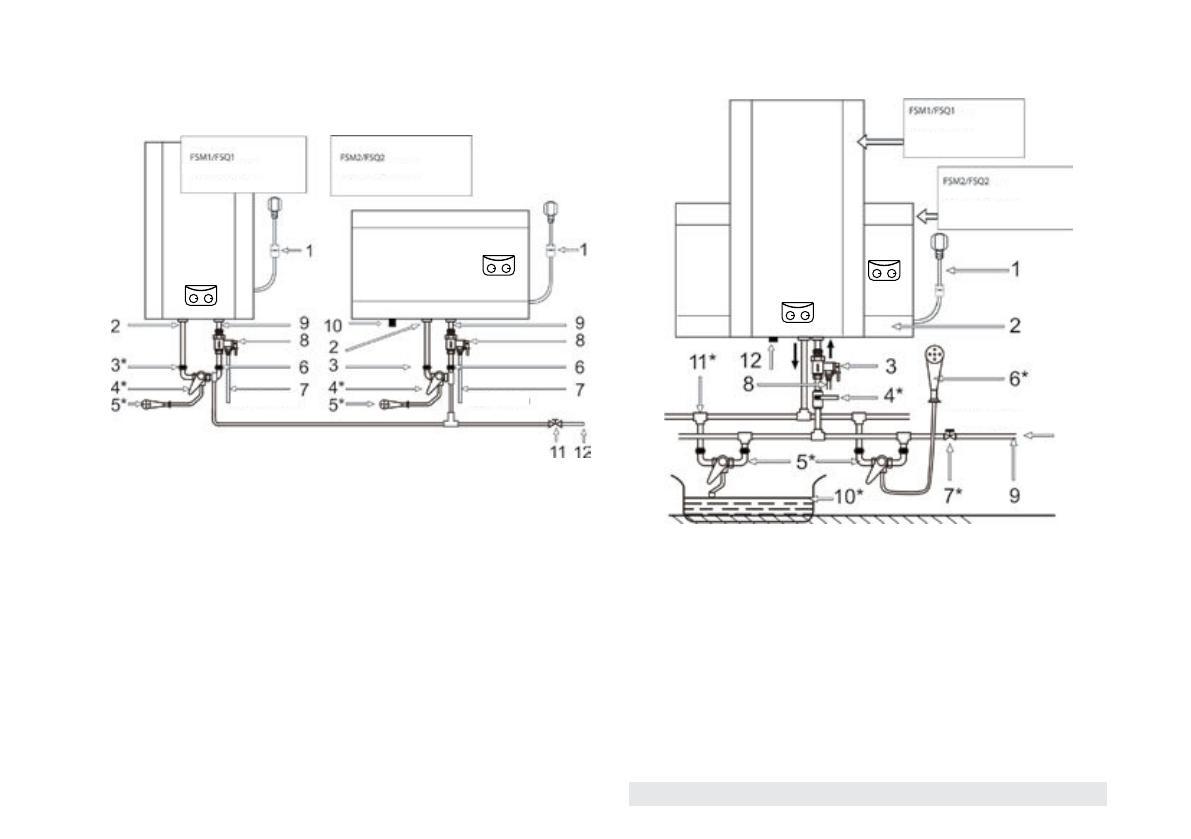

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 5.

Способ монтажа водонагревателя для нескольких точек потребле-
ния представлен на рис. 6.

Рис. 5

водопроводная магистраль

горизонтальное положение

вертикальное положение
