Монтаж

26

_02

_02

_1

12

2_

f

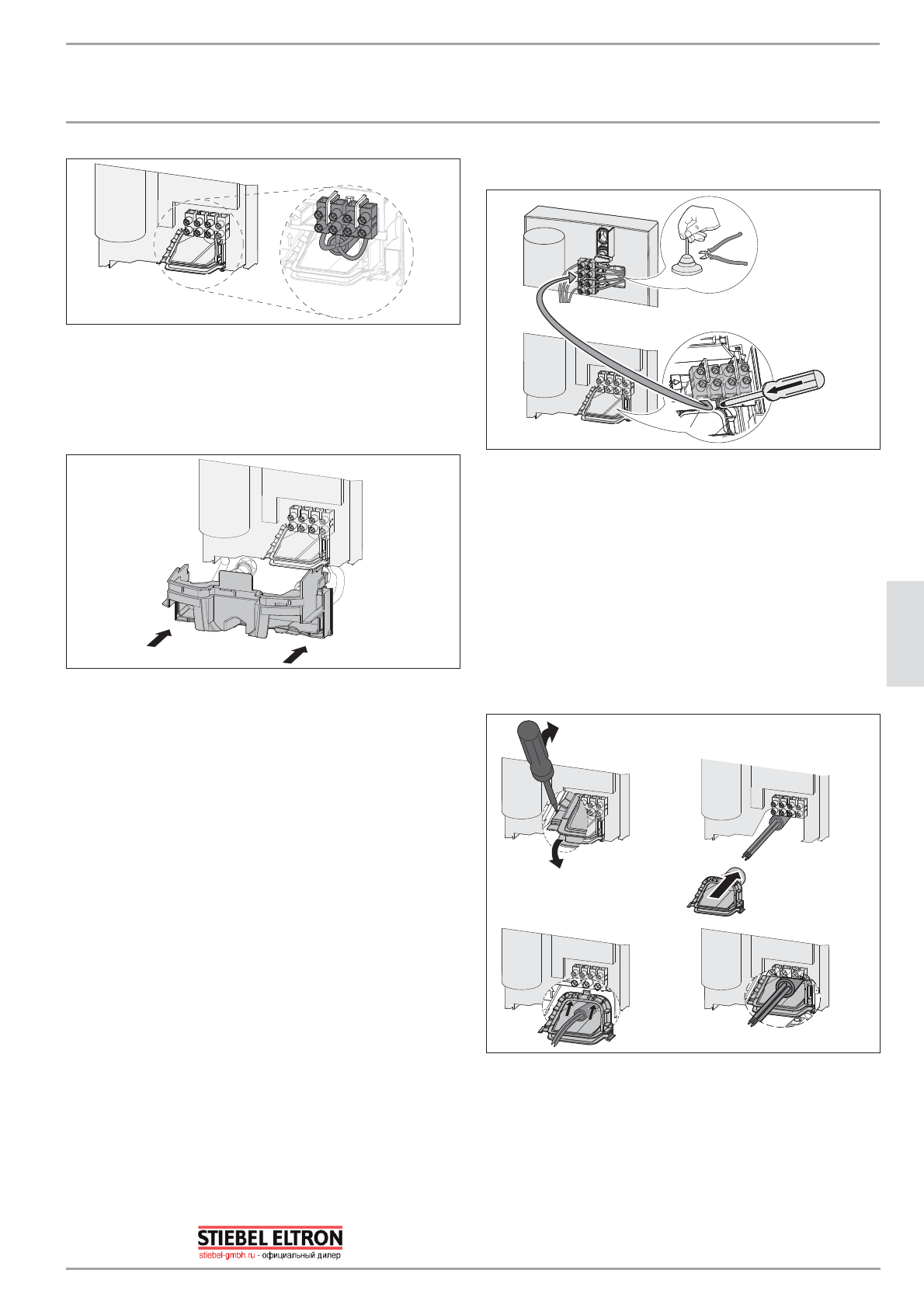

Подключить соединительный кабель питания к соеди-

нительной клемме сети (см. главу «Технические харак-

теристики / Электрическая схема»). Напряжение сети

должно совпадать с указанным на табличке.

10.1  Завершить монтаж

26

_02

_02

_1

102

_

f

Смонтировать нижнюю часть задней стенки. Следить

за тем, чтобы нижняя часть задней стенки зафиксиро-

валась со щелчком.

f

Выровнять смонтированный прибор по отвесу. Осво-

бодить крепежную головку, правильно расположить

электрический разъем на задней стенке. Снова затя-

нуть крепежную головку. Если задняя панель прибора

не прилегает к стене, можно закрепить прибор в ниж-

ней части дополнительным винтом.

10.2  Варианты монтажа

-

Электроподключение скрытое, сверху

-

большие поперечные сечения при электроподключе-

нии снизу

-

Подлключение реле сброса нагрузки

-

Открытый монтаж трубопроводов подачи воды

-

Открытый монтаж трубопроводов с припаиваемым /

обжимным фитингом

-

Открытая прокладка трубопроводов подачи воды,

монтаж крышки прибора

-

Монтаж нижней части задней панели

-

Использование имеющейся планки для подвешивания

при замене прибора

-

Установка с закладкой в керамическую плитку

Электроподключение скрытое, сверху

26

_0

2_0

2_

11

23

_

f

Надрезать защитный колпачок наконечника провода

соединительного кабеля питания.

f

Нажмите вниз фиксаторы для крепления соединитель-

ной клеммы сети и вытащите клемму.

f

Переместите соединительную клемму сети в приборе

сверху вниз. Закрепить клемму сетевого питания, для

этого сдвинуть фиксатор снизу.

большие поперечные сечения при

электроподключении снизу

При использовании больших поперечных сечений кабе-

ля кабельный наконечник может быть установлен после

монтажа прибора.

1.

3.

4.

2.

26

_0

2_0

2_

13

70

f

До начала монтажа прибора следует выдавить за-

щитный колпачок наконечника провода с помощью

отвертки.

f

Наденьте втулку на соединительный кабель питания.

Если сечение кабеля превышает 6 мм² , необходимо

расширить отверстие в кабельном наконечнике.

f

Вставить защитный колпачок наконечника провода в

заднюю стенку до фиксации колпачка.
