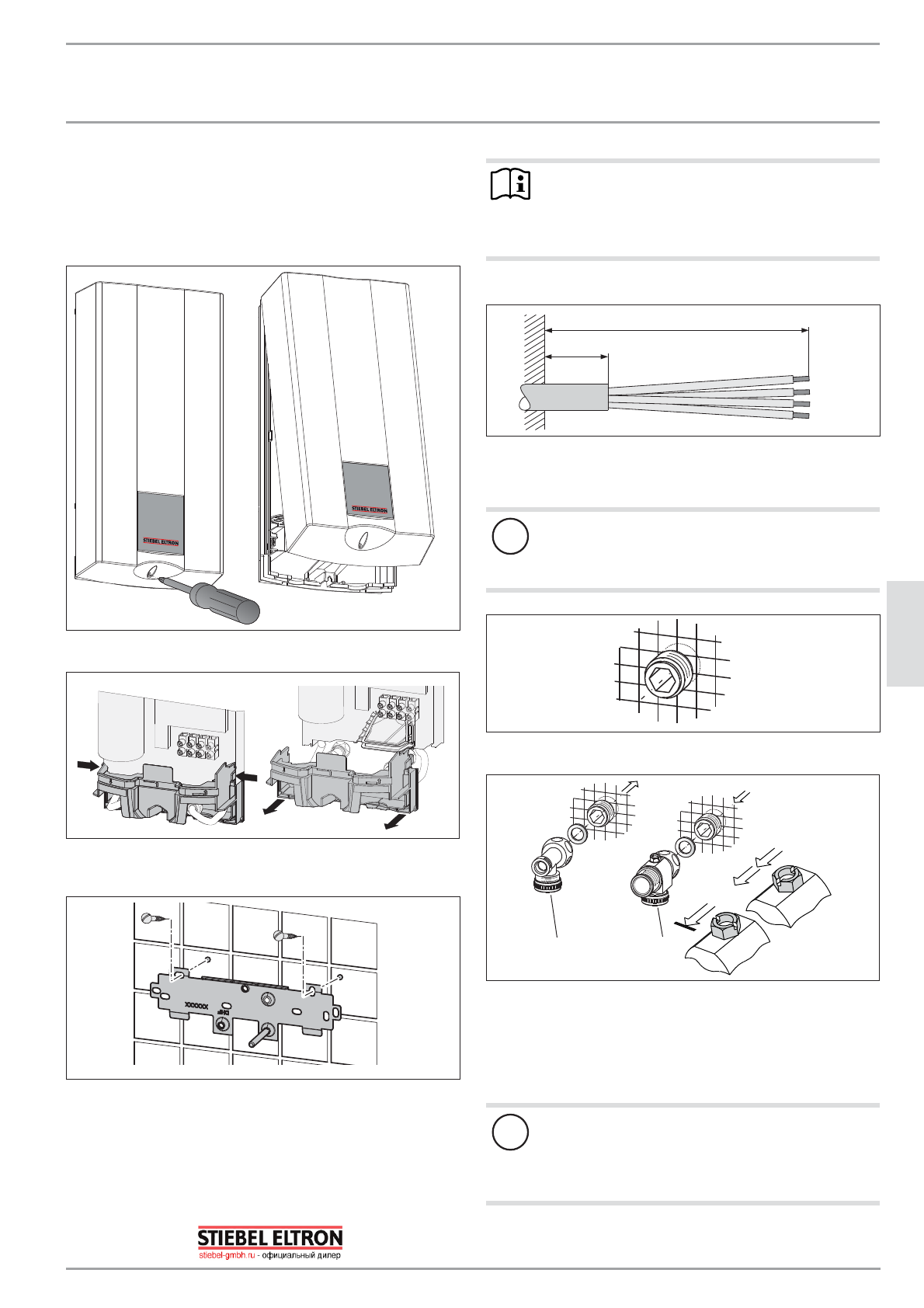

10.  Монтаж

В данной главе описаны способы монтажа, соответствую-

щие заводским настройкам прибора.
Другие способы монтажа см. главу «Варианты монтажа».

26

_0

2_0

2_

13

67

f

Открыть прибор.

26

_0

2_0

2_

11

01

f

Нажать на оба фиксатора и потянуть нижнюю часть

задней стенки вперед.

26

_0

2_

02

_08

10_

f

Нанести на поверхность схему отверстий для сверле-

ния, (см. главу «Технические характеристики / Размеры

и соединения»).

f

Просверлить отверстия и закрепите планку для под-

вешивания с помощью 2 винтов и 2 дюбелей. (Винты и

дюбели не входят в комплект поставки).

Указание

При подключении прибора с помощью гибких со-

единительных  линий  для  подвода  воды  следует

дополнительно  укрепить  винтом  заднюю  стенку

прибора.

f

Закрепить планку для подвешивания.

160

26

_0

2_

02

_0

88

7

f

Выровнять кабель питания.

Подключить прибор к системе водоснабжения.

!

Материальный ущерб

Все работы по подводу воды и монтажу прибора

необходимо  производить  в  соответствии  с  ин-

струкцией.

26

_0

2_0

2_0

79

8

f

Уложить прокладку и ввинтить двойной ниппель.

1

2

26

_0

2_0

2_0

79

9

1  Тройник

2  Крестовина

f

Навернуть тройник и крестовину с соответствующим

плоским уплотнителем на двойные ниппели.

Установка ситечка

!

Материальный ущерб

Чтобы прибор функционировал, сетчатый фильтр

всегда должен быть на месте.

f

При замене прибора необходимо убедиться в

наличии сетчатого фильтра.
