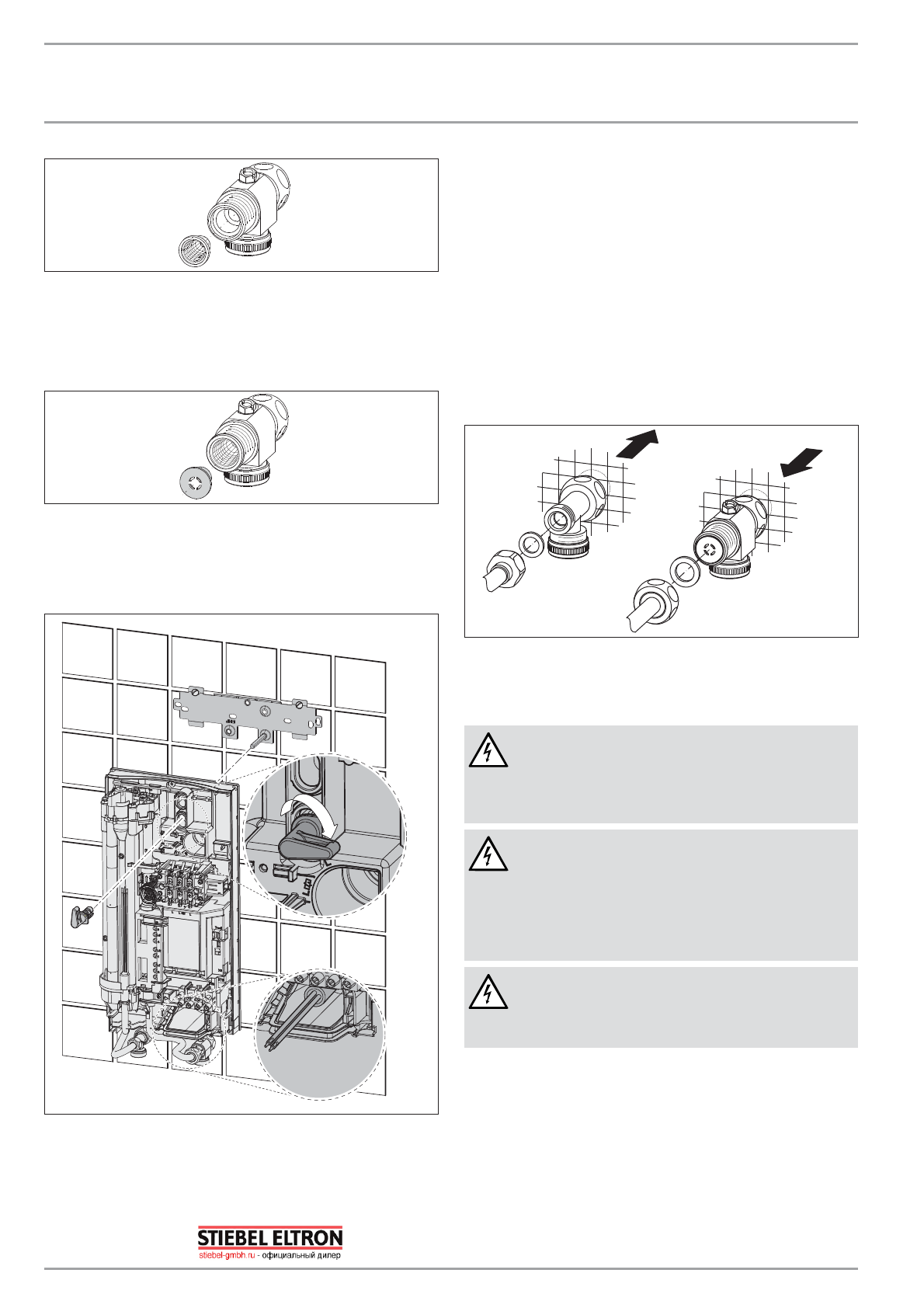

МОНТАЖ

Монтаж

26

_0

2_

02

_08

56

f

Установить сетчатый фильтр, входящий в объем по-

ставки, в отверстие в приборе для впуска холодной

воды.

Установка ограничителя объема потока DMB

26

_0

2_

02

_08

57

f

Установить ограничитель объема потока, входящий

в объем поставки, в отверстие в приборе для впуска

холодной воды.

Монтаж прибора

26

_0

2_

02

_08

11

f

Для облегчения монтажа вдавить внутрь защитный

колпачок наконечника провода верхней клеммы элек-

троподключения в заднюю стенку сзади.

f

Удалите защитные заглушки из стыков для воды.

f

Вынуть крепежную головку из верхней части задней

стенки.

f

Протягивать соединительный кабель питания сзади

через втулку до тех пор, пока втулка не будет приле-

гать к оболочке кабеля. Выровняйте соединительный

кабель питания.

Если сечение кабеля превышает 6 мм² , необходимо

расширить отверстие в кабельном наконечнике.

f

Насадить прибор на резьбовые шпильки планки для

подвешивания так, чтобы прорвать мягкое уплотне-

ние. При этом можно использовать отвертку.

f

Надеть крепежные головки на резьбовые шпильки

планки для подвешивания.

f

Плотно прижмите заднюю панель к стене, зафикси-

руйте панель с помощью крепежного воротка путем

правого вращения на 90°.

26

_0

2_

02

_08

58

f

Навернуть трубы с плоским уплотнением на двойные

ниппели.

Подключение к источнику питания

ПРЕДУПРЕЖДЕНИЕ  поражение  электрическим

током

Все работы по установлению электрических со-

единений и монтажу необходимо производить в

соответствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ  поражение  электрическим

током

Подключение к электросети допустимо только

в неразъемном исполнении и со съемной втул-

кой для кабеля. Прибор должен отсоединяться

от сети с раствором всех контактов не менее 3

мм на всех полюсах.

ПРЕДУПРЕЖДЕНИЕ  поражение  электрическим

током

Проверить, чтобы прибор был подключен к за-

щитному проводу.
