68

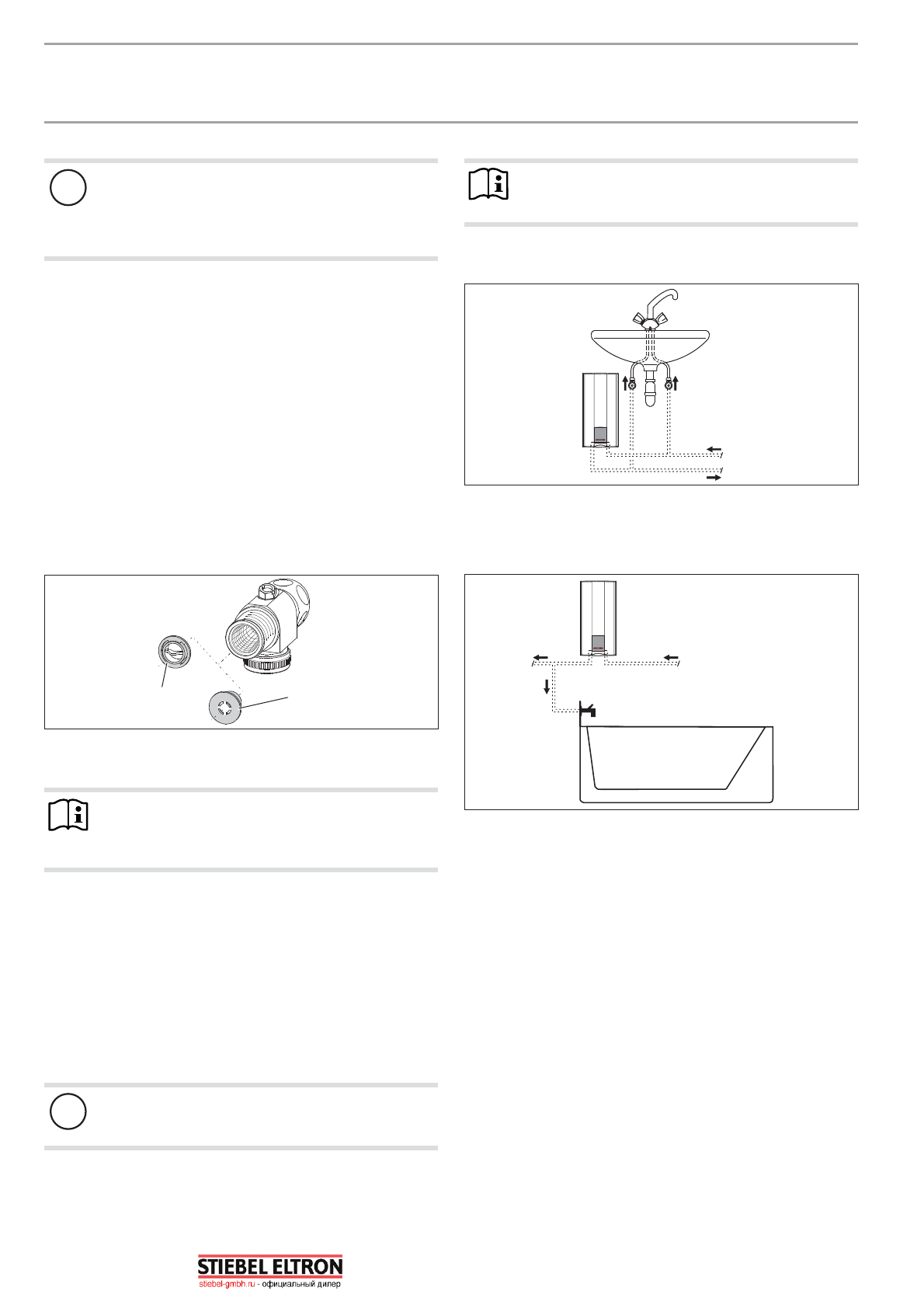

| HDB-E Si

МОНТАЖ

Подготовительные мероприятия

!

Материальный ущерб

При  использовании  пластмассовых  труб  нужно

учитывать  максимальную  температуру  и  макси-

мально допустимое давление (см. главу «Техниче-

ские характеристики / таблица параметров»).

Объемный расход

f

Необходимо убедиться, что объемный расход (см.

главу «Технические характеристики / Таблица параме-

тров») достаточен для включения прибора.

f

Если раздаточный вентиль полностью открыт, но объ-

емный расход остается ниже необходимого, следует

повысить давление в водопроводной системе.

Давление жидкости

Если даже при полностью открытой арматуре не достигнут

мин. объем потока, необходимый для включения прибо-

ра, то необходимо демонтировать ограничитель объема

потока. Замените его на профильную пластиковую шайбу,

входящую в объем поставки. При необходимости можно

также увеличить давление в водопроводе.

26

_0

2_

02

_08

20

2

1

1  Ограничитель объема потока

2  Профильная пластиковая шайба

Указание

При эксплуатации с термостатирующей арматурой

необходимо установить ограничитель объемного

расхода.

Гибкие соединительные линии для подвода воды

f

При подключении прибора с помощью гибких со-

единительных линий для подвода воды необходимо

предотвратить прокручивание колен трубы. Колена

трубы монтируются к прибору посредством байонет-

ных соединений.

f

Закрепить заднюю панель снизу с помощью дополни-

тельного винта.

9.1  Место монтажа

!

Материальный ущерб

Прибор должен устанавливаться только в отапли-

ваемом помещении.

f

Устанавливать прибор следует вертикально и рядом с

точкой отбора.

Прибор можно устанавливать под раковиной или над ней.

Указание

Прибор следует монтировать на стене, которая об-

ладает достаточной несущей способностью.

Монтаж под раковиной

26

_0

2_0

2_

13

73

1
2

1  Подвод холодной воды

2  Выпуск. труба горячей воды

Монтаж над раковиной

26

_0

2_0

2_

13

74

1

2

1  Подвод холодной воды

2  Выпуск. труба горячей воды

9.2  Заводские настройки

Комплектация прибора при поставке предполагает:

-

Электроподключение снизу, скрытая проводка

-

Подключение к воде, скрытая проводка
