 | HDB-E Si

www.stiebel-eltron.com

МОНТАЖ

Монтаж

Подлключение реле сброса нагрузки

Использовать реле сброса нагрузки в комбинации с други-

ми электроприборами, например, с электрическими бой-

лерами, в электрическом распределительном устройстве.

Сброс  нагрузки  осуществляется  при  работе  проточного

водонагревателя! Реле сброса нагрузки имеется в качестве

принадлежности.

!

Материальный ущерб

Подключить  фазу,  включающую  реле  сброса  на-

грузки, к помеченной соединительной клемме сети

в приборе (см. главу «Технические характеристики

/ Электрические схемы и соединения»).

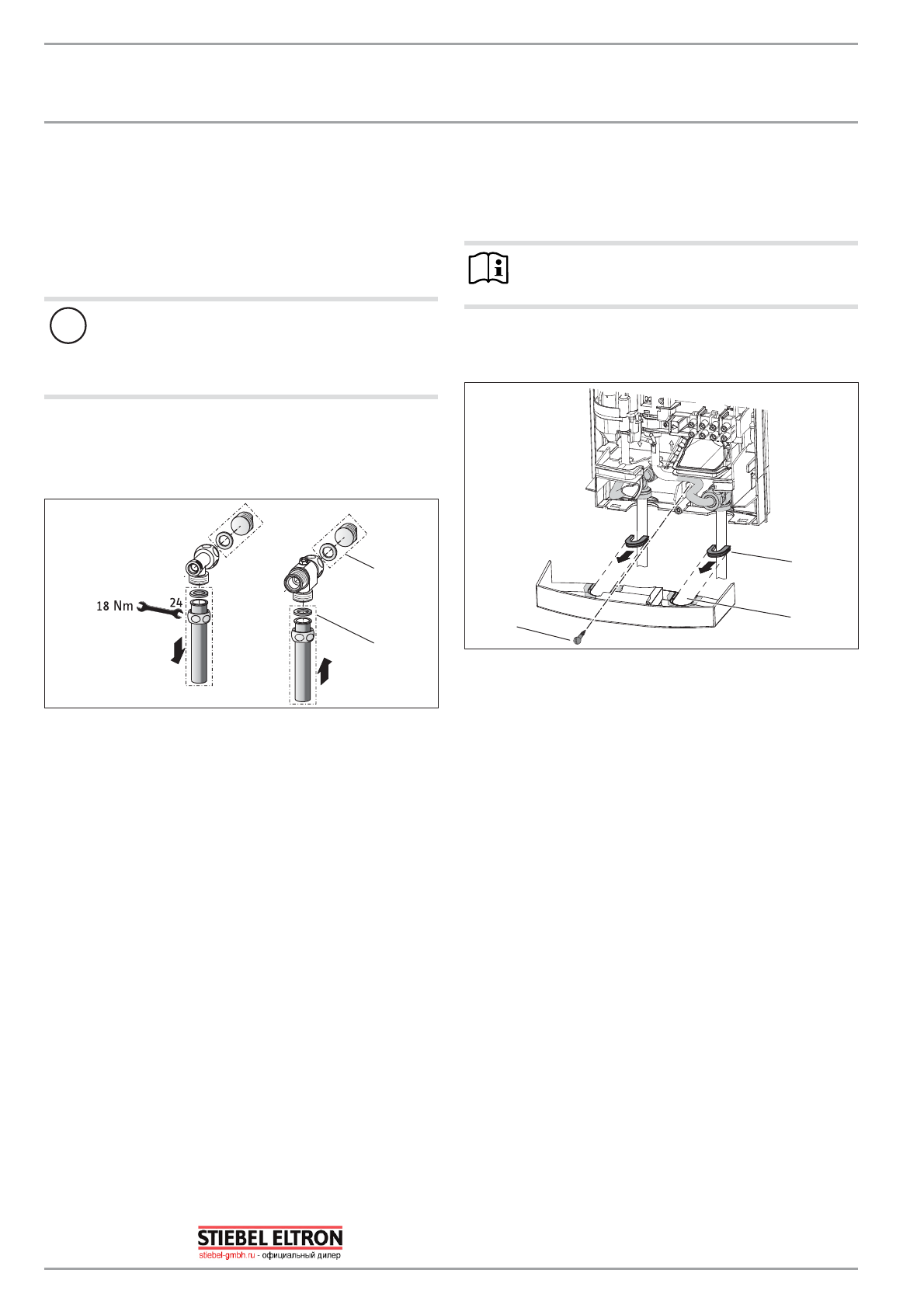

Открытый монтаж трубопроводов подачи воды

Тип смесителя, см. главу „Описание прибора / Принадлеж-

ности“.

D

00000

33

10

4

1

2

1  Заглушки

2  Напорная арматура

f

Для герметизации скрытых трубопроводов используй-

те пробки с уплотнениями. Эти пробки с уплотнениями

входят в комплект поставки нашей напорной армату-

ры. Для напорной арматуры сторонних производите-

лей пробки и уплотнения можно заказать как специ-

альные принадлежности.

f

Установите арматуру.

f

Переместите нижнюю часть задней панели под соеди-

нительные трубы с арматурой и зафиксируйте нижнюю

часть в задней панели.

f

Скрепите винтами соединительные трубы с прибором.

Открытый монтаж трубопроводов с припаиваемым /

обжимным фитингом

С помощью специальных принадлежностей - припаивае-

мых и обжимных фитингов (см. раздел «Специальные при-

надлежности») - можно соединять медные или пластмассо-

вые трубы при открытом монтаже трубопроводов.
У припаиваемого фитинга предусмотрено резьбовое со-

единение для соединения с медными трубами заказчика

сечением 12 мм. Для этого нужно выполнить следующие

действия:

f

Наденьте накидные гайки на соединительные трубы.

f

Спаяйте закладные детали с медными трубами.

f

Переместите нижнюю часть задней панели под со-

единительные трубы и зафиксируйте нижнюю часть в

задней панели.

f

Скрепите винтами соединительные трубы с прибором.

ɍɤɚɡɚɧɢɟɩɨɦɨɧɬɚɠɭɚɪɦɚɬɭɪɵ

Выполняйте указания по монтажу, данные изгото-

вителем арматуры!

Открытая прокладка трубопроводов подачи воды,

монтаж крышки прибора

26

_0

2_0

2_0

91

9

2

3

1

1  Направляющие детали крышки

2  Отверстие для прокладывания

3  Винт

f

Аккуратно выломайте отверстия для прокладывания в

крышке прибора. При необходимости воспользуйтесь

напильником.

f

Зафиксируйте прилагаемые направляющие детали

крышки в отверстиях для прокладывания.

f

Закрепите заднюю панель внизу винтом. Это следует

сделать и в случае использования гибких трубопрово-

дов подачи воды.

Монтаж нижней части задней панели

При открытом способе резьбовых подключений нижнюю

часть  задней  панели  можно  установить  после  монтажа

арматуры. Для этого необходимо выполнить следующие

шаги:

f

Выполнить в нижней части задней панели пропилы.

f

Установить нижнюю часть задней панели, разводя ее в

стороны и пропуская через трубы открытой подводки.

f

Сзади в места пропилов вставить соединительные

элементы.

f

Зафиксировать нижнюю часть в задней панели.

f

Закрепить нижнюю часть задней панели с помощью

винта.
