8

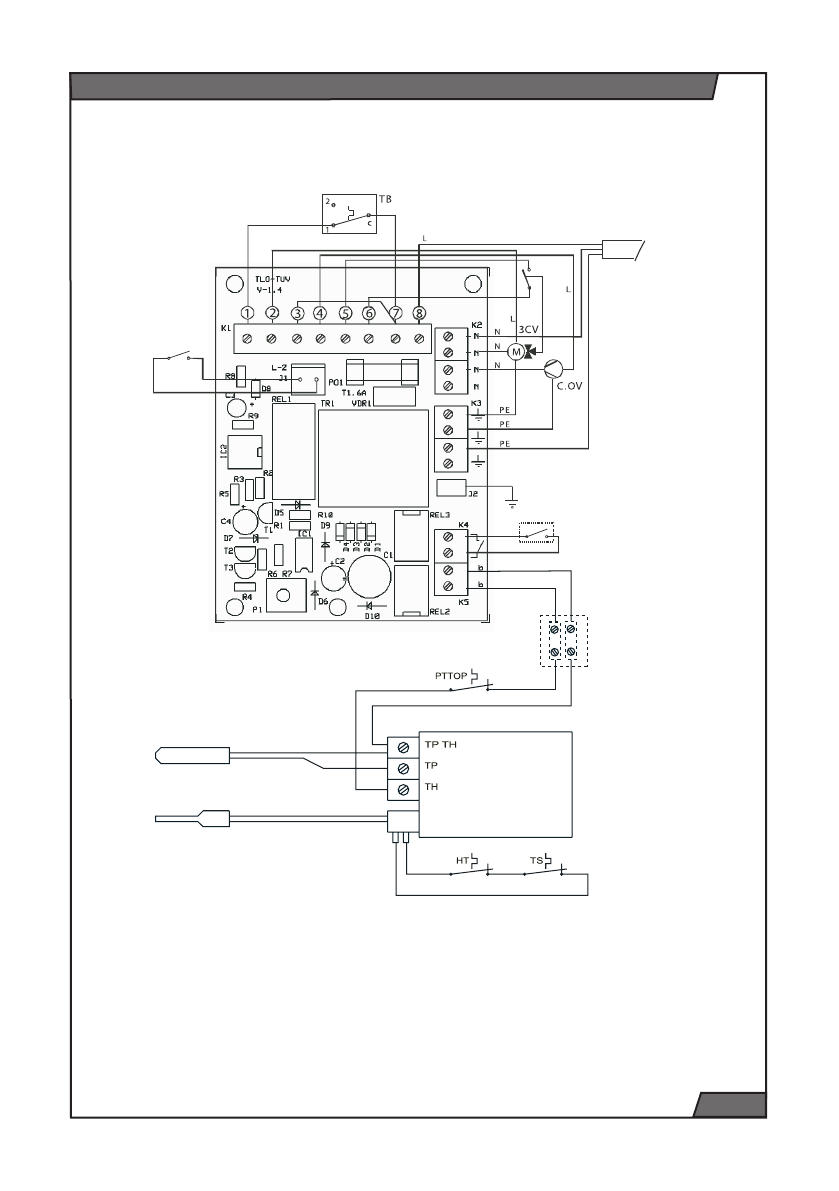

Электрическая схема подключения с помощью 3-ходового клапана
рис
. 6
3CV 3-
ходовой механический клапан
C.VV
насос системы отопления
TB
термостат водонагревателя
PE
защитный провод / заземление
N
„нулевой“ провод
L
фазовый провод
PTTOP
рабочий термостат котла
HT
аварийный термостат
TS
термостат дымовых газов
заземляющий провод (входит
в комплект поставки)
Сетевой кабель
230 В / 50 Гц
комнатный термостат с
позолоченными контактами
переключатель
„Зима / Лето“
термоэлемент 2
прежнее место
установки комнатного
термостата
термоэлемент 1
