Условия подключения
Перед самим подключением котла к водо-
нагревателю необходимо взвесить, будет
ли использоваться так называемая само-
тёчная циркуляция воды в системе ото-
пления или нет. Это, в первую очередь,
действует для регионов с частыми пе-
ребоями в подаче электроэнергии. Если
по указанной причине будет необходимо
оставить самотёчную циркуляцию, при
подключении котла к системе отопления
необходимо использовать трубы разме-
ром 6/4“.
Размеры насоса системы отопления или
3-ходового механического клапана не-
обходимо выбирать с учётом указанных
выше обстоятельств.
В случае подключения с использованием
3-ходового механического клапана необхо-
димо использовать тип с так называемым
односторонним электрическим управле-
нием. Он также должен иметь двухпози-
ционный управляющий контакт.
Монтаж соединительного комплекта
3-ходовой механический клапан должен
устанавливаться так, чтобы при отсут-
ствии на его контактах напряжения вода в
системе отопления могла циркулировать.
Если будет использоваться гидравличе-
ское подключение с двумя насосами, то
на главной линии системы отопления не-
обходимо установить байпас с возврат-
ным клапаном и запорный вентиль - см.
гидравлическую схему на рис. 1.
Примечание:
Обратите внимание пользо-
вателя оборудования на то, что в случае
перебоев в подаче электроэнергии уста-
новленный вентиль необходимо открыть.
Лишь так и при этих условиях может быть
сохранена циркуляция воды в системе
отопления .
В случае подключения котла к водонагре-
вателю с помощью питающего насоса го-
рячей воды необходимо обеспечить мини-
мальную потребляемую мощность насоса
90 Вт.
рис
. 2

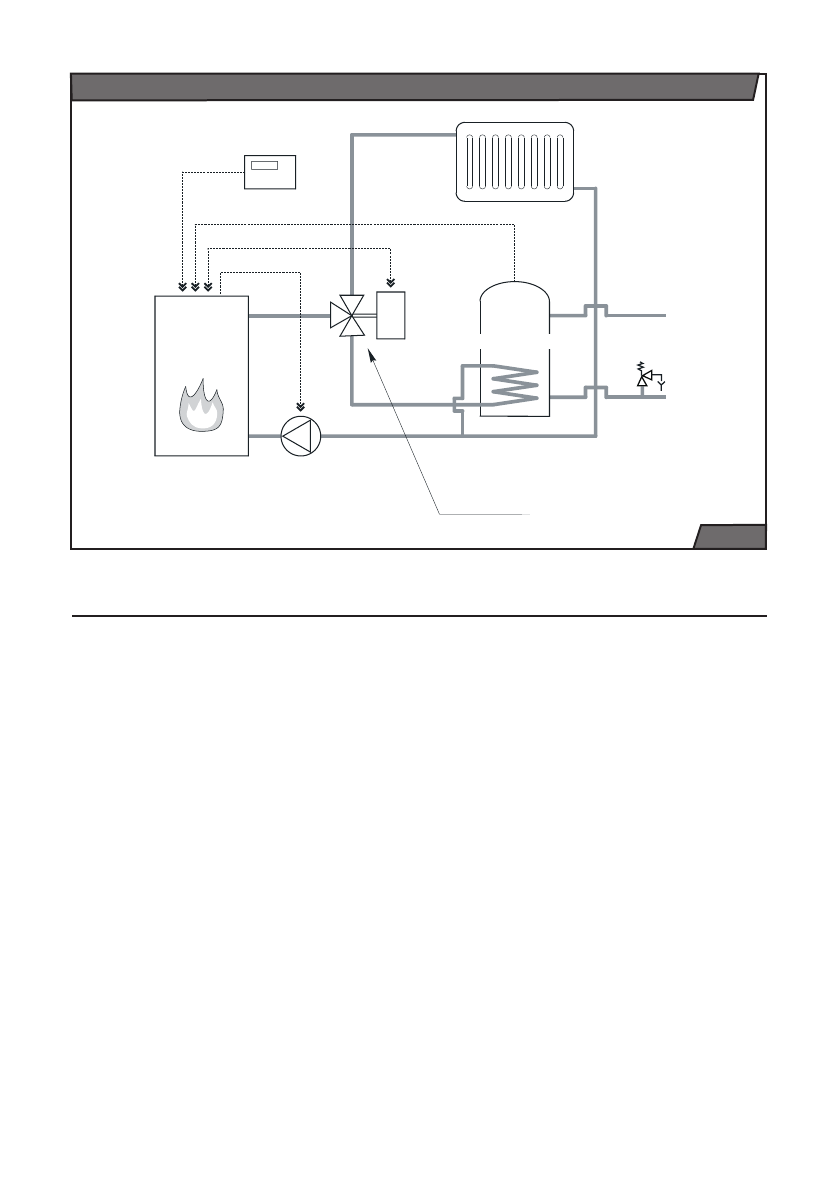

Гидравлическая схема подключения с помощью 3-ходового механического клапана
3-ходовой механический клапан
(при отсутствии напряжения на его
контактах он должен оставаться открытым
в направлении системы отопления!)
PROTHERM
20 - 50 TLO
Комнатный термостат с
позолоченными контактами
Система
отопления
Насос отапливающей воды
ВОДОНАГРЕВАТЕЛЬ
Предохранительный
клапан
