6
с двумя насосами, воспользуйтесь одним
из проходных отверстий на передней ча-
сти панели (рис. 3, поз. R2).
4. Откиньте переднюю часть панели управ-
ления и установите плату управления на
предназначенное для неё место (рис. 3,
поз. U).
5. Удалите заглушку переднего кожуха па-
нели управления, по бокам которой на-
ходятся символы снежинки и солнышка.
На это место установите переключатель
„Зима / Лето“ (рис. 5).
6. С помощью прилагаемого провода с
разъёмами соедините переключатель
„Зима / Лето“ с клеммой J1 на установ-
ленной плате управления (электриче-
ская схема подключения на стр. 7 или
8).
7. Подключите сетевой кабель (не в розет-
ку!) к плате управления так, чтобы обо-
значенный соответствующим цветом
провод фазы был присоединён к клемме
8 на клеммной плате K1, а нулевой про-
вод присоедините к любой клемме
клеммной платы K2. Заземляющий про-
вод присоедините к какой-либо из клемм
K3.
Примечание:
Сетевой кабель в комплект
поставки не входит. Для подключения к
электрической сети и присоединения дру-

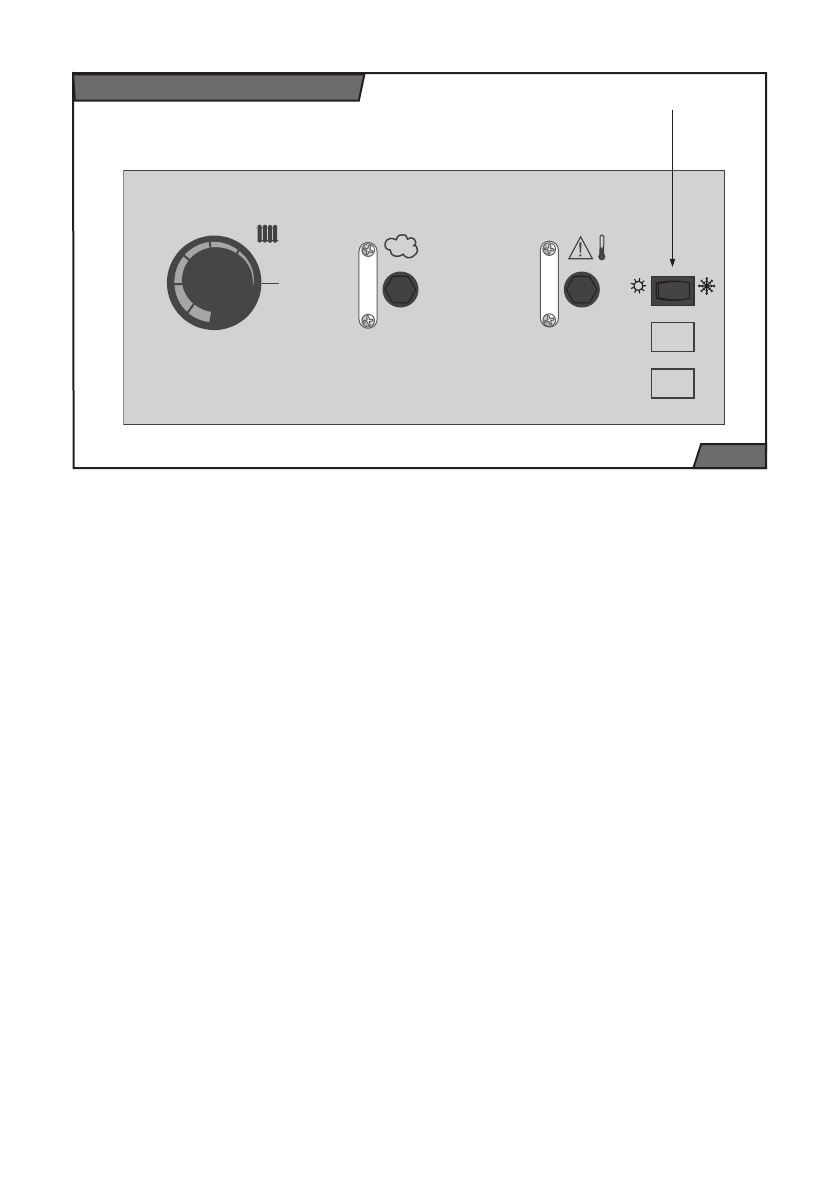

Панель управления котла
место установки
переключателя
„Зима / Лето“
рис
. 4
гих элементов управления рекомендует-
ся использовать кабель H05VV-F 3
×
0,75
мм2.
8.
Если на несущем элементе панели
управления нет отверстия для винта с
наконечником для заземляющего прово-
да, просверлите в обозначенном месте
(рис. 3, поз. D) отверстие диаметром 4,5
мм.
9. С помощью прилагаемого винта, шайб и
гайки закрепите заземляющий провод.
Проведите его через отверстие в панели
управления и присоедините его к клем-
ме J2 платы управления. Остальные но-
жевые разъёмы подключите к каждому
из термостатов на панели управления
(рис. 3, поз. N)
10. К клеммам K4 подключите комнатный
термостат с позолоченными контакта-
ми.
11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Демонтируйте прежнюю двухполюсную
клеммную плату (рис. 3, поз. S) и присо-
едините оставшиеся два провода к
клеммам K5 установленной платы управ-
ления.
Дальнейшее описание подключения при-
водится отдельно для каждого способа
гидравлического подключения.
