3
Соединительный комплект предназначен
для работы стационарного котла
„PROTHERM 20 (30, 40, 50) TLO“
вместе с внешним накопительным
водонагревателем (ниже называемом
„водонагревателем“). Соединительный
комплект позволяет выполнить два
основных способа подключения.
• Управление обогревом водонагревателя
и системы отопления с помощью двух
или одного насоса (см. рис. X).
• Управление обогревом водонагревателя
и системы отопления с помощью 3-ходо-
вого механического клапана (см. рис. X).
Предупреждение:
Подключение с ис-
пользованием двух насосов или 3-ходово-
го механического клапана с неподходящим
диаметром может привести к тому, что в
случае прекращения подачи электроэнер-
гии может прекратиться самотёчная цир-
куляция воды в системе отопления. Спо-
соб подключения всегда выбирайте после
предварительной консультации с проек-
тировщиком системы отопления.
Оба способа подключения обеспечивают
работу, при которой котёл приоритетно
подаёт тепло к водонагревателю.
Можно также с помощью установленно-
го переключателя „зима / лето“ в тёплое
время года отключать режим подачи теп-
ла в систему отопления. Сохраняется
лишь нагрев горячей воды.
Состав соединительного комплекта:
1. плата управления для функционального
соединения котла с водонагревателем и
подключения всей системы к электриче-
ской сети
2. переключатель „Зима / Лето“ с подводя-
щими проводами
3. проходные изоляторы для кабелей
4. заземляющий провод
5. соединительный материал
6. стяжные ремешки
Характеристика соединительного комплекта

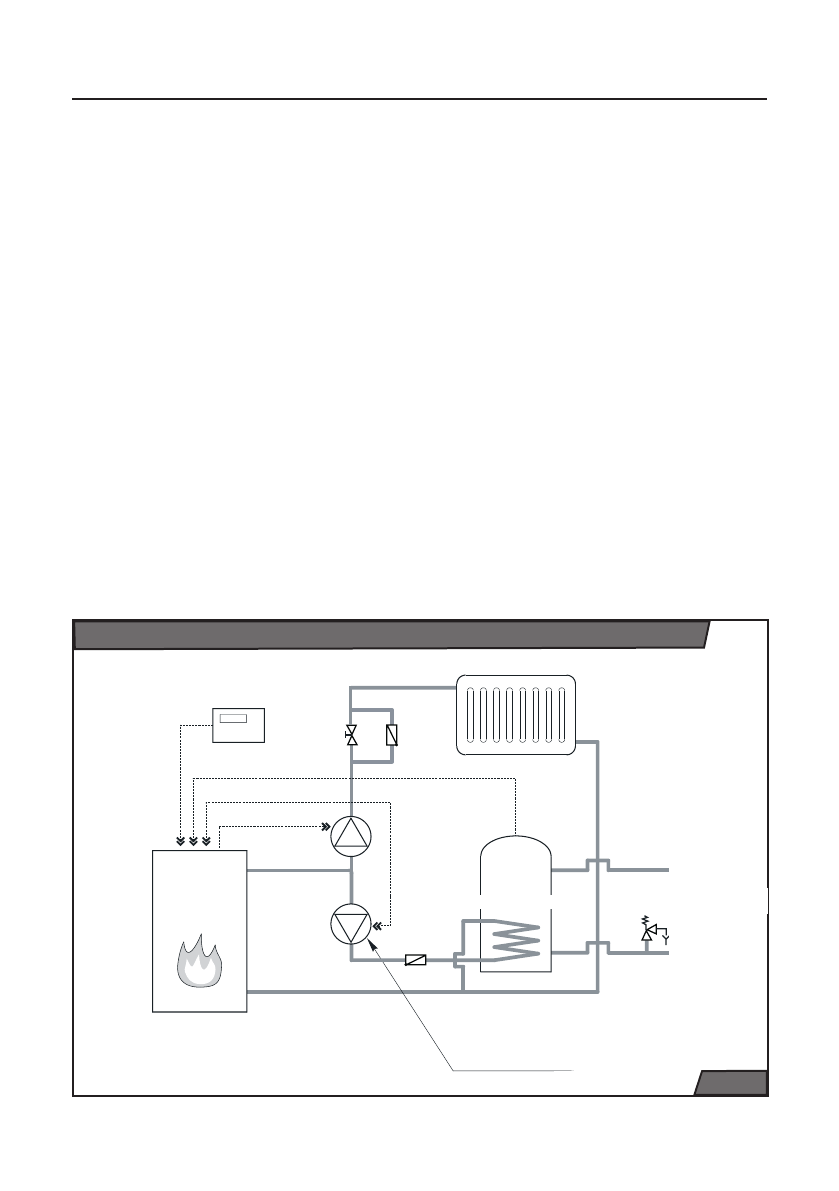

Гидравлическая схема подключения с помощью питающего насоса
рис
. 1
Насос
отапливающей
воды
PROTHERM
20 - 50 TLO
ВОДОНАГРЕВАТЕЛЬ
Питающий насос
водонагревателя
Комнатный термостат с
позолоченными контактами
Предохранительный
клапан
Система
отопления
Обратный
клапан
запорный
вентиль
Обратный
клапан
