24

/

УСТАНОВКА

ВСТАНОВЛЕННЯ

A

B

C

A

F

G

B

C

A

B

C

A

F

G

B

C

Гидравлические соединения

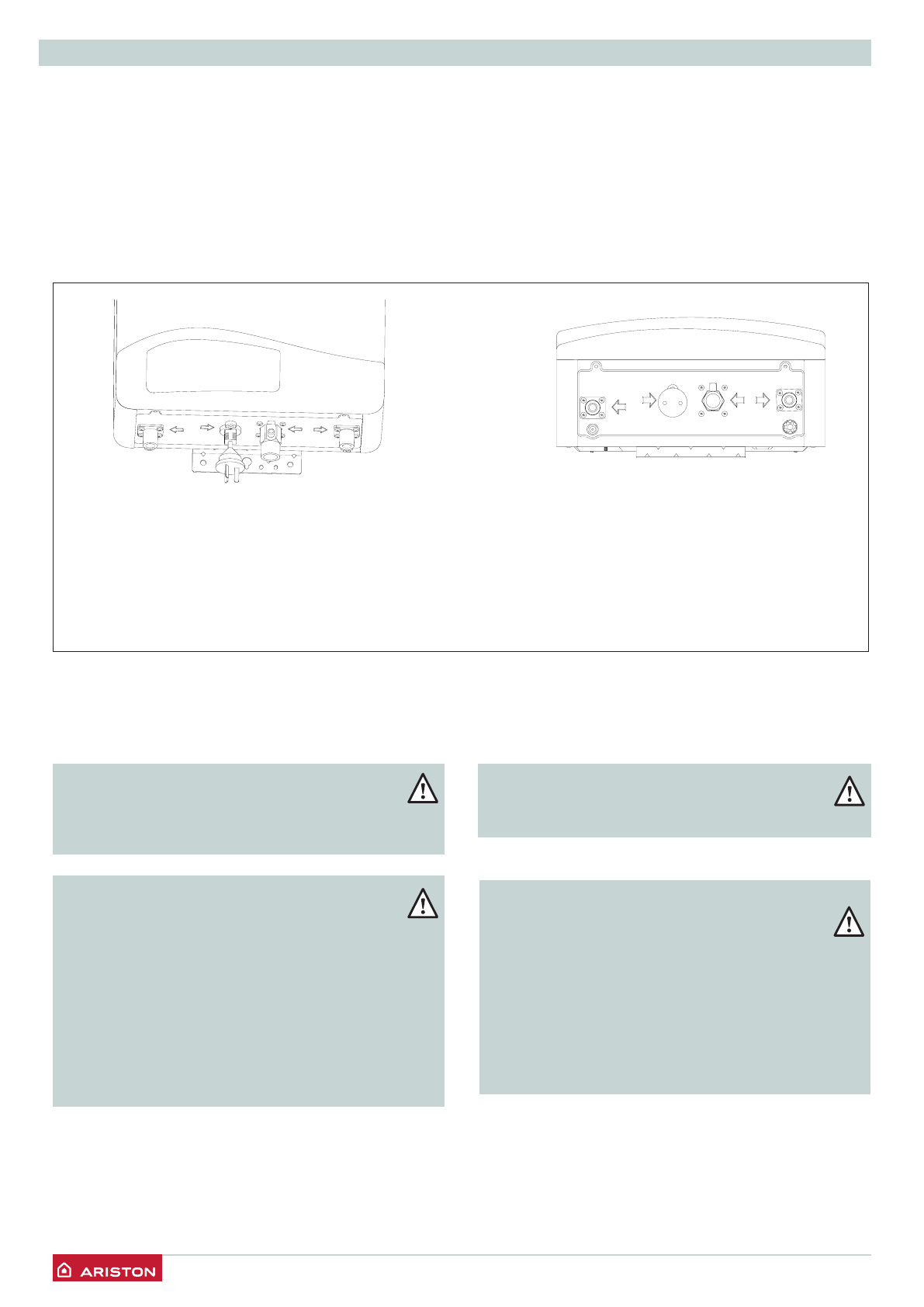

На рисунке показана схема подключения трубопроводов
воды и газа к водонагревателю. Убедитесь, что
максимальное давление в водопроводе не выше 0,8 МПа
(8 бар); если выше, необходимо обязательно установить
редуктор давления.
Обеспечьте минимальное давление не ниже, чем 2,2
мбар.

Обозначения

Підключення водонагрiвача

Гідравлічні з’єднання
На малюнку показано схему підключення трубопроводів
води та газу до водонагрiвача. Переконайтеся, що
максимальний тиск у водопроводі не перевищує 0,8
МПа (8 бар); якщо перевищує, необхідно обов’язково
встановити редуктор тиску.
Впевнитись, що мінімальний тиск не менше 2,2 мбар.

A.   Патрубок подачи в контур ГВС 1/2”
B.  Подвод газа 3/4”
C.  Подвод холодной воды 1/2”
F.   Предохранительный  клапан
G.    Кран слива
    Фильтр холодной воды

A.   Патрубок подачі в контур ГВП 1/2”
B.   Підведення газу 3/4”
C.   Підведення холодної води1/2”
F.   Запобіжний випускний клапан
G.   Дренажний  клапан
    Фільтр на вході холодної води

Устройство оборудовано фильтром “G”,  расположенном
на входе холодной воды. Периодически очищайте
фильтр, если проток воды через прибор стал меньше,
чем обычно.

Пристрій обладнаний фільтром «G», який розташований
на вході холодної води. Якщо є бруд, періодично
очищайте гідравлічну систему.

ВАЖНО!!

Не включайте водонагреватель  без
установленного фильтра!

ВАЖНО!!

Если водонагреватель установлен в
местности с присутствием жесткой воды
(> 200 мг /л) необходимо применить
предварительное умягчение воды,
чтобы уменьшить  отложение накипи в
теплообменнике.
Гарантия не распостраняется на
ущерб,возникший от накипи.

ВАЖЛИВО!!

Не вмикати пристрій без фільтру.

ВАЖЛИВО!

Якщо місці встановлення пристрою жорстка
вода (> 200 мг/л), необхідно встановити
пом’якшувач води, щоб зменшити
накопичення накипу в теплообміннику.
Гарантія не поширюється на пошкодження
в результаті накипу.
