74

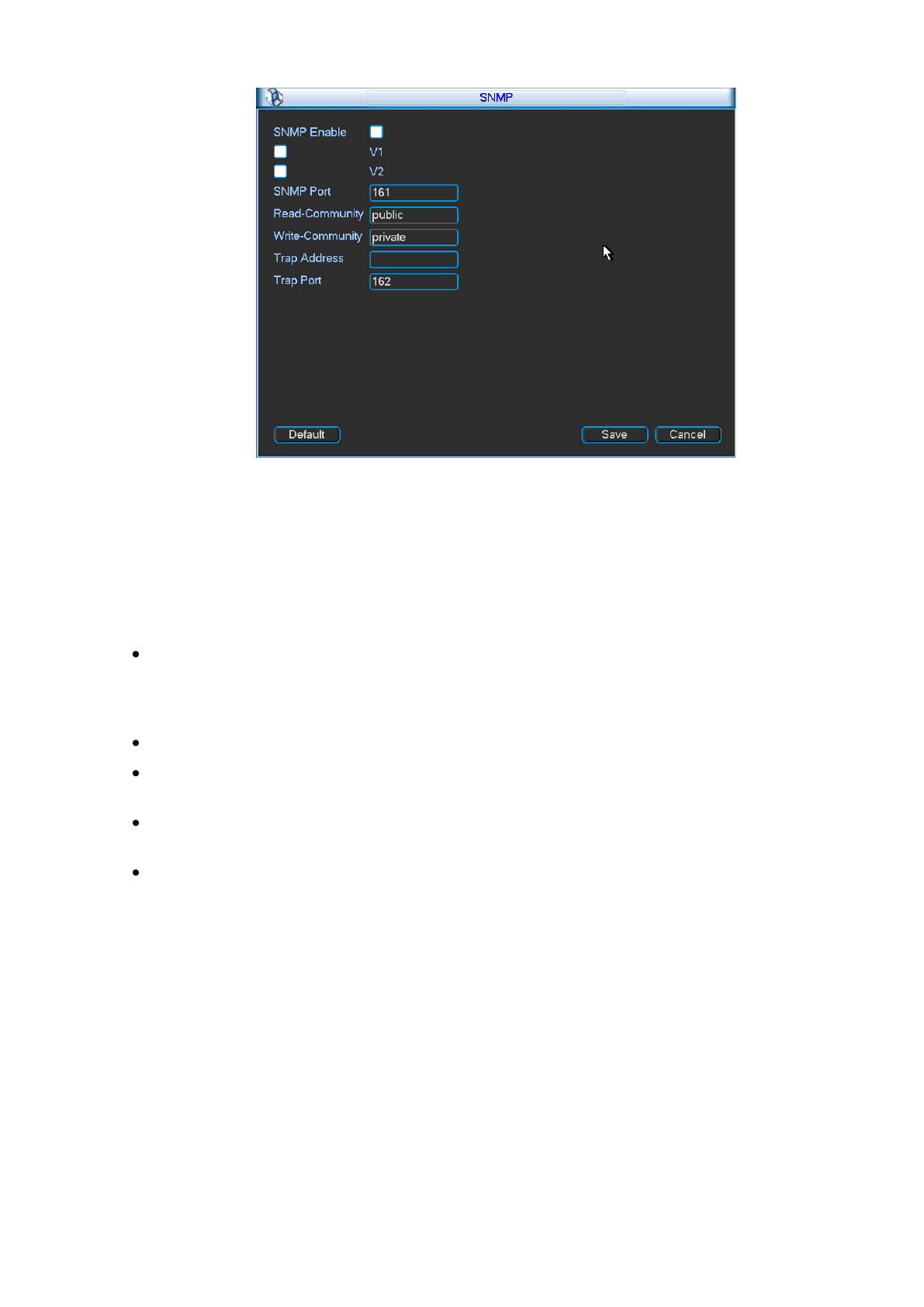

Рис. 5-33
Активизируйте функцию SNMP, используя соответствующий программный инструмент
(MIB Builder и MGSOFT MIB Браузер). Для подключения к устройству Вам будут необхо-
димы два файла MIB (BASE-SNMP-MIB, DVR-SNMP-MIB). После успешного установления
соединения Вы можете получить соответствующую информацию о конфигурации устрой-
ства.
Для выполнения настройки выполните перечисленные ниже шаги.
В окне, изображенном на рисунке 5-33, выставьте флаг для активизации функции
SNMP. Введите IP-адрес ПК, на котором работает программное обеспечение, в поле
Trap address. Для остальных пунктов Вы можете использовать настройки по умолча-
нию.
Обработайте два вышеупомянутых файла MIB через ПО MIB Builder.
Запустите ПО MG-SOFT MIB Browser, чтобы загрузить файл от предыдущего шага в
программное обеспечение.
Введите IP-адрес устройства, которым хотите управлять, в MG-SOFT MIB Browser. Ус-
тановите соответствующую версию для дальнейшего обращения.
Откройте дерево списка в MG-SOFT MIB Browser; теперь Вы можете видеть конфигу-
рацию устройства. Здесь Вы можете увидеть, сколько видео и звуковых каналов имеет
устройство, версию приложения и т.д.
5.3.5.13
Функция автоматической регистрации
Эта функция позволяет устройство выполнять автоматическую регистрацию на опреде-
ленном Вами прокси-сервере. Таким образом, Вы можете использовать клиентскую часть
для доступа к DVR и т.д через прокси. Прокси-сервер имеет функцию переключения. В
сетевом сервисе устройство поддерживает адрес сервера или домена формата IPv4.
Чтобы использовать эту функцию, выполните следующие шаги.
Задайте адрес прокси-сервера, порт и имя подустройства на стороне клиента. Активируй-
те функцию автоматической регистра, чтобы устройство могло зарегистрироваться на
прокси-сервере.
1)
Окно сетевых настроек показано на рисунке 5-34.
