НР2 C2,
НР3 C3,
НР4 C4,
НР5 C5 НЗ5

выходов активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ выходов активации (Кнопки
Вкл/Выкл).

CTRL 12V

Выход управляющего напряжения. Необходимо закрыть
питание устройства, чтобы отменить тревогу.

+12V

Выход номинального напряжения питания.

Кабель заземления

485 A/B

Порт связи 485. Контакты используются управляющими
устройствами, такими как PTZ. Если имеется слишком
много дешифраторов PTZ, параллельно соедините со-
противление 120 Ом между линиями А и В.

T+, T-, R+, R-

4-

контактный (пин) полнодуплексный порт RS485. T+, T-

: выводы выходного кабеля; R+, R-: выводы входного
кабеля.

3.8.2

Входной порт сигнала тревоги

Ниже представлена подробная информация.

Нормально разомкнутый и нормально замкнутый тип.

Соедините  параллельно  конец  COM  и  конец  GND  детектора  тревоги  (Обеспечьте
внешнее питание для детектора питания).

Параллельно соедините Заземление DVR и заземление детектора тревоги.

Соедините порт NC датчика тревоги к входу (ALARM) сигнала тревоги DVR

Используйте  заземление  DVR,  если  используется  внешнее  питание  устройства  тре-
вожной сигнализации.

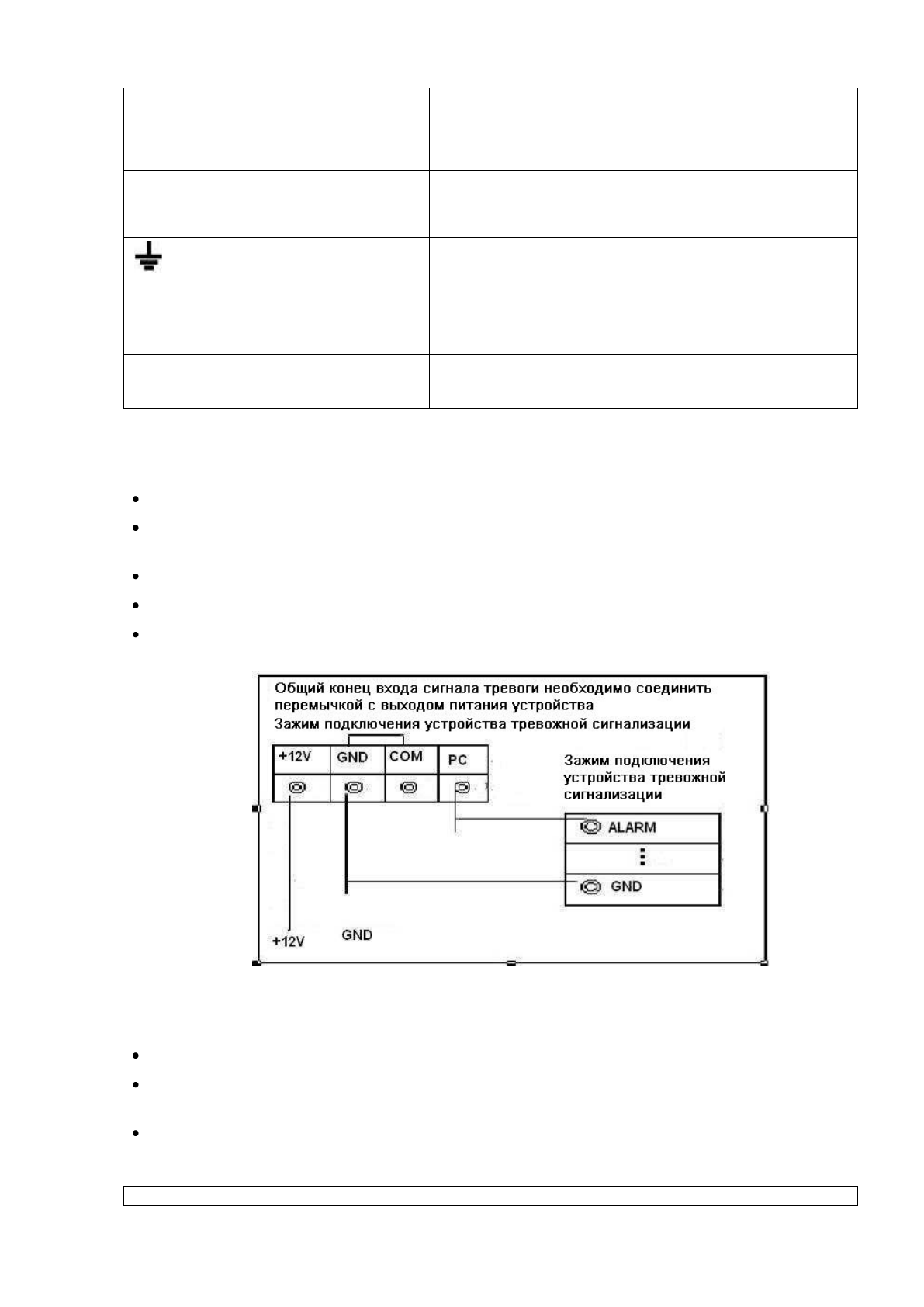

Рис. 3-11

3.8.3

Выходной порт сигнала тревоги

Обеспечьте питание для периферийного устройства тревожной сигнализации.

Во  избежание  перегрузки,  внимательно  прочтите  следующий  формуляр  параметров
реле.

Кабель RS485 A/B используется как кабель A/B дешифратора PTZ..

Спецификация реле

Модель:

JRC-27F
