111
Важно:
Способ отображения окна и номер канала выбираются по умолчанию. Например,
для 16 каналов максимальное разделение окна составит 16 областей.
3)
При мониторинге нескольких каналов система принимает дополнительный поток кон-
троля по умолчанию. Дважды щелкните на одном канале, система переключится на
единственный канал и будет для мониторинга использовать главный поток. Вы може-
те видеть две иконки в левом верхнем углу номера канала: M соответствует главному
потоку, A – не главному.
4)
Когда Вы переключаетесь из режима мониторинга (Monitor) в режимы поиска (Search)
или настройки (
Configuration),
система выдает диалоговое окно с вопросом – хотите ли

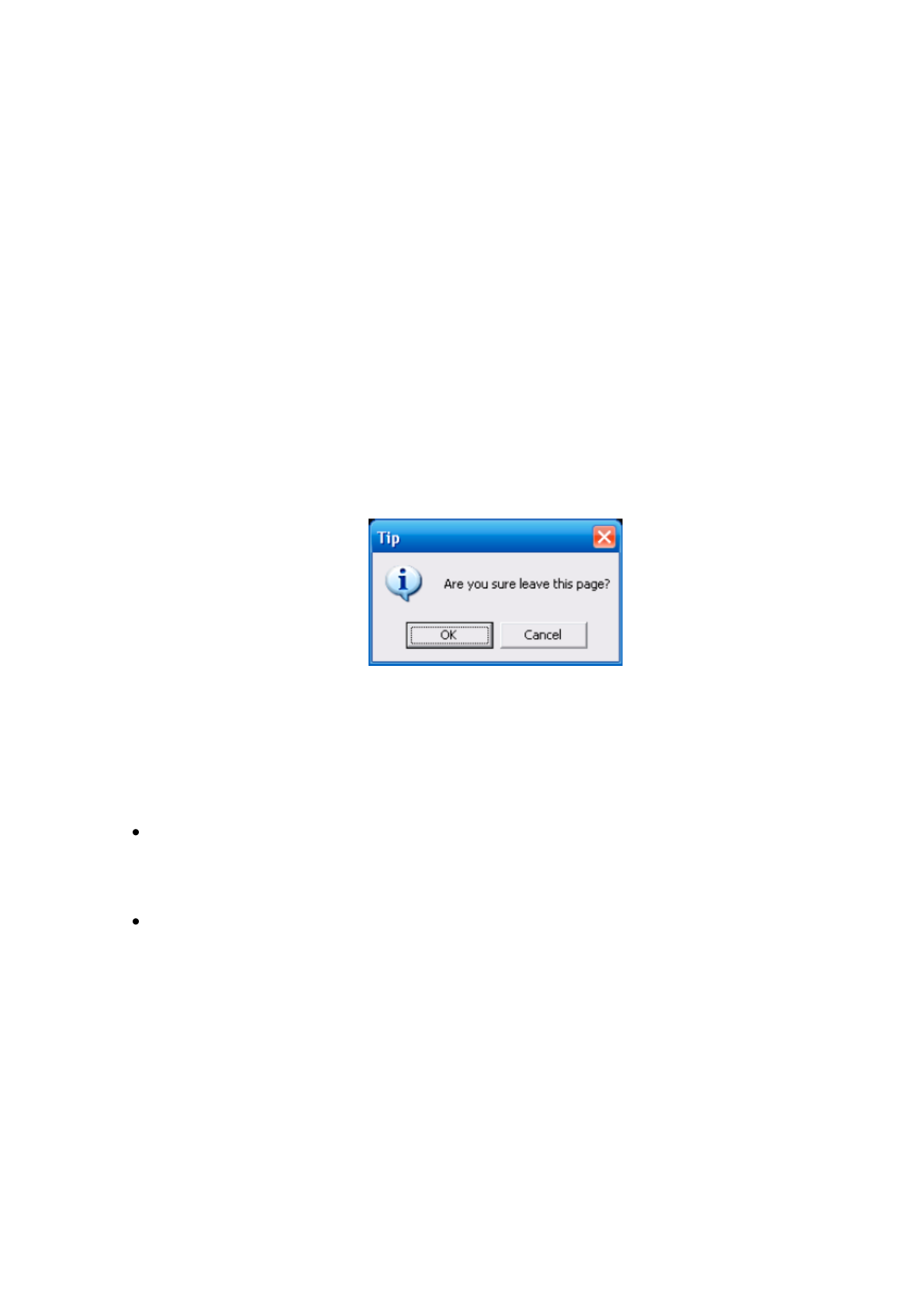

Вы выйти из текущего окна или нет (см. рисунок 7-21). Щелкните на OK, и система за-
кроет текущее окно мониторинга. Например, если Вы щелкаете кнопкой настройки
Config в режиме мониторинга, система выдаст такое диалоговое окно. Если вы щелк-
ните на OK, система закроет текущее окно мониторинга и откроет окно настройки
.
Окно мониторинга появляется автоматически после того, как Вы закроете окно на-
стройки. Когда Вы переключаетесь с режима поиска в режим настройки, система так-
же выдает аналогичное диалоговое окно с запросом подтверждения
.
Нажмите кнопку
OK
и Вы увидите, как система закроет окно воспроизведения и откроет окно настрой-
ки. Отметьте: система не будет открывать окно воспроизведения снова после того,
как Вы закроете окно настройки.
Рис. 7-21
5)
Если Вы осуществляете регистрацию через глобальную сеть, система не поддержи-
вает активацию тревоги для запуска функции видео функция в окне настройки сигна-
ла тревоги Alarm.
Важно:
В режиме многоканального мониторинга система принимает дополнительный поток
для мониторинга по умолчанию. Вы не можете изменить это вручную. Выполняется
попытка синхронизировать все каналы. Отметьте: эффект синхронизации зависит от
характеристик Вашей сети.
С точки зрения полосы пропускания система не может поддерживать функции монито-
ринга и воспроизведения одновременно. Система автоматически закрывает окно мо-
ниторинга и воспроизведения, когда Вы ищете настройку в окне конфигурации - это
должно увеличить скорость поиска.
7.5
Конфигурирование
7.5.1
Информация о системе
7.5.1.1
Информация о версии
Здесь вы можете увидеть свойства аппаратного обеспечения устройства и информацию о
версии программного обеспечения (см. рисунок 7-22).
