17

в.

Вход сигнала тревоги является низковольтным сигналом.

г.

Тип сигнала тревоги может быть либо НР (нормально разомкнутый) либо НЗ (нормально
замкнутым).

д.

При соединении двух DVR или соединении DVR с другим устройством, используйте реле
для их разделения.

2.

Выход сигнала тревоги

Выходной  порт  сигнала  тревоги  не  должен  напрямую  соединяться  к  нагрузке  большой
мощности.  Ток  не  должен  превышать  1 А  во  избежание  больших  токов,  которые  могут
привести  к  повреждению  реле.  Используйте  совместный  пускатель  для  создания  соеди-
нения между выходным портом сигнала тревоги и нагрузкой.

3.

Подключение дешифратора PTZ

а.

Убедитесь в том, что дешифратор имеет общее заземление с DVR, в противном случае
невозможно контролировать PTZ. Рекомендуется экранированный витой провод, и для со-
единения к заземлению используется экранированный слой.

б.

Избегайте высокого напряжения. Обеспечьте правильную разводку и меры защиты от мол-
нии.

в.

Для очень длинных проводов сигнала, сопротивление 120 Ом должно быть параллельно
соединено между линиями А и В на дальнем конце, чтобы уменьшить отражение и гаран-
тировать качество сигнала.

г.

Контакты «485 А, В» DVR не могут параллельно соединяться с контактами «порт 485» дру-
гого устройства.

д.

Напряжение между линиями А, В дешифратора должно быть меньше 5 В.

4.

Убедитесь в том, что внешнее устройство надежно заземлено.

Неправильное заземление может привести к повреждению микросхемы.

3.8.1

Подробная информация о соединении входа и выхода сигнала тревоги

Информация  о  входах  и  выходах  тревожной  сигнализации  приведена  в  следующей  таб-
лице.

Важно!

Обратитесь к спецификациям для получения информации о числе каналов входа и вы-
хода сигнала тревоги. Не просто пересчитывайте число каналов входа и выхода сигна-
ла тревоги в соответствии с портами на задней панели.

3.8.1.4

Серия 1.5U HD-SDI 1080P

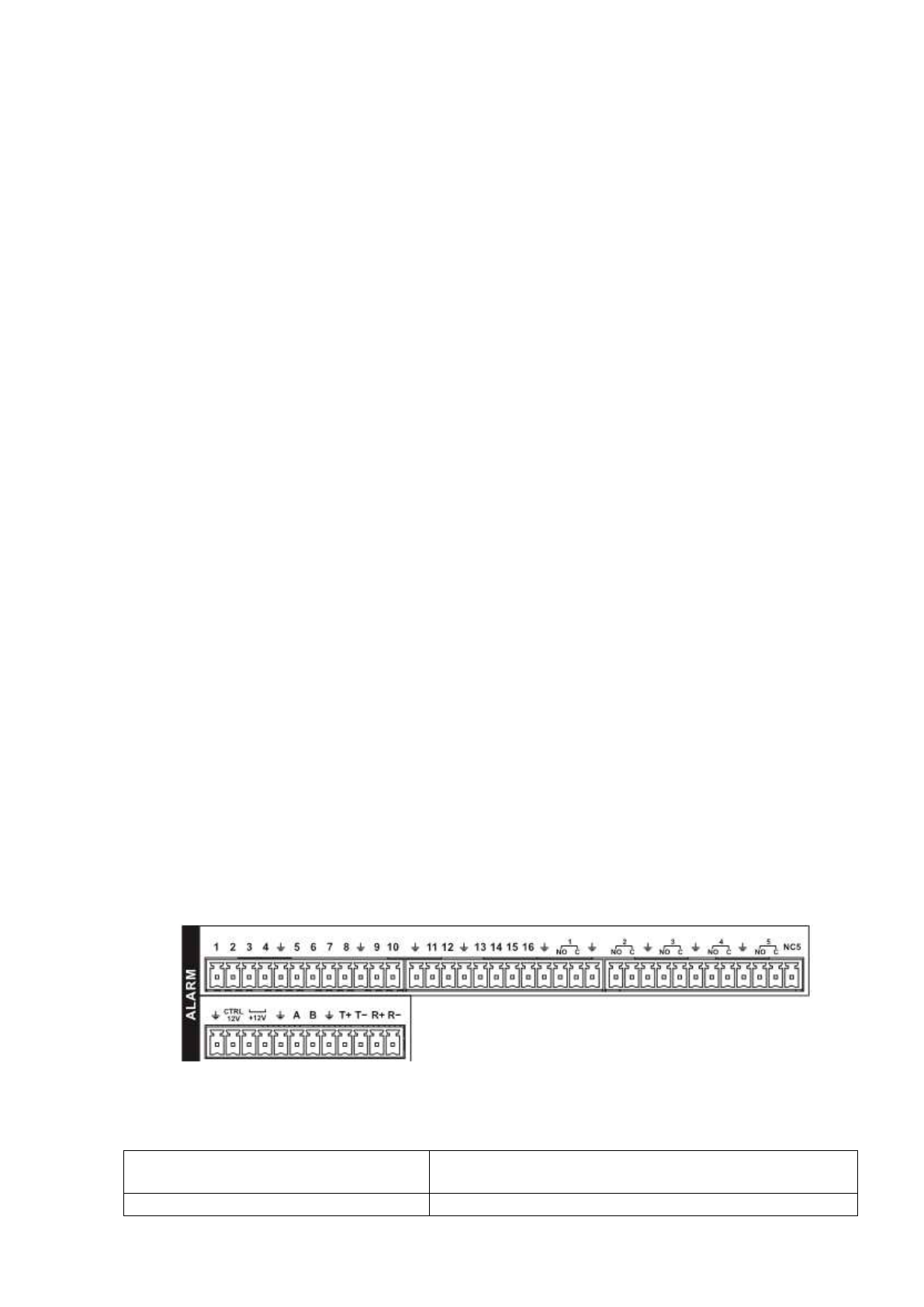

Интерфейс устройств серии 1.5U

HD-SDI 1080P

показан на рисунке 3-5.

Рис. 3-5

Детальная информация о входах и выходах приведена в следующей таблице.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14,
15, 16

От ALARM 1 до ALARM 16. Тревога становится актив-
ной при низком напряжении.

НР1 C1,

Первые 4 группы – это группы нормально разомкнутых
