149

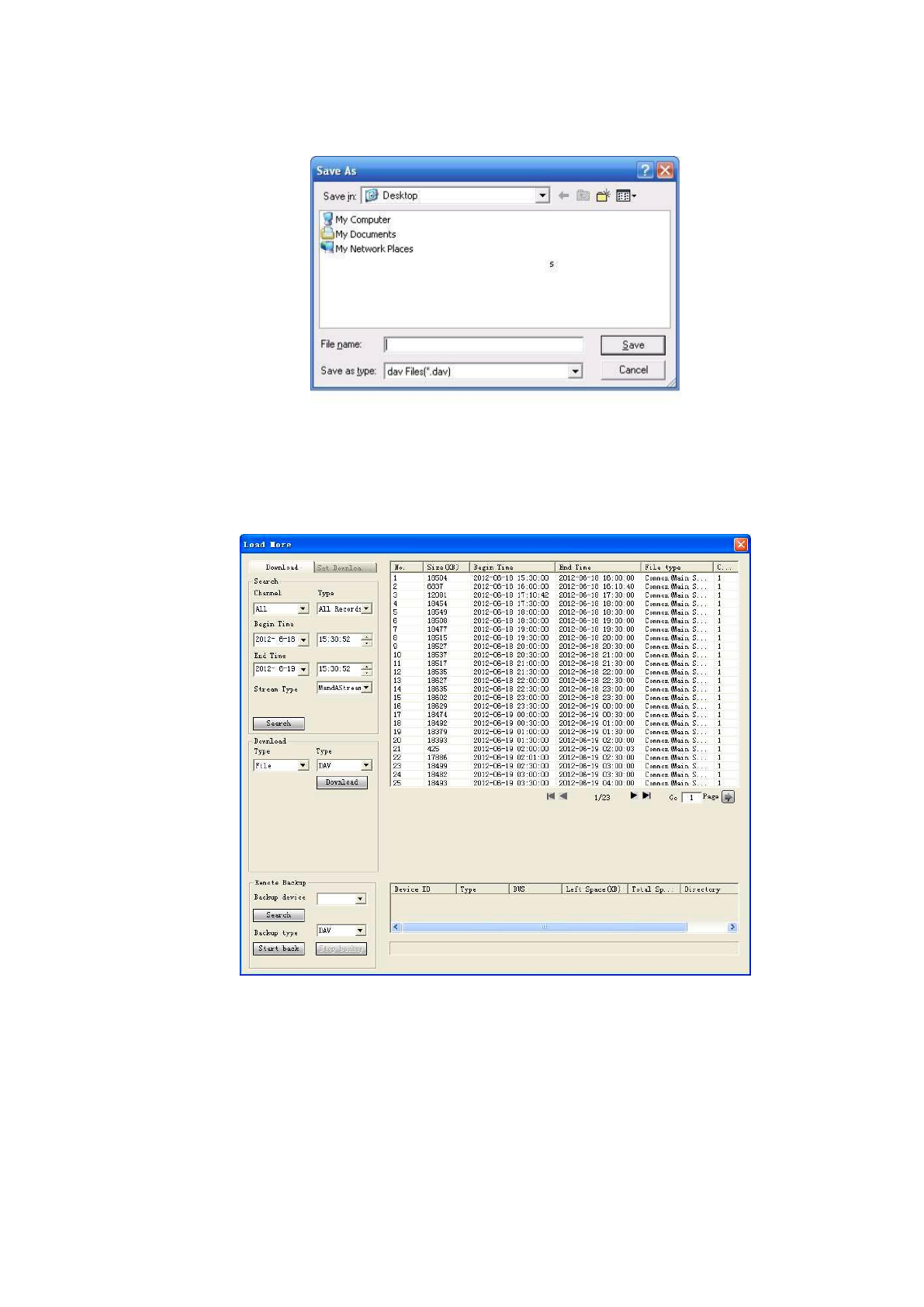

Выберите файлы, которые вы хотите переслать и затем нажмите кнопку, появится диало-
говое окно, показанное на рисунке 7-68, теперь можно указать имя файла (File name) и
путь для пересылки файлов на ваш локальный ПК.
Рис. 7-68
Загрузка больше количества данных
Вы можете найти запись или снимок. Для этого выберите канал записи, тип записи и вре-
мя записи, чтобы загрузить. См. рисунок 7-69.
Рис. 7-69
Удаленное создание резервной копии
На рисунке 7-69 показана панель удаленного резервирования (нижний левый угол окна).
Это позволяет Вам удаленно сделать копию записи или снимка на Ваших локальных но-
сителях данных USB через сеть Интернет. Щелкните кнопкой поиска; Вы можете выбрать
доступное устройство хранения (см. рисунок 7-69). Выберите его из выпадающего списка,
затем начините процесс копирования. Чтобы задать путь загрузки устройства, обратитесь
к разделу 7.3.4.
