105
Start Dialogue
(Начать диалог)
Нажмите эту кнопку, чтобы активировать возможность разговоров. Нажмите кнопку
[
▼
]
для выбора режима двусторонних разговоров. Имеются следующие опции: DEFAULT (ПО
УМОЛЧАНИЮ), G711a, G711u и PCM.
Отметьте: входной звуковой порт из устройства к клиентской части приложения использу-
ет входной звуковой порт первого канала. В процессе двустороннего разговора, система
не шифрует звуковые данные из канала 1.
Local Play (Локальное воспроизведение)
Интернет может воспроизводить сохраненные (с расширением *.dav) файлы на ПК.

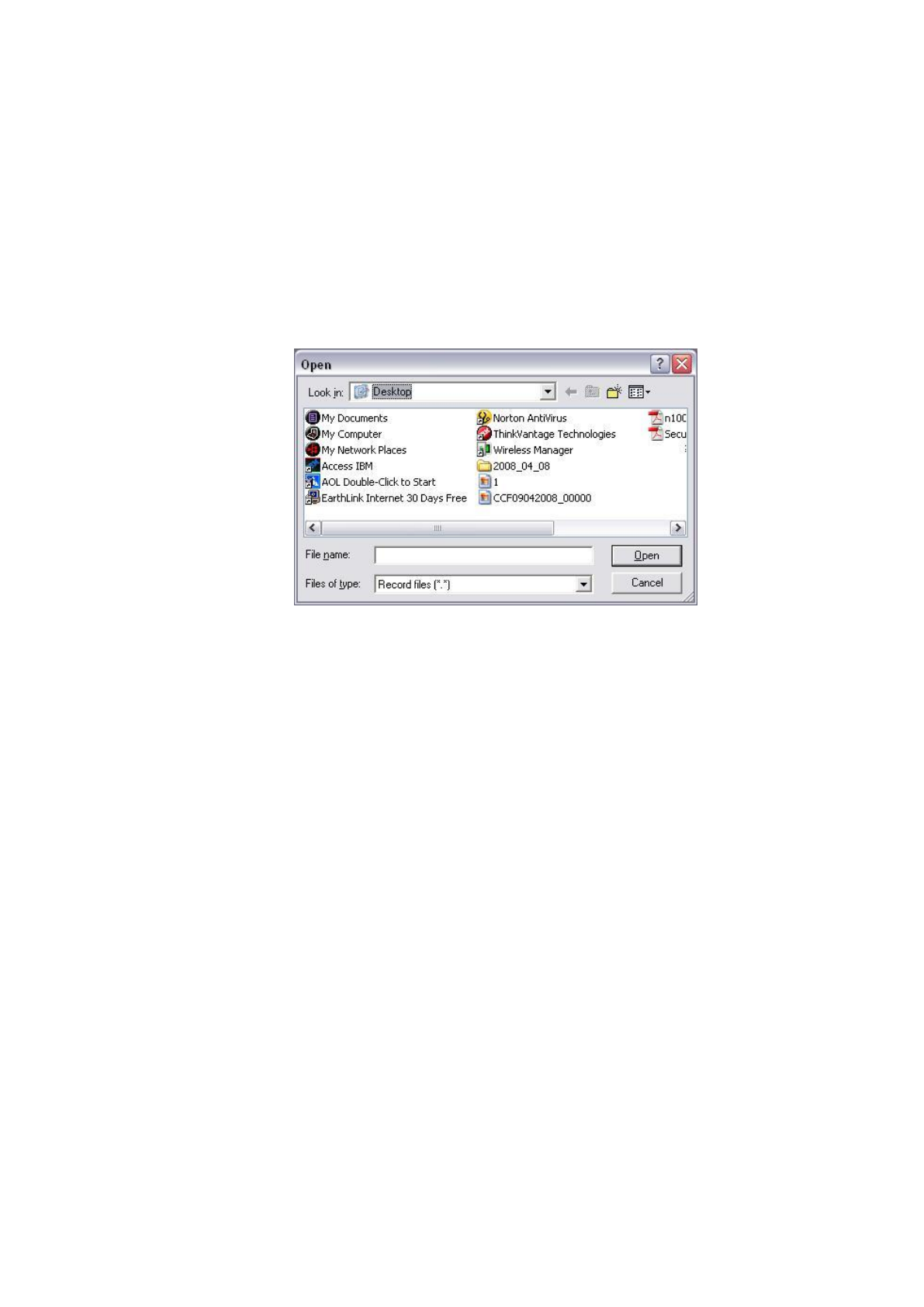

Нажмите кнопку Local play (Локальное воспроизведение), появится следующий окно для
выбора пользователем файла для локального воспроизведения (см. рисунок 7-10).
Рис. 7-10
7.3.2 PTZ
До выполнения операции PTZ, убедитесь в том, что протокол PTZ установлен правильно
(см. главу 7.5.2.8 «PTZ» -> Pan/Tilt/Zoom).
Нажмите кнопку PTZ, появится окно, показанное на рисунке 7-11.
