– 35 –

Глава 3 Подготовка — Дополнительные принадлежности

ЖК-монитор

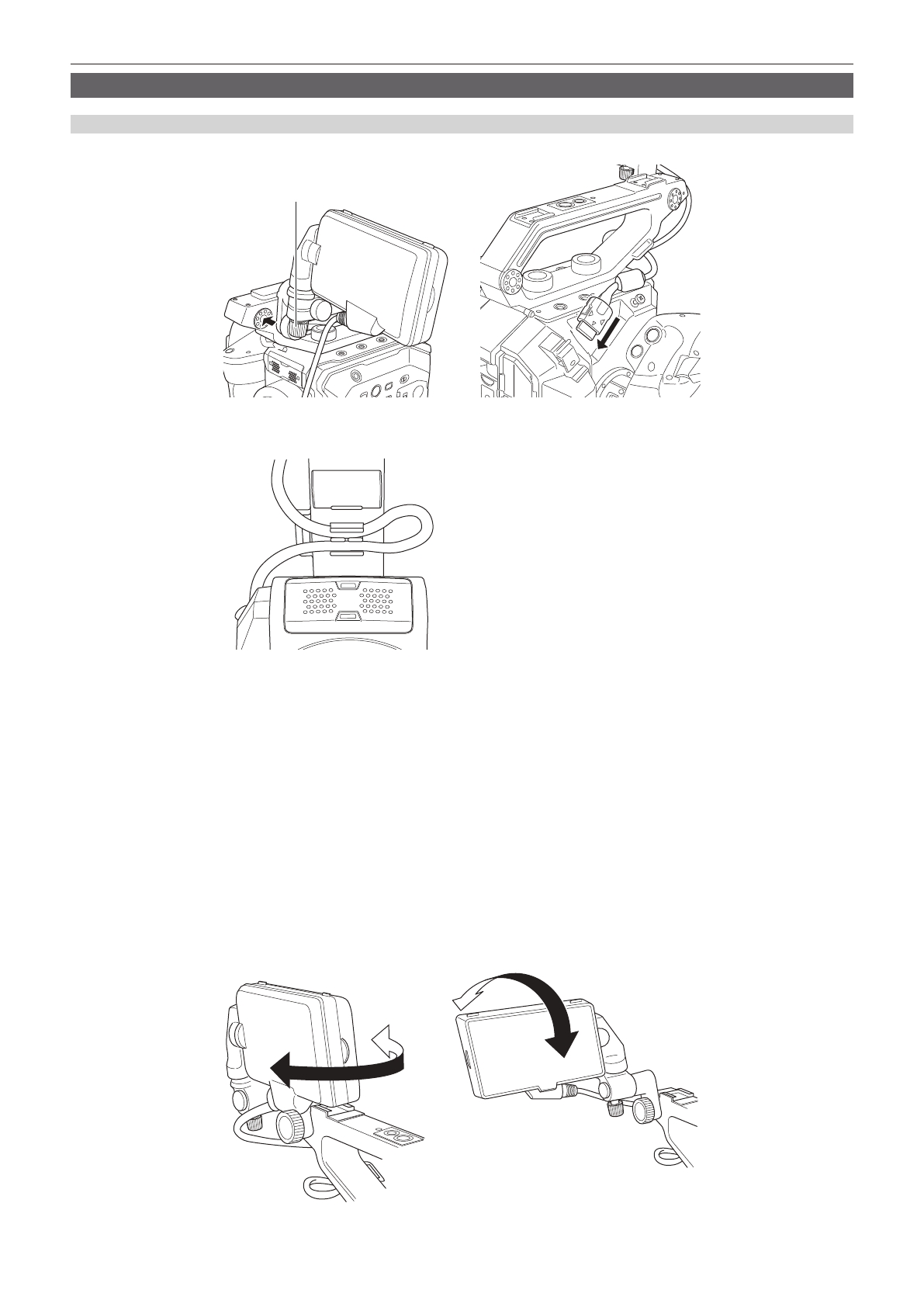

Установка ЖК-монитора

Установите поставляемый в комплекте ЖК-монитор на крепление ЖК-монитора.

Рис. 1

Рис. 2

Рис. 3

Винт

1

Вставьте поставляемый в комплекте ЖК-монитор в крепление ЖК-монитора на ручке. (Рис. 1)

f

Его также можно установите в отверстия для крепления дополнительных принадлежностей сверху на видеокамере.

2

Зафиксируйте поставляемый в комплекте винт, повернув его по часовой стрелке.

3

Откройте крышку разъема для разъема <LCD> и подключите кабель ЖК-монитора к разъему <LCD>. (Рис. 2)

f

Выполните подключение, совместив отметку

a

 на разъеме <LCD> с отметкой

s

 на разъеме подключения кабеля ЖК-монитора.

f

Выполните подключение, убедившись, что отметка

s

 на разъеме подключения кабеля ЖК-монитора направлена наружу.

4

Присоедините кабель ЖК-монитора к зажиму кабеля ЖК-монитора. (Рис. 3)

r

Регулировка угла ЖК-монитора

ЖК-монитор можно повернуть вертикально или горизонтально, чтобы отрегулировать до угла для легкого просмотра.
Экран VIEW можно инвертировать по вертикали или по вертикали и горизонтали с помощью переключателя <MIRROR>, что обеспечивает
выполнение съемки в зеркальном режиме и т. п.
Рекомендуется закрывать ЖК-монитор для его защиты, когда видеокамера не используется или транспортируется.
