– 21 –

Глава 2 Описание компонентов — Видеокамера

7  Разъем <AUDIO INPUT 1>/<AUDIO INPUT 2> (XLR, 3-контактный)

Используется для подсоединения оборудования для звукозаписи или внешнего микрофона.

8  Разъем <HDMI>

Разъем для вывода видеосигнала путем подключения к монитору и т. п.

9  Разъем <USB2.0 HOST>

Можно подключиться к беспроводной локальной сети, когда установлен совместимый с видеокамерой беспроводной модуль
(приобретается дополнительно).

10  Разъем <SERVICE>

Разъем обслуживания.

11  Кнопка отсоединения батареи

Используется при удалении батареи с камеры.

12  Разъем головной гарнитуры

Используется для подключения головной гарнитуры для аудиомониторинга.

13  Разъем <SDI OUT>

Разъем для вывода сигнала SDI путем подключения к монитору и т. п.

14  Выходное вентиляционное отверстие

Выходное вентиляционное отверстие для охлаждения. Не блокируйте его во время использования видеокамеры.

15  Крепление батареи

Используется для крепления батареи.

16  Разъем <DC IN 12V>

Используется для подключения поставленного в комплекте блока питания и обеспечивает внешний источник питания.

17  Разъем <TC IN/OUT>

Используется для подключения к внешнему устройству и выводу/вводу временного кода.
Ввод стандартного временного кода при блокировании временного кода через внешнее устройство.
Ввод и вывод устанавливаются в меню [НАСТРОЙКИ ЗАПИСИ]

→

 [TC]

→

 [ВЫБР.ВХ./ВЫХ.TC].

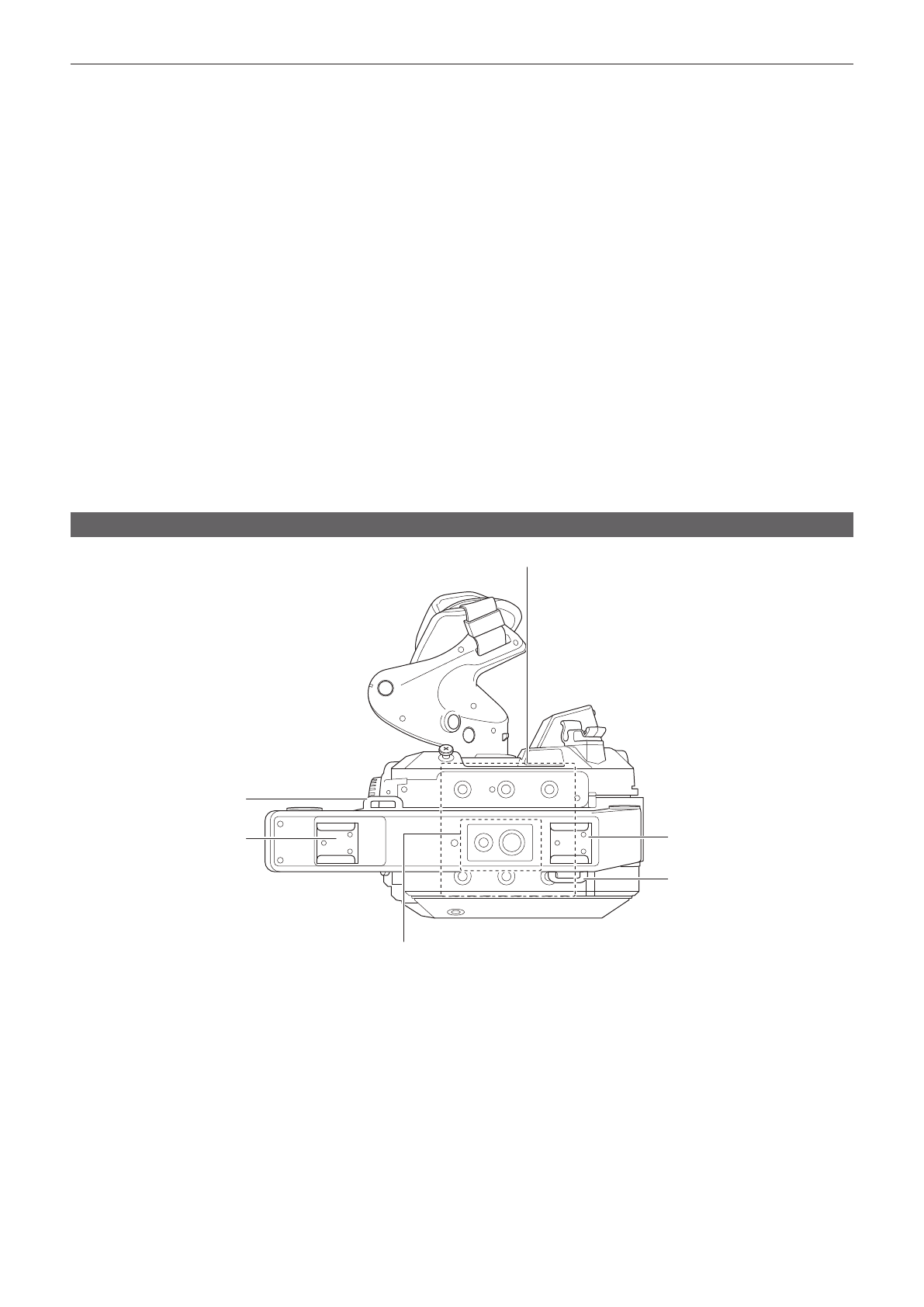

Верхняя панель

2

1

1

2

3

4

1  Крепление для плечевого ремня

Используется для присоединения поставленного в комплекте плечевого ремня. (стр. 37)

2  Башмак для аксессуаров

Используется для подключения лампы для видеокамеры.

3  Отверстия для крепления дополнительных принадлежностей

Используется для крепления ручки и аксессуаров, например ЖК-монитора.

f

Размер отверстий для крепления

-

1/4-20 UNC (винт длиной 5,5 mm или короче)

4  Отверстие для крепления аксессуаров ручки

Используется для крепления аксессуаров к верхней части ручки.

f

Размер отверстий для крепления

-

1/4-20 UNC (винт длиной 5,5 mm или короче)

-

3/8-16 UNC (винт длиной 5,5 mm или короче)
