Глава 3 Подготовка — Дополнительные принадлежности

Зажим

Зажим уже установлен на видеокамеру.

Установка зажима

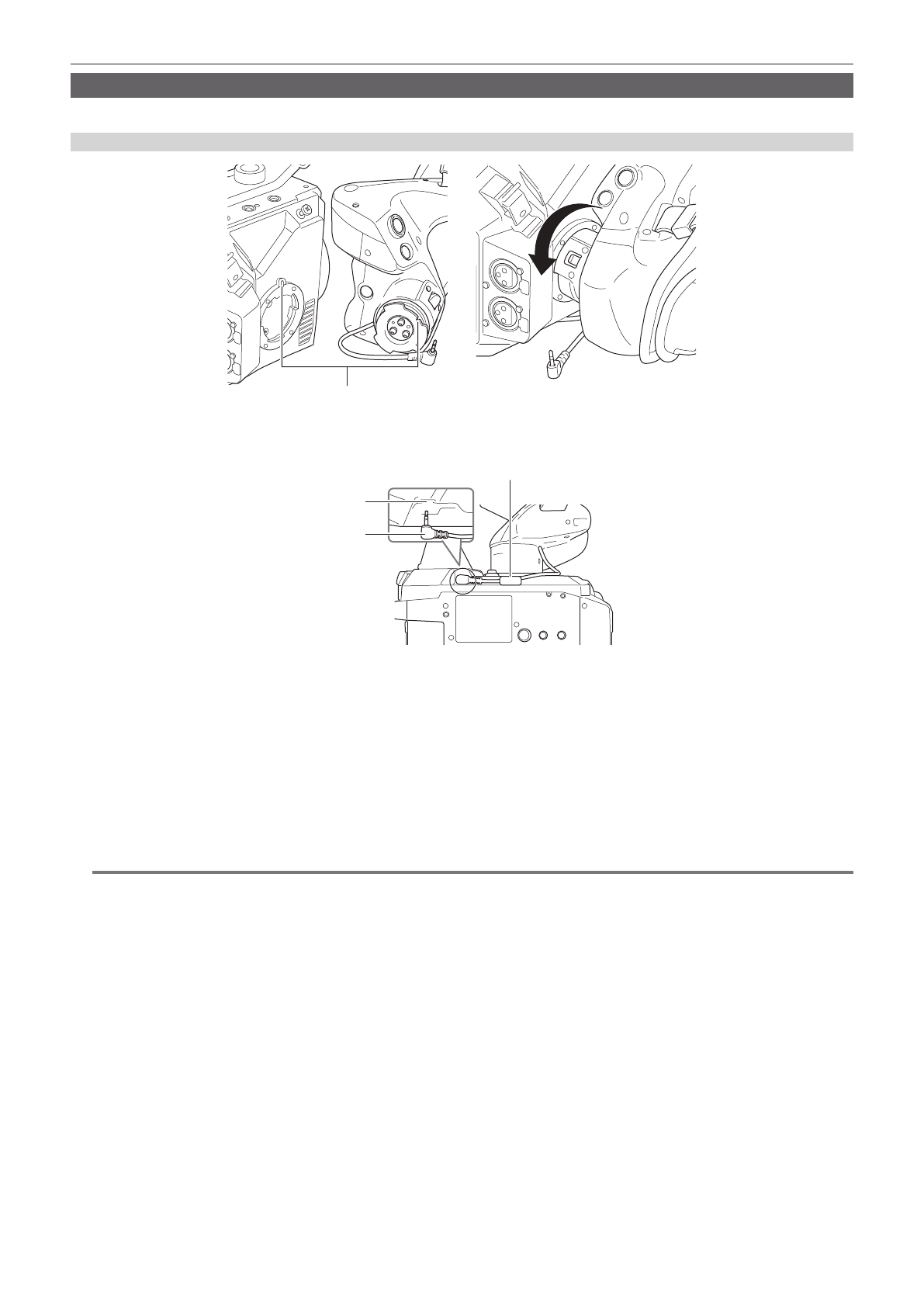

Рис. 1

Опорные точки установки

Разъем <REMOTE>

Кабель зажима

Зажим кабеля ручки

Рис. 2

Рис. 3

1

Вставьте зажим в видеокамеру. (Рис. 1)

f

Совместите опорные точки установки на креплении зажима на видеокамере с креплением зажима на зажиме при установке на
видеокамере.

2

Медленно поверните зажим против часовой стрелки до щелчка. (Рис. 2)

3

Подключите кабель зажима к разъему <REMOTE>. (Рис. 3)

4

Зафиксируйте кабель зажима с помощью зажима кабеля ручки. (Рис. 3)

@

@

ПРИМЕЧАНИЕ

t

Если установка не выполняется надлежащим образом, повторите установку с самого начала. Не применяйте излишнего усилия к зажиму и
видеокамере.

t

Храните кабель зажима внутри зажима кабеля зажима. Если кабель не спрятан, он может выпасть из нижней части при смене угла зажима
или он может защемиться при установке штатива.

t

Старайтесь не держать всю видеокамеру только за ручку, поскольку общая масса всей видеокамеры увеличивается после подсоединения
нескольких аксессуаров к основному корпусу. Ручка может быть повреждена.
