– 20 –

Глава 2 Описание компонентов — Видеокамера

2  Встроенный микрофон

Встроенный стереомикрофон <L>/<R>.

3  Передний индикатор записи

Горит при начале записи. Мигает, когда уровень батареи становится низким.
Мигание индикатора можно настроить в меню.

4  Оправа объектива EF

Используется для крепления объектива EF.

f

На рисунке показано состояние, когда прикреплена крышка крепления. Снимайте крышку крепления перед установкой объектива.

5  Кнопка разблокировки объектива

Фиксатор разблокируется, когда объектив снимается с видеокамеры.

6  Входное вентиляционное отверстие

Входное вентиляционное отверстие для охлаждения. Не блокируйте его во время использования видеокамеры.

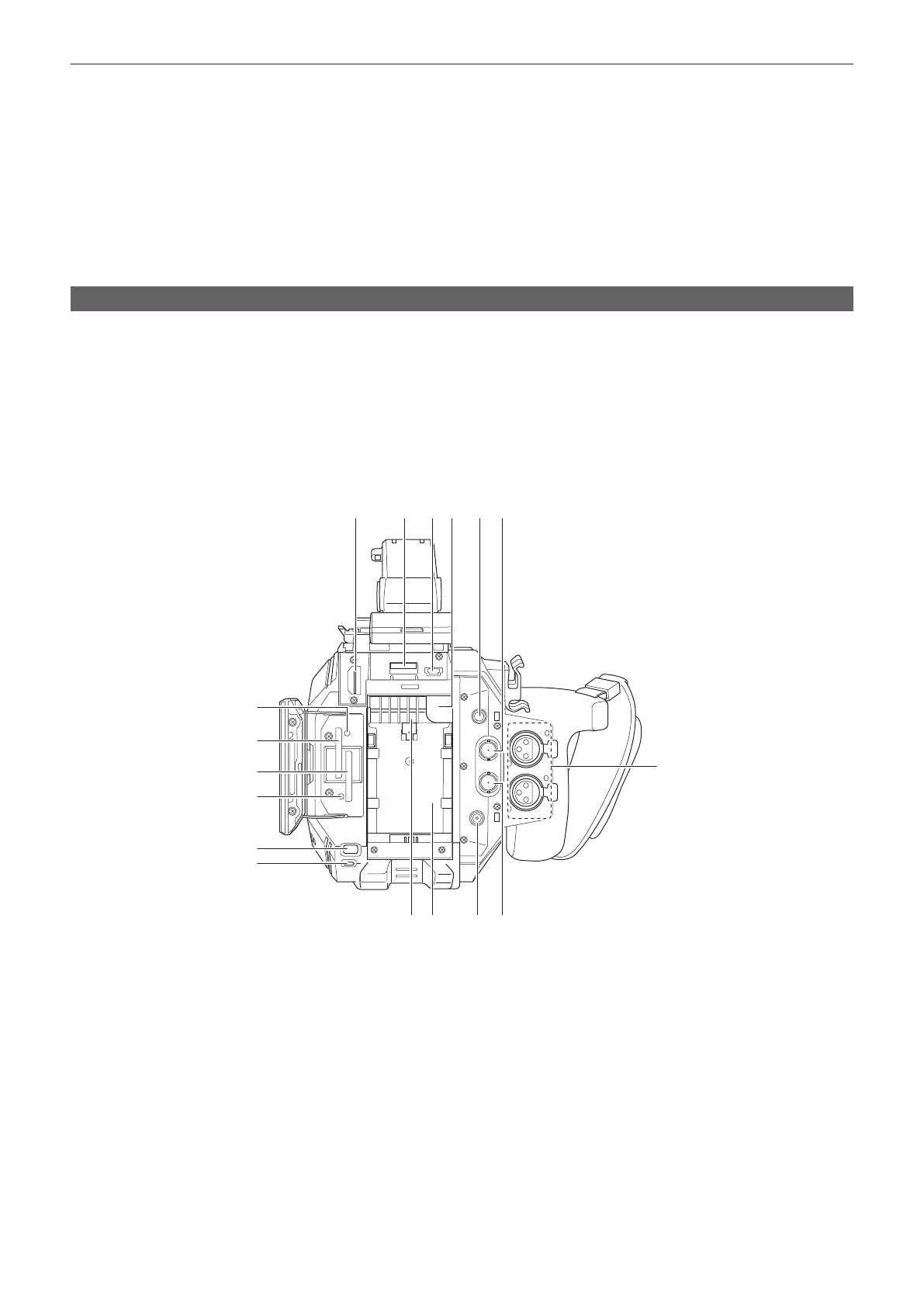

Задняя панель

Следующие разъемы, слоты для карт и индикаторы доступа к карте находятся под крышкой.

f

Разъем <HDMI>

f

Разъем <USB2.0 HOST>

f

Разъем <SERVICE>

f

Разъем головной гарнитуры

f

Разъем <SDI OUT>

f

Разъем <TC IN/OUT>

f

Разъем <DC IN 12V>

f

Слот карты 1/слот карты 2

f

Индикатор доступа к карте 1/индикатор доступа к карте 2

7

2

3

1

8

9

10 11 12 13

4

5

6

15

14

16 17

1  Индикатор доступа к карте 1

Обозначает состояние доступа (при записи и воспроизведении) к карте SD, вставленной в слот карты 1.
Мигание индикатора можно настроить в меню.

2  Слот карты 1

Слот для карты SD.

3  Слот карты 2

Слот для карты SD.

4  Индикатор доступа к карте 2

Обозначает состояние доступа (при записи и воспроизведении) к карте SD, вставленной в слот карты 2.
Мигание индикатора можно настроить в меню.

5  Кнопка <SLOT SEL>/<USER 7>

Выбирает слот карты для записи или воспроизведения.
Эту кнопку также можно использовать как кнопку USER (USER7).

6  Задний индикатор записи

Горит при начале записи. Мигает, когда уровень батареи становится низким.
Мигание индикатора можно настроить в меню.
