Глава 3 Подготовка — Соединение разъема <DC OUT> с внешним переключателем управления запуском/остановкой записи

Соединение разъема <DC OUT> с внешним переключателем управления

запуском/остановкой записи

Через разъем <DC OUT> видеокамеры может выводиться ток силой 1,5 A.
Подключение внешнего переключателя к этому разъему позволяет управлять запуском/остановкой записи.
Светодиодный индикатор, подключенный к этому разъему, также может быть использован в качестве индикатора записи. Это может быть
полезным для съемки видео видеокамерой, зафиксированной на кране.

1
2

3

4

Светодиод

Сопротивле

ние

запуск

/

остановка

(

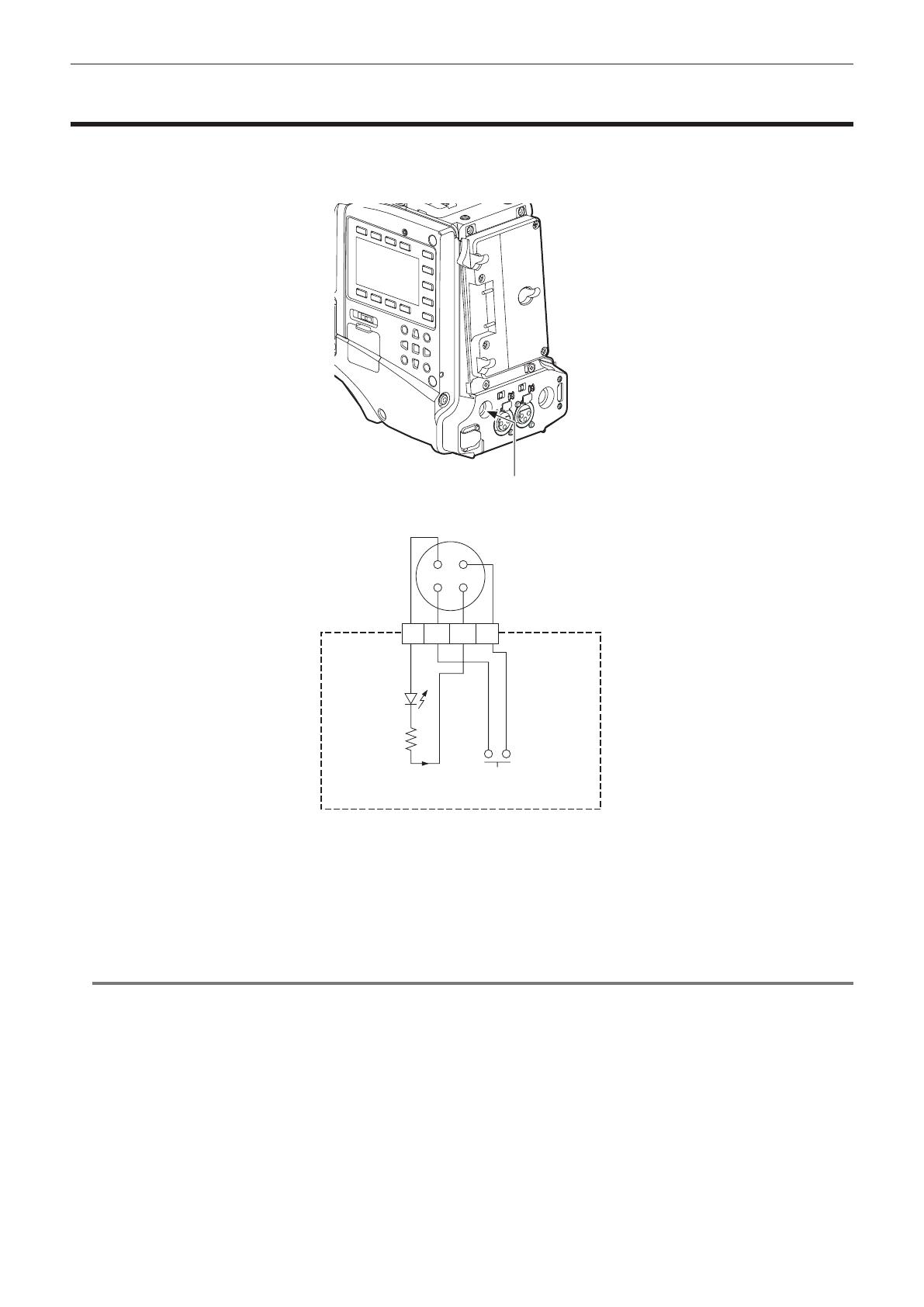

Пример

подключения

)

Разъем

кабеля

HR10A-7R-4SC (73)

Hirose Electric Co.

Запись

Разъем

 <DC OUT>

1  GND
2  TALLY OUT

Откройте выходной разъем сбоку видеокамеры
Индикатор записи горит: низкое сопротивление
Индикатор записи не горит: высокое сопротивление

3  Переключатель запуска/остановки записи

Подключается параллельно к кнопке <REC> на видеокамере и к кнопке <VTR> на объективе.

4

+

12 V

@

@

ПРИМЕЧАНИЕ

t

Убедитесь в соблюдении полярности перед подключением внешнего устройства. В противном случае, это может привести к неисправности.
