– 191 –
Глава 9 Подключение к внешним устройствам — Подключение базовой станции (AG-BS300E)

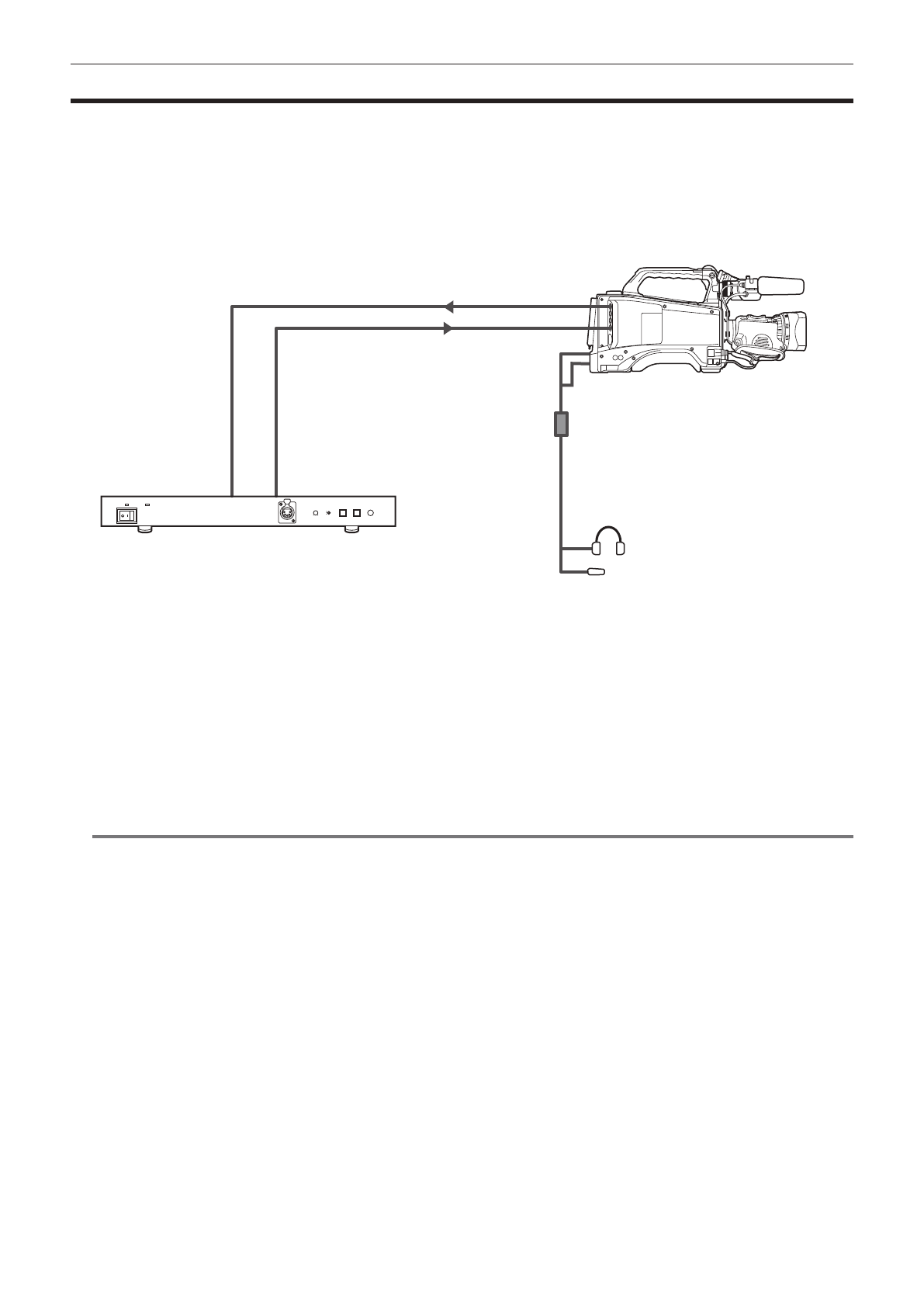

Подключение базовой станции (AG-BS300E)
Устройство можно использовать в качестве системы расширения путем непосредственного подключения к базовой станции AG-BS300E
(приобретается дополнительно).
r
Доступные функции
f
Функция принудительной синхронизации
f
Функция дистанционного управления
f
Функция возвращения
f
Функция внутренней связи (INCOM)
f
Функция TALLY/CALL
Релейный
кабель
AG-BS300E
Разъем
<SDI OUT1>
Разъем
<SDI OUT2/IN>
Разъем
<PHONES>
Разъем
<AUDIO IN CH1/3>
или
<AUDIO IN CH2/4>
Гарнитура
INCOM (
приобретается
дополнительно
)
Разъем
<CA IN>
Разъем
<CA OUT>
1
Установите в главном меню
→
[SYSTEM MODE]
→
[BS DIRECT MODE] значение [ON].
2
Подключите разъем <SDI OUT1> видеокамеры к разъему <CA IN> устройства AG-BS300E и разъем <SDI OUT2/IN>
видеокамеры к разъему <CA OUT> устройства AG-BS300E с помощью кабелей BNC.
3
Для использования INCOM установите для параметра [INCOM] в главном меню
→
[OTHER FUNCTIONS] значение [ON].
4
Подключите гарнитуру к разъемам <PHONES> и <AUDIO IN CH1/3> или разъему <AUDIO IN CH2/4> видеокамеры.
Используйте для подключения релейный кабель или разъем преобразования, если разъемы гарнитуры и видеокамеры не соответствуют
друг другу.
5
Установите уровень гарнитуры в главном меню
→
[OTHER FUNCTIONS]
→
[INCOM LEVEL]
→
[PHONE] и уровень
микрофона с помощью параметра [MIC].
Уровень гарнитуры также можно отрегулировать с помощью колеса <MONITOR>.
@
@
ПРИМЕЧАНИЕ
t
Подробнее см. в инструкции по эксплуатации устройства AG-BS300.
t
Разъем <SDI OUT2/IN> соответствует разъему <BS IN> устройства AG-CA300G. Разъем <SDI OUT1> соответствует разъему <BS OUT>
устройства AG-CA300G.
t
Систему расширения невозможно использовать, если в главном меню
→
[SYSTEM MODE]
→
[LINE&FREQ] установлено значение
[1080-59.94P], [1080-50P] или [1080-23.98PsF].
t
Используйте кабель BNC стандарта 5C-FW и длиной 100 m или короче.
t
Используйте адаптер переменного тока или аккумулятор для питания видеокамеры.
При использовании питания от устройства AG-BS300E подключите адаптер видеокамеры AG-CA300G (приобретается дополнительно) к
видеокамере.
t
Для функции INCOM можно использовать только динамический микрофон.
t
Изображение может прерываться при регулировке фазы в главном меню
→
[GENLOCK]
→
[H PHASE COARSE] устройства AG-BS300E. Это
не является неисправностью.
t
Устройство автоматически перезагрузится при переключении настройки в главном меню
→
[SYSTEM MODE]
→
[BS DIRECT MODE].
