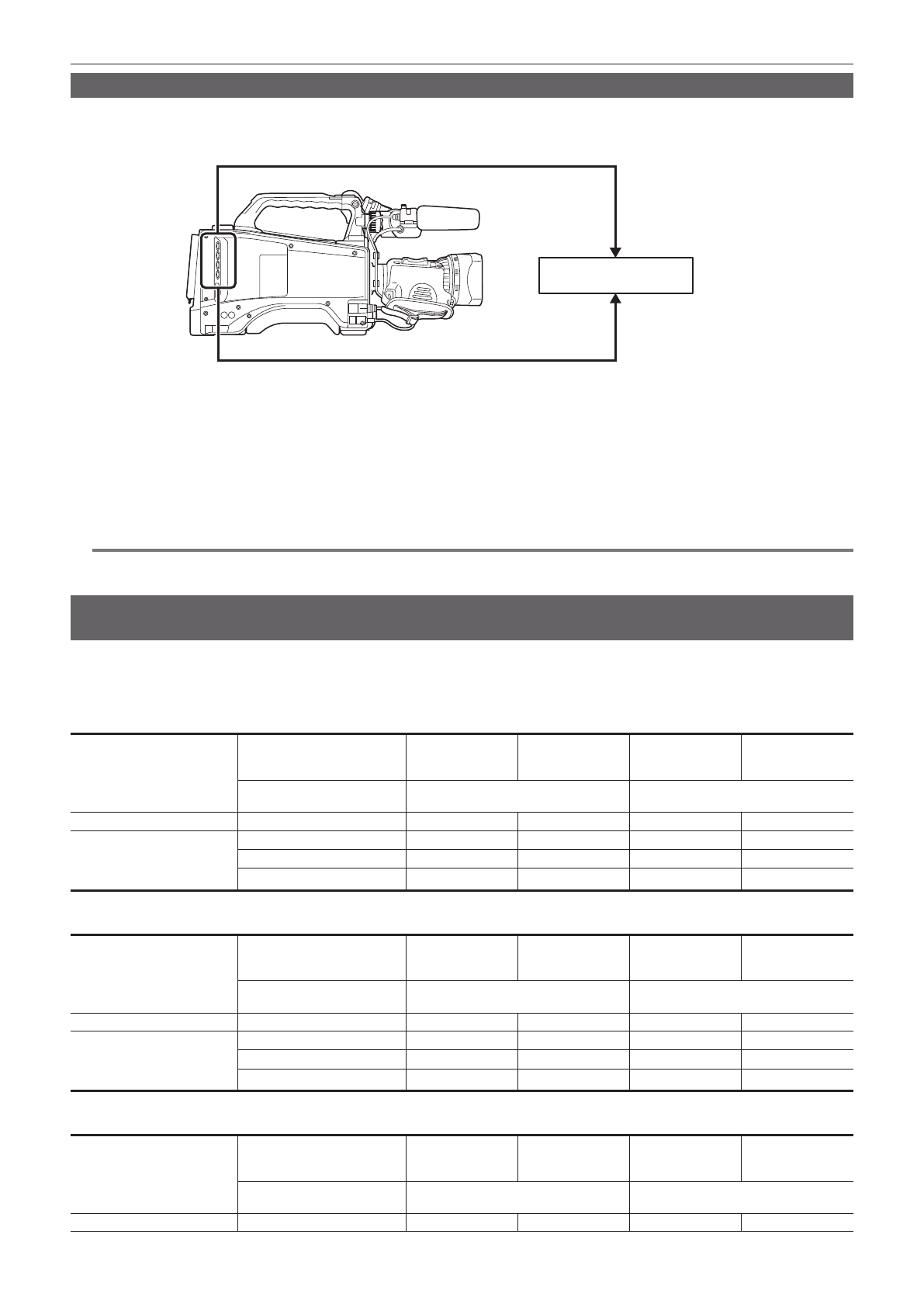

– 104 –
Глава 4 Съемка — Установка временных данных
Передача временного кода на внешнее устройство
Выходные временные коды можно передавать с видеокамеры на видеомагнитофон и другие записывающие устройства для сопоставления
изображений камеры или воспроизводимых изображений.
Разъем <TC IN/OUT>
Разъем <SDI OUT1>, <SDI OUT2/IN> или <GL IN/VIDEO OUT>
Разъем VIDEO IN
Разъем SDI IN
Разъем HD SDI IN
Разъем TC IN
Видеомагнитофон, и т
.
д
.
1
Установите значение [VIDEO OUT] в главном меню
→
[IN/OUT SEL]
→
[TC OUTPUT REF].
2
Установите значение [HD SDI] или [COMPOSITE] в соответствии с подаваемым выходом видео в главном меню
→
[IN/OUT
SEL]
→
[GENLOCK SETTING]
→
[GL PHASE].
3
Выберите значение [TCG/TCR] в главном меню
→
[IN/OUT SEL]
→
[TC OUT].
4
Выберите значение [TC OUT] в главном меню
→
[IN/OUT SEL]
→
[TC IN/OUT SEL].
@
@
ПРИМЕЧАНИЕ
t
Входной временной код выводится в соответствии с задержкой выхода видео, когда для параметра [TC OUTPUT REF] в главном меню
→
[IN/
OUT SEL] установлено значение [VIDEO OUT].
Подключение и настройка входа/выхода принудительной синхронизации и временного
кода
В таблице показаны взаимосвязи подключения и настроек входа/выхода принудительной синхронизации и временного кода.
Когда фаза входа принудительной синхронизации и фаза выхода сигнала камеры совпадают, отображается
l
, а когда они не совпадают,
отображается
×
.
r
Когда для формата записи видеокамеры установлено значение 1080P
Условия использования
камеры
Изображения и стандартные
сигналы, подаваемые с
внешних устройств
SDI
VIDEO
SDI
VIDEO
Вход принудительной
синхронизации
1080i
SD (480i/576i)
Настройки камеры
[GL PHASE]
[HD SDI]
[COMPOSITE]
[HD SDI]
[COMPOSITE]
Фаза входного сигнала
принудительной
синхронизации и выходного
сигнала камеры
Выход SDI (HD)
l
Опережение на 90H
l
Опережение на 90H
Видеовыход и выход SDI (SD)
Задержка на 90H
l
Задержка на 90H
l
Выход временного кода
l
l
l
l
r
Когда для формата записи видеокамеры установлено значение 1080i
Условия использования
камеры
Изображения и стандартные
сигналы, передаваемые с
внешних устройств
SDI
VIDEO
SDI
VIDEO
Вход принудительной
синхронизации
1080i
SD (480i/576i)
Настройки камеры
[GL PHASE]
[HD SDI]
[COMPOSITE]
[HD SDI]
[COMPOSITE]
Фаза входного сигнала
принудительной
синхронизации и выходного
сигнала камеры
Выход SDI (HD)
l
Опережение на 90H
l
Опережение на 90H
Видеовыход и выход SDI (SD)
Задержка на 90H
l
Задержка на 90H
l
Вывод временного кода
l
l
l
l
r
Если запись на видеокамере производится в формате 720P
Условия использования
камеры
Изображения и стандартные
сигналы, передаваемые с
внешних устройств
SDI
VIDEO
SDI
VIDEO
Вход принудительной
синхронизации
720P
SD (480i/576i)
Настройки камеры
[GL PHASE]
[HD SDI]
[COMPOSITE]
[HD SDI]
[COMPOSITE]
