– 192 –

Глава 9 Подключение к внешним устройствам — Подключение базовой станции (AG-BS300E)

r

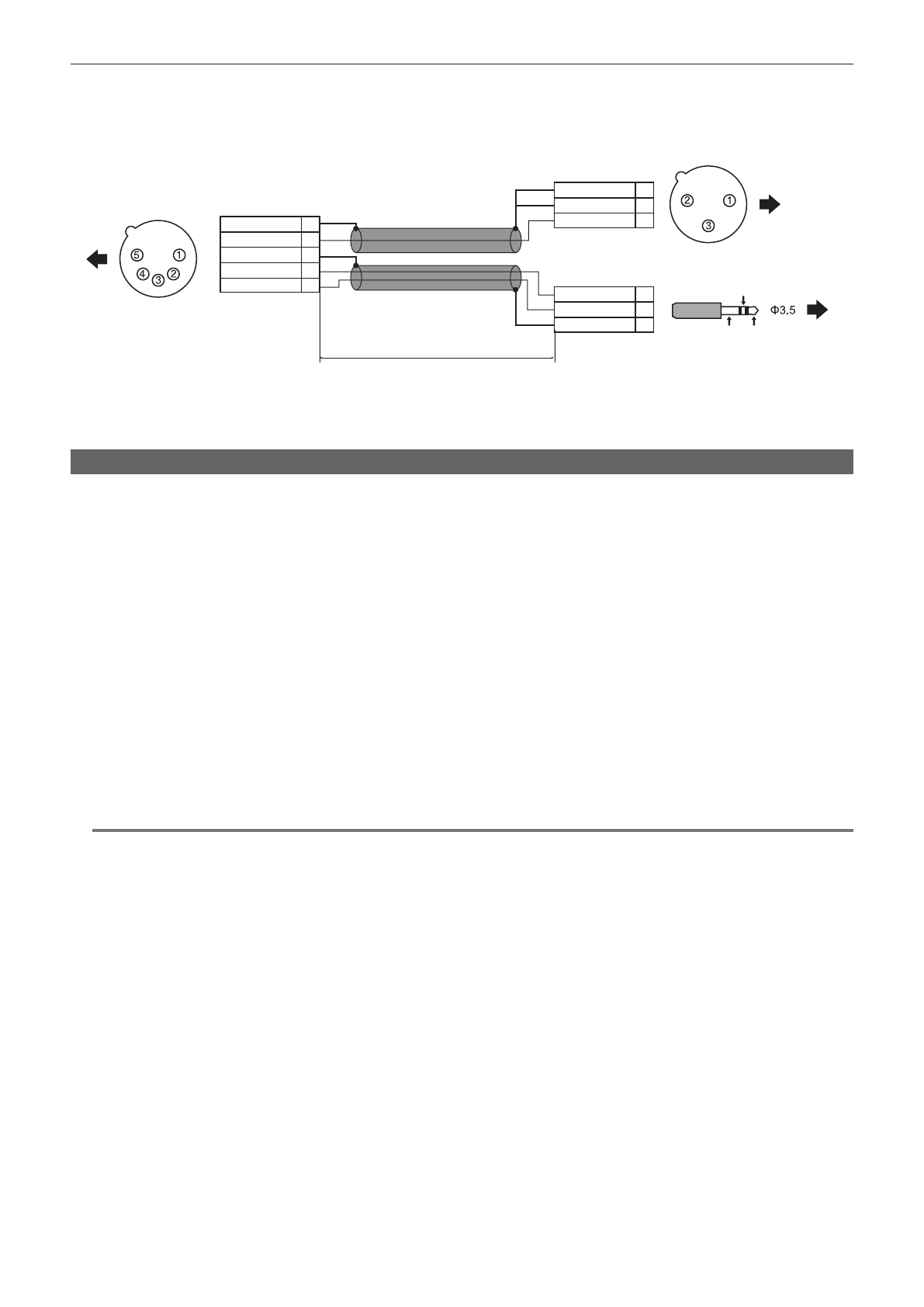

Спецификация релейного кабеля (пример подключения при 5-контактном разъеме гарнитуры INCOM)

GND

TALK

RECEIVE

GND

RECEIVE

1

2

4

3

5

GND

TALK (C)

TALK (H)

1

3

2

RECEIVE

RECEIVE

GND

R

L

G

R

L

GND

a

c

b

HA216P-5S (71)

Номер

компонента

 (

изготовителя

)

(Hirose Electric Co.)

HA216P-3S (71)

Номер

компонента

 (

изготовителя

)

(Hirose Electric Co.)

1-

проводная

экранированная

линия

200 mm

или

короче

2-

проводная

экранированная

линия

3-

полюсный

штифтовый

штекер

a:  подключите к гарнитуре INCOM
b:  подключите к разъему <AUDIO IN CH1/3> или <AUDIO IN CH2/4>
c:  подключите к разъему <PHONES>

Управление видеокамерой при работе [BS DIRECT MODE]

r

Видеосигнал

f

Разъем <SDI OUT1>: вывод сигнала с разъема <SDI OUT2>.

f

Разъем <GL IN/VIDEO OUT>: установка значения [VIDEO OUT]. Настройка в главном меню

→

 [IN/OUT SEL]

→

 [GL IN/VIDEO OUT SEL]

невозможна.

f

Разъем <SDI OUT2/IN>: установка значения [SDI IN]. Настройка в главном меню

→

 [IN/OUT SEL]

→

 [SDI OUT2/IN SEL] невозможна. В

главном меню

→

 [SYSTEM MODE]

→

 [REC SIGNAL] устанавливается значение [CAM], и сигнал, подаваемый на разъем <SDI OUT2/IN>, будет

использоваться в качестве сигнала принудительной синхронизации и обратного сигнала.

r

Аудиосигнал, если для параметра [INCOM] установлено значение [ON]

f

Запись и вывод: записываются и выводятся аудиоканалы 1 и 2. Запись и вывод аудиоканалов 3 и 4 невозможны.

f

Разъем <AUDIO IN CH1/3> или <AUDIO IN CH2/4>: аудиовход для гарнитуры INCOM. Запись невозможна.

f

Переключатель питания входа микрофона для разъема <AUDIO IN CH1/3> или <AUDIO IN CH2/4>: отключены независимо от положения
переключателя.

r

Кнопка <USER>

f

Кнопка <USER MAIN>: устанавливается значение [CAM RET]. При нажатии кнопки на видоискателе можно проверить обратный сигнал.

f

Кнопка <USER1>: устанавливается значение [BS CALL]. При нажатии кнопки загорается индикатор съемки устройства AG-BS300E.

f

Кнопка <USER2>: устанавливается значение [TALK]. Путем нажатия кнопки включается микрофон гарнитуры INCOM, и становится
возможным разговор с устройством AG-BS300E.

@

@

ПРИМЕЧАНИЕ

t

Значение кнопки <USER MAIN> и кнопки <USER1> на пульте дистанционного управления (AJ-RC10G) или пульте расширенного управления
(AG-EC4G), подключенном к устройству AG-BS300E, можно установить в главном меню

→

 [USER SW].

t

При нажатии кнопки <TALLY/CALL> устройства AG-BS300E произойдет следующее.
-  Загорятся индикатор съемки видоискателя, задний индикатор съемки на ручке и задний индикатор съемки видеокамеры.
-  При использовании видоискателя с зеленым индикатором съемки этот индикатор также загорится.
-  На видоискателе на несколько секунд отобразится дисплей [TALLY/CALL].
-  Дисплей [TALLY/CALL] будет мигать, пока горит подсветка интерфейса SmartUI.

t

Панель дистанционного управления (AK-HRP200G) невозможно подключить к видеокамере и использовать.
