– 29 –
Глава 3 Подготовка — Источник питания

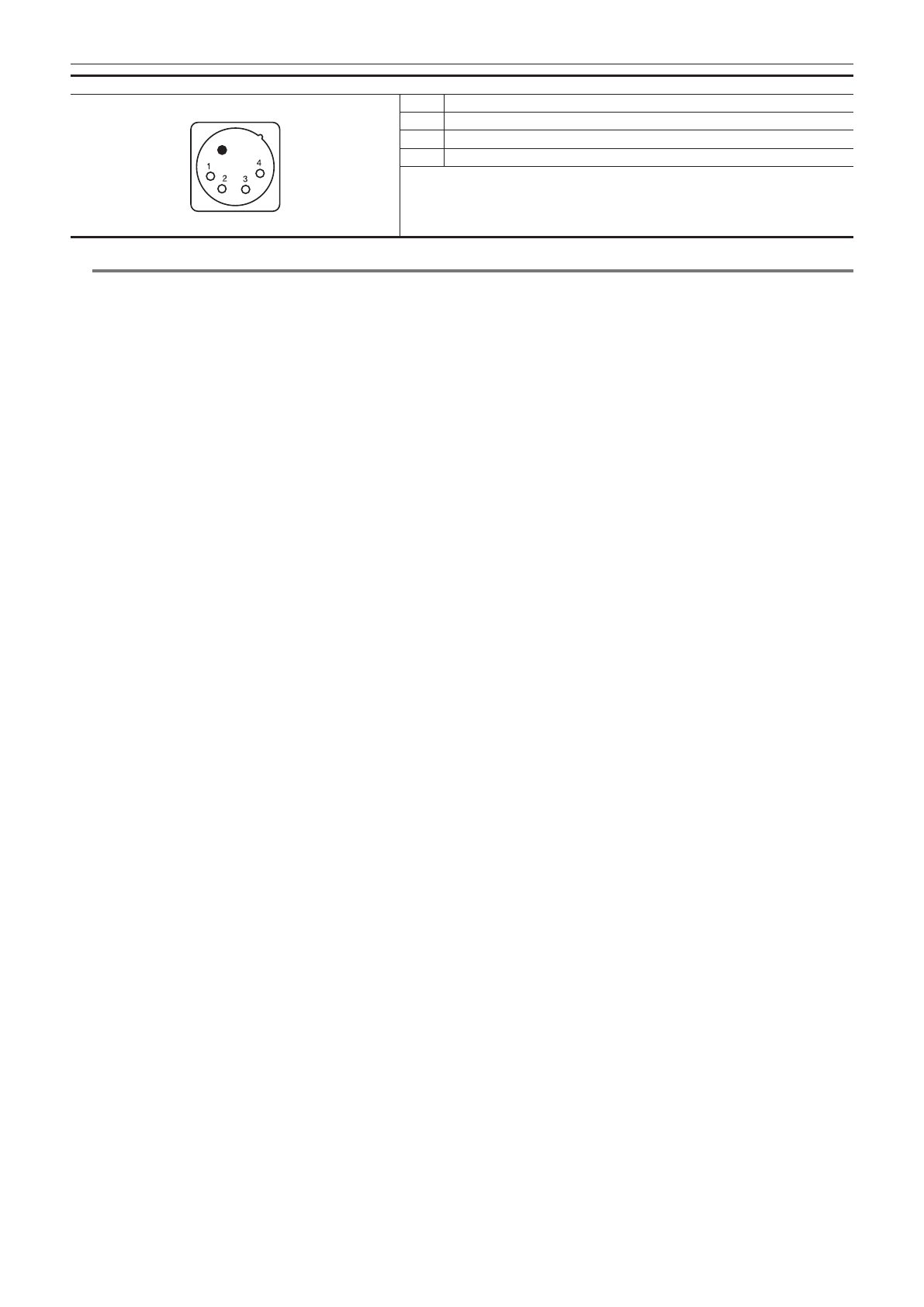

DC IN
1
GND
2
NC
3
NC
4
+
12 V
Panasonic Номер компонента: K1AA104H0038
Номер компонента (изготовителя): HA16RX-4P (SW1) (76) (Hirose Electric Co.)
@
@
ПРИМЕЧАНИЕ
t
Если подсоединены одновременно батарея и внешний источник питания постоянного тока, то внешний источник питания постоянного тока
имеет приоритет. Батарея может быть снята во время питания от внешнего источника питания постоянного тока.
t
При использовании внешнего источника питания постоянного тока установите переключатель <POWER> на видеокамере в положение
<ON> после включения переключателя <POWER> на внешнем источнике питания постоянного тока. Если операции производить в обратном
порядке, то видеокамера может быть повреждена из-за того, что внешний источник питания постоянного тока нарастает слишком медленно.
t
Если питание поставляется от разъема <DC IN>, схема освещения работать не будет. Схему освещения можно использовать, только когда
питание поставляется от пластины батареи Anton/Bauer.
t
При подключении батареи к разъему <DC IN> выберите тип батареи в главном меню
→
[BATTERY SETUP]
→
[EXT DC IN SELECT]. В этом
случае отображение оставшегося уровня в % невозможно даже для батарей с функцией индикатора уровня батареи.
