Глава 2 Описание компонентов — Дисплей SmartUI (экран [HOME])

Дисплей SmartUI (экран [HOME])

TCG

NDF  SLAVE  P -REC

1

2

MEDIA

E

F

BATT

E

F

CH1

CH2

A

3

1

4

6

5

2

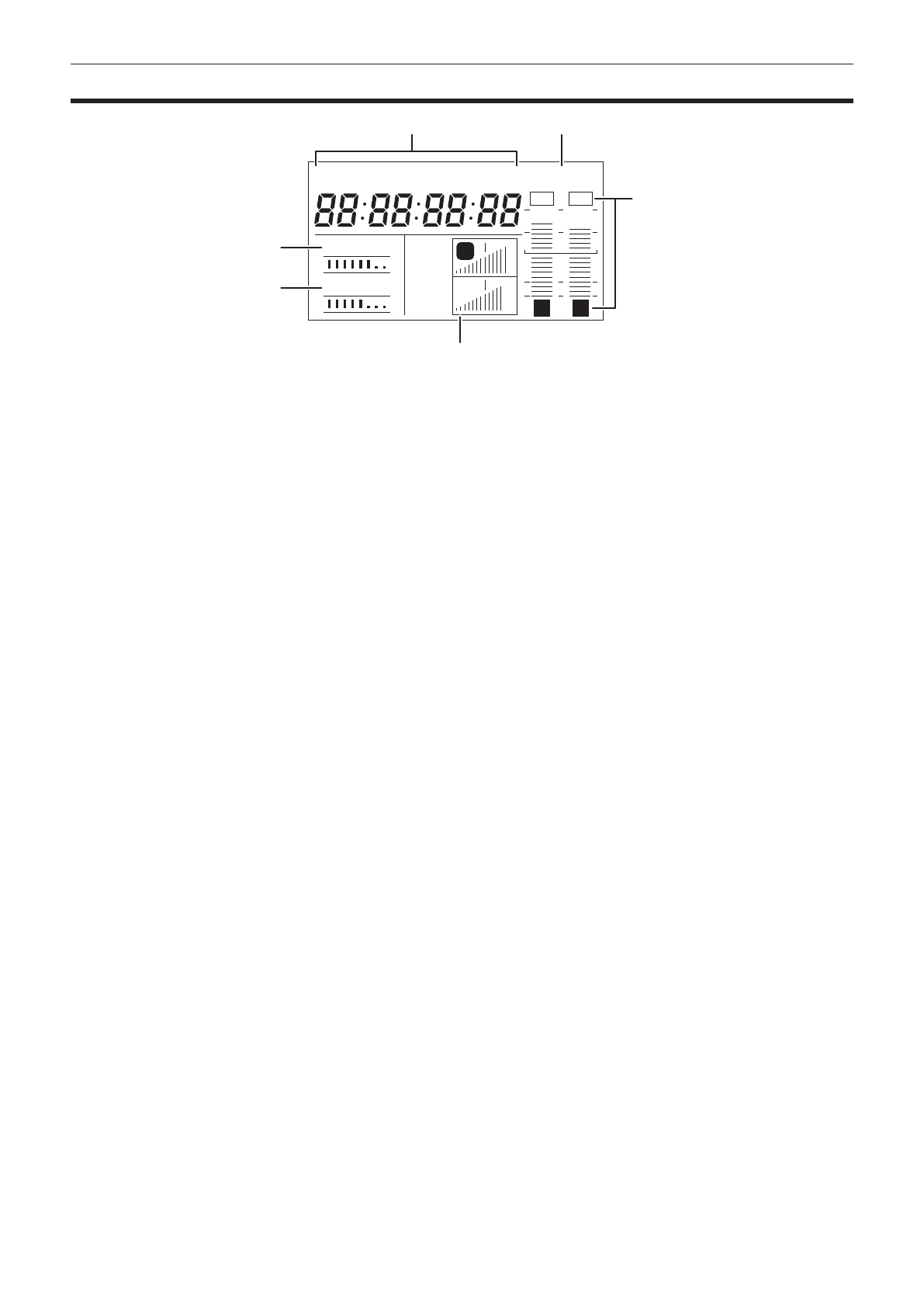

1  Шкальный индикатор свободного места на носителе информации

Показывает оставшееся свободное место на карте P2 при помощи дисплея с 7 делениями.
Каждое деление соответствует трем минутам и уменьшение времени, оставшегося для записи на карте P2, обозначается делениями,
которые гаснут по одному делению за один раз.

2  Шкальный индикатор уровня заряда батареи

При использовании батареи с цифровой индикацией (заряд отображается в %), все семь делений до положения F горят, если уровень
заряда батареи составляет 70% или выше.
Когда уровень заряда батареи падает ниже 70%, деления гаснут одно за другим при каждом снижении на 10%.

3  Аудиометр канала

Одно деление обозначает увеличение на 2 dB с минимальным значением на шкале

−

34 dB. Индикатор [OVER] отображается при помощи

r

в крайнем верхнем положении.
При каждом нажатии кнопки <MONITOR SEL> происходит переключение между [CH1]/[CH2], стерео, [CH3]/[CH4], а вместе с этим
переключается отображение канала на аудиометре. (стр. 160)
Выход каналов к монитору звука отображается белыми пробелами.
Если выбрано стерео, оба канала отображаются белыми пробелами.

4  Индикаторы временного кода

При каждом нажатии кнопки <COUNTER> дисплеи меняются в таком порядке: [COUNTER]/[CLIP]

→

 [TCG[R]]

→

 [UBG[R]]

→

 [VUBG[R]]

→

[COUNTER]/[CLIP] (в видоискателе не отображается)*

→

 [COUNTER]/[CLIP].

*  Временной код на экране видоискателя не отображается.

[COUNTER]/[CLIP]:

отображается значение счетчика в формате «часы:минуты:секунды». Если в главном меню

→

 [DISPLAY SETUP]

→

[REC COUNTER] выбран параметр [TOTAL], отобразится [COUNTER]. При выборе [CLIP] отобразится [CLIP].

[TCG[R]]:

 отображается значение временного кода в формате «часы:минуты:секунды:кадры».

[UBG[R]]:

 отображение значения пользовательской информации.

[VUBG[R]]:

 отображение значения пользовательской информации для VITC.

[NDF]:

указывает, когда временной код находится в режиме без пропуска кадров.

[DF]:

указывает, когда временной код находится в режиме с пропуском кадров.

[HOLD]:

указывает, когда проводится считывание значений генератора временного кода.

[F-RUN]:

указывает, что отображаемое значение временного кода счетчика увеличивается независимо от выполнения записи.

[R-RUN]:

указывает, что отображаемое значение временного кода счетчика увеличивается только при выполнении записи.

[SLAVE]:

 указывает, что происходит внешняя синхронизация временного кода.

5  Экран режима записи

[REC]:

запись в стандартном формате

[P-REC]:

предварительная запись

[I-REC]:

интервальная запись

[L-REC]:

циклическая запись

[S-REC]:

 одновременная запись

6  Информация о состоянии

Дисплей уровня громкости:

указывает, находится ли звук [CH1]/[CH3] или уровень громкости [CH2]/[CH4] и уровень звукового сигнала в

режиме регулировки. В режиме автоматической настройки отображается [A].

Аудиовход:

отображаются настройки ввода звука [CH1], [CH2], [CH3] и [CH4].

При установленном подключении USB:

указывает, что для параметра главного меню

→

 [NETWORK SETUP]

→

 [USB MODE] установлено

значение [ON], а выбранное устройство подключено с использованием [USB MODE SELECT].

f

В хост-режиме USB: [USB STORAGE CONNECTED]/[USB STORAGE DISCONNECTED]

f

В режиме устройства USB: [USB DEVICE CONNECTED]/[USB DEVICE DISCONNECTED]

Ошибка, отображение предупреждения карты:

указывает на код ошибки, когда что-либо вызвало ошибку в работе видеокамеры.
