– 191 –

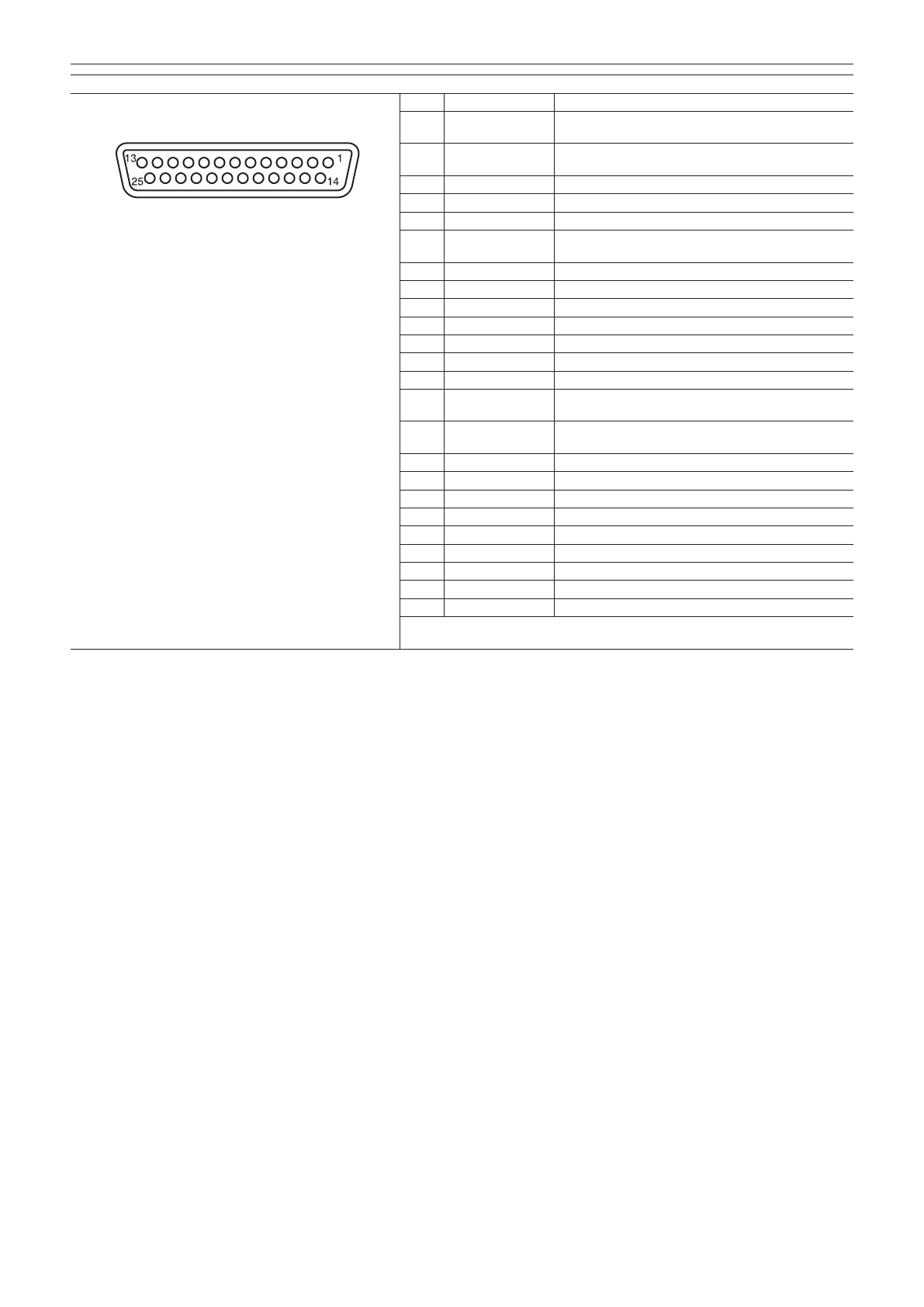

Глава 12 Технические характеристики — Описание сигналов разъемов
Разъем беспроводного ресивера
1
CH-1 SHIELD
GND
2
CH-1 HOT
Аудиовход с беспроводного ресивера:
CH1 HOT
3
CH-1 COLD
Аудиовход с беспроводного ресивера:
CH1 COLD
4
GND
GND
5
UNREG
+
12 V
Питание беспроводного ресивера
6
RX ON
Выход дистанционного питания беспроводного ресивера
7
RF WARN
Вход предупреждения RF об ухудшении качества
сигнала с беспроводного ресивера
8
RM5
Не используется
9
RM4
Не используется
10
SPARE 1
Не используется
11
SPARE 2
Не используется
12
EXT CLK
Не используется
13
CLK SHIELD
Не используется
14
CH-2 SHIELD
GND
15
CH-2 HOT
Аудиовход с беспроводного ресивера:
CH2 HOT
16
CH-2 COLD
Аудиовход с беспроводного ресивера:
CH2 COLD
17
+
5,6 V
Питание беспроводного ресивера
18
VIDEO OUT
Не используется
19
VIDEO RET
Не используется
20
VIDEO EN
Не используется
21
RM 1 (RM CLK)
Не используется
22
RM 2 (RM DATA)
Не используется
23
RM 3 (RM WR)
Не используется
24
RM
+
5 V
Не используется
25
RM GND
Не используется
Номер компонента Panasonic: K1GB25A00010
Номер компонента (изготовителя): HDBB-25S (05) (Hirose Electric Co.)
