– 18 –

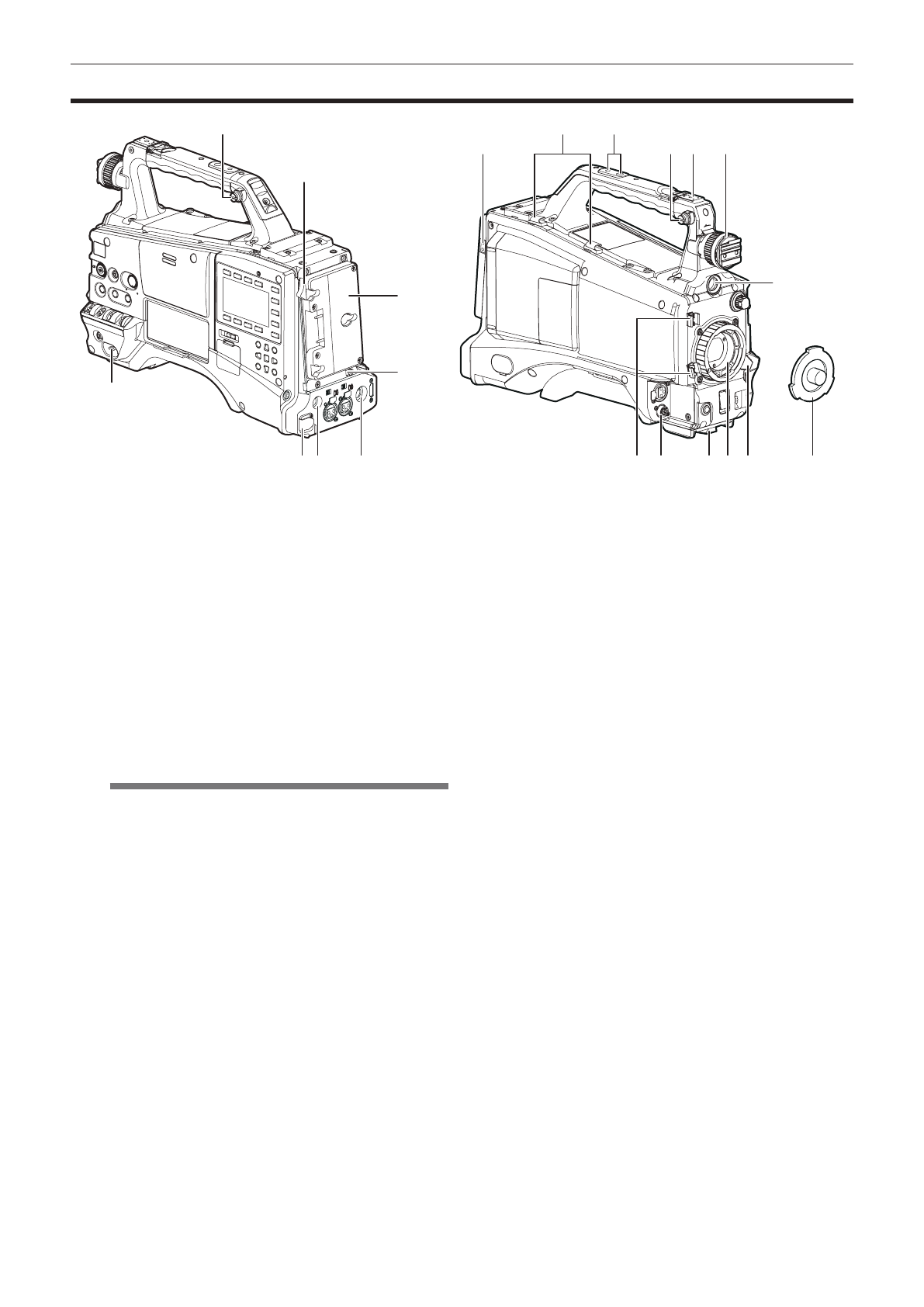

Глава 2 Описание компонентов — Раздел - Питание видеокамеры и аксессуары
Раздел - Питание видеокамеры и аксессуары
1
5 6
7
20
18
17
16
15
2
11 12
8
13
10
3
4
14
9
19
11
1 Выключатель <POWER> (стр. 35)
Используется для включения/выключения питания.
2 Рычаг отсоединения батареи (стр. 95)
Нажмите на рычаг отсоединения батареи вниз для отсоединения
батареи.
3 Держатель батареи (стр. 95)
Используется для установки батареи Anton/Bauer.
4 Выключатель света (стр. 95)
5 Pазъем <DC IN> (стр. 97)
Это входной разъем для внешнего источника питания.
Используется для подключения видеокамеры к внешнему
источнику питания постоянного тока.
6 Выходной разъем <DC OUT> (Источник питания постоянного
Это выходной разъем для постоянного тока 12 V. Он
обеспечивает максимальную силу тока 1,5 A.
@
@
ПРИМЕЧАНИЕ
t
Перед присоединением внешнего оборудования к этому
разъему, тщательно проверьте полярность соединений. В
противном случае, это может привести к неисправности.
7 Pазъем <REMOTE> (стр. 166) (стр. 165)
Соединяет пульт дистанционного управления AJ-RC10G
(дополнительный) с некоторыми функциям дистанционного
управления.
Соединяет пульт расширенного управления AG-EC4G
(дополнительный) с некоторыми функциям дистанционного
управления.
8 Выходной разъем для лампы
Используется для подсоединения батарей Anton/Bauer Ultralight 2
(дополнительные) или эквивалентного изделия 50 W или менее к
лампе видеокамеры.
Когда горит лампа видеокамеры, уровень заряда батареи
резко понижается. При использовании лампы рекомендуется
использовать батарею 90 Wh или более.
9 Держатели кабелей
Используется для фиксации кабелей осветительных приборов и
микрофона.
10 Отверстия для крепления дополнительных принадлежностей
Используется для крепления дополнительных принадлежностей.
Не использовать для других целей, кроме крепления аксессуаров.
f
Размер отверстий для привинчивания
-
1/4-20 UNC (винты длиной 10 mm или короче)
-
3/8-16 UNC (винты длиной 10 mm или короче)
11 Крепление для плечевого ремня (стр. 104)
Используется для присоединения плечевого ремня.
12 Направляющая для осветительных приборов
Используется для подключения лампы для видеокамеры.
f
Размер отверстий для привинчивания
1/4-20 UNC (винты длиной 6 mm или короче)
13 Поворотное лево/право кольцо видоискателя
Чтобы отрегулировать левое/правое положение видоискателя,
ослабьте это кольцо и сдвиньте видоискатель влево или вправо,
чтобы отрегулировать его к удобному положению. После
завершения регулировки видоискателя затяните кольцо, чтобы
зафиксировать видоискатель.
14 Разъем <VF>
Используется для установки видоискателя AG-CVF10G
(дополнительный).
15 Зажим кабеля объектива/микрофона (стр. 98)
Используется для фиксации кабелей объектива и микрофона.
16 Разъем <LENS> (стр. 98)
Используется для подключения кабеля объектива. Подробное
описание используемого объектива см. в Инструкции по
эксплуатации объектива.
17 Крепление для штатива (стр. 104)
При установке видеокамеры на штатив сюда присоединяется
дополнительный адаптер штатива (SHAN-TM700).
18 Крепление объектива (для байонета типа 2/3) (стр. 98)
Используется для установки объектива.
19 Фиксирующий рычаг объектива (стр. 98)
После установки объектива на крепление объектива, затяните
рычаг для фиксации объектива.
20 Крышка крепления (стр. 98)
Для снятия крышки поднимите фиксирующий рычаг объектива.
Устанавливайте крышку, если объектив снят.
