– 190 –

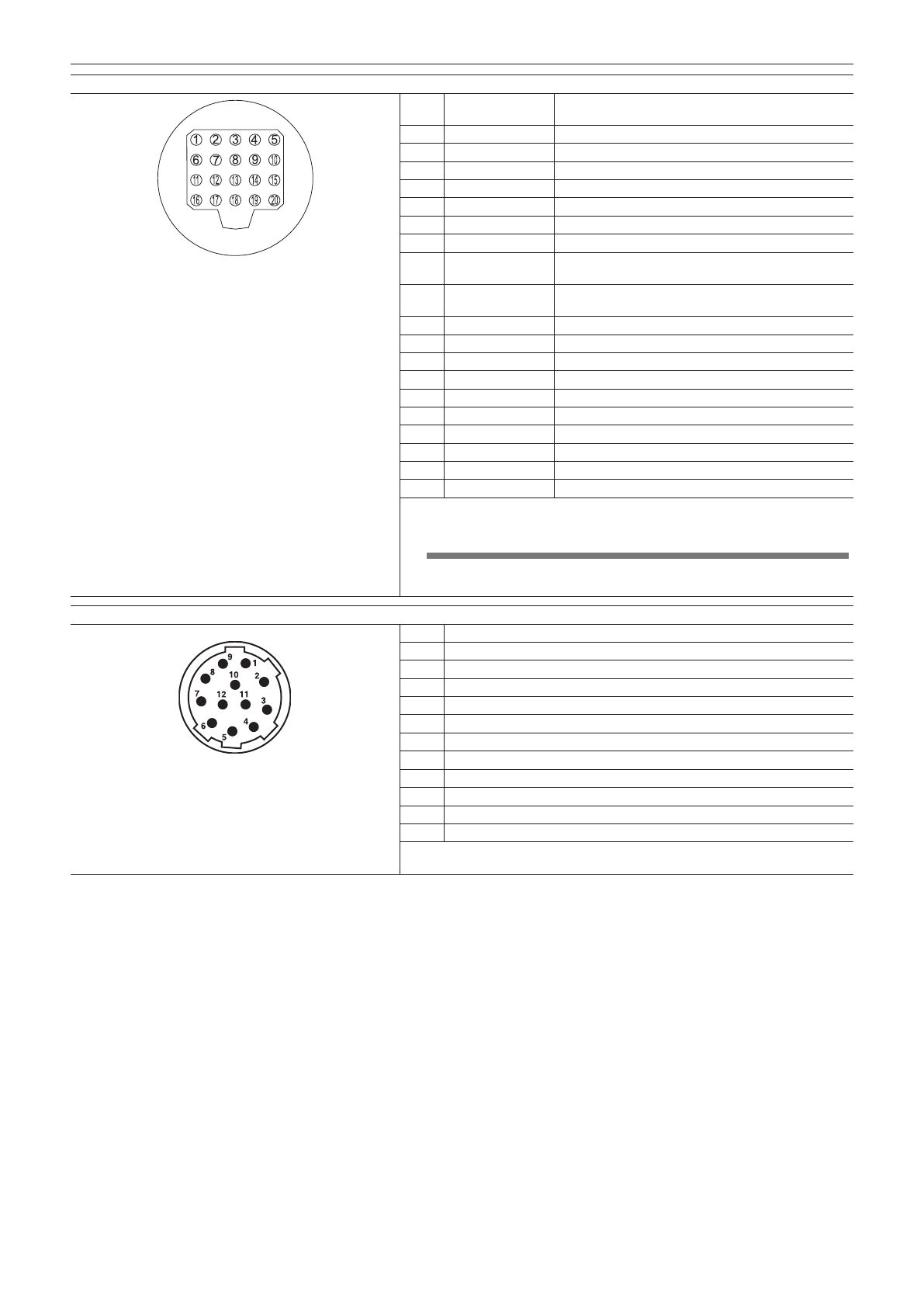

Глава 12 Технические характеристики — Описание сигналов разъемов
VF
1
UNREG-12V
Питание 12 V постоянного тока (AJ-HVF21KG: прибл.
0,35 A)
2
UNREG-12V
Питание 12 V постоянного тока
3
A9,0V
Питание 9 V постоянного тока (не используется)
4
VF-P
B
-GND
Сигнал GND видоискателя P
B
5
VF-P
R
-GND
Сигнал GND видоискателя P
R
6
VF-Y
Выходной сигнал Y видоискателя
7
VF-Y-GND
Сигнал Y видоискателя GND
8
VF-CLK
Синхросигнал последовательной передачи данных
9
VF-WR
Синхросигнал последовательного/параллельного
приема данных
10
VF-DATA
Последовательный сигнал для преобразования
последовательного кода в параллельный
11
UNREG-GND
GND
12
ZEBRA-SW
ВКЛ/ВЫКЛ сигнала зебры
13
PEAKING
Регулирование развертки (не используется)
14
SPARE
Резерв (не используется)
15
VF-P
R
Выходной сигнал P
R
видоискателя
16
VF-P
B
Выходной сигнал P
B
видоискателя
17
MARKER-SW
ВКЛ/ВЫКЛ метки (не используется)
18
FRONT-VR
Регулировка F.AUDIO LEVEL (не используется)
19
VR-GND
F.AUDIO LEVEL GND (не используется)
20
UNREG-GND
GND
Номер компонента Panasonic: K1AB120H0001
Номер компонента (изготовителя): HR12-14RA-20SC (Hirose Electric Co.)
@
@
ПРИМЕЧАНИЕ
t
Убедитесь, что общий ток с разъемов DC OUT, REMOTE, VF и LENS не
превышает 2,5 A.
LENS
1
RET-SW
2
REC
3
GND
4
IRIS-AUTO
5
IRIS-CONT
6
UNREG
+
12 V (макс. 0,4 A)
7
IRIS-POSI
8
IRIS-G-MAX
9
EXT-POSI
10
ZOOM-POSI
11
FOCUS-POSI
12
SPARE
Номер компонента Panasonic: K1AY112JA001
Номер компонента (изготовителя): HR10A-10R-12SC (71) (Hirose Electric Co.)
