– 106 –

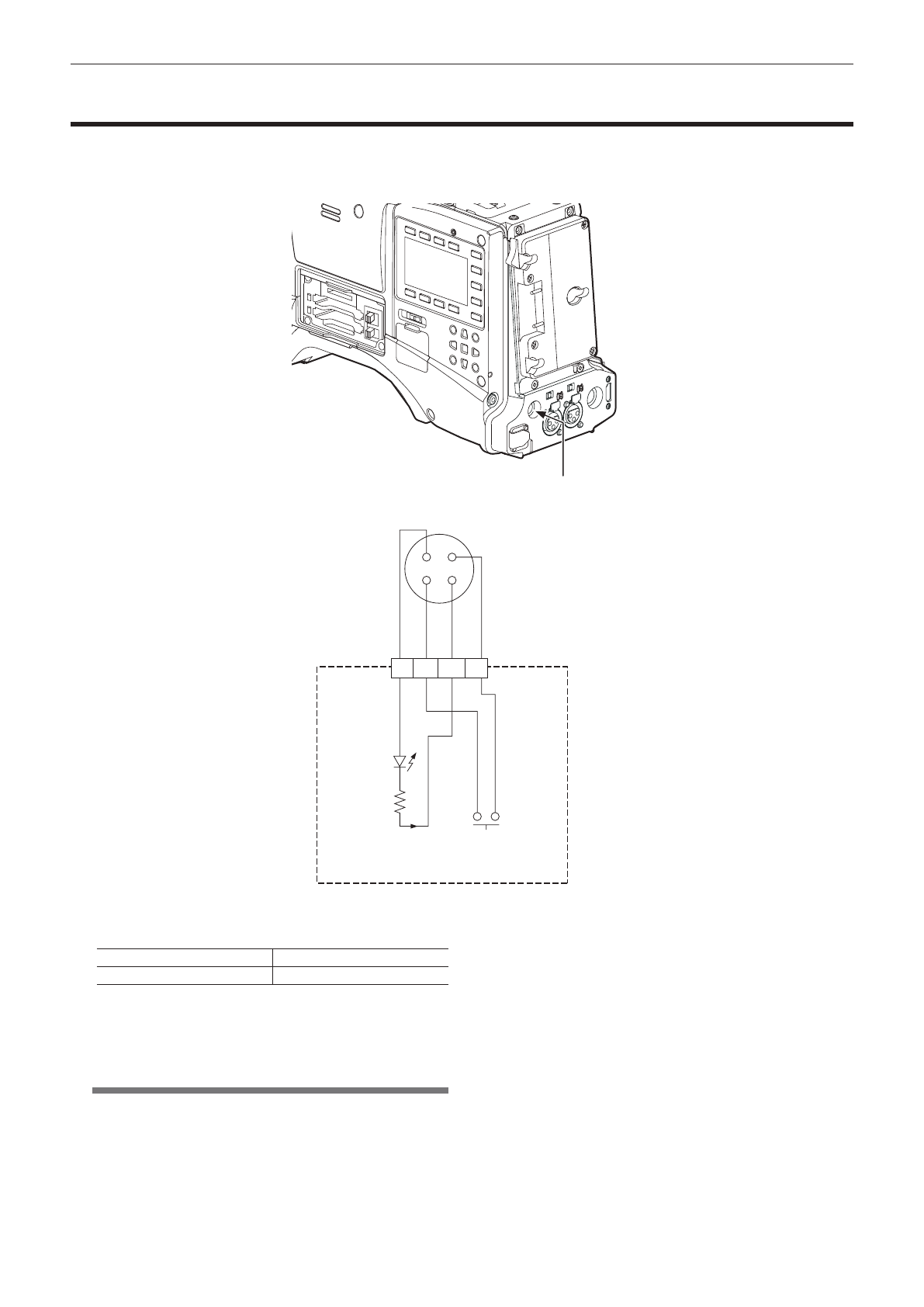

Глава 5 Подготовка к работе — Соединение <DC OUT> разъема с внешним переключателем управления началом/окончанием записи
Соединение <DC OUT> разъема с внешним переключателем управления
началом/окончанием записи
Через разъем <DC OUT> камеры может выводиться ток силой 1,5 A.
Подключение внешнего переключателя к этому разъему позволяет управлять началом/остановкой записи.
Может быть подключен светодиодный индикатор для использования в качестве индикатора записи к этому разъему, что удобно при установке
видеокамеры на кране при записи.
Разъем <DC OUT>
(Пример соединения)
1
2
3
4
LED
Сопротивление
начало/окончание
Разъем кабеля
HR10A-7R-4SC (73)
Hirose Electric Co.
Запись
1 GND
2 TALLY OUT
Откройте выходной разъем на стороне камеры
Индикатор записи включен
Низкий импеданс
Индикатор записи выключен
Высокий импеданс
3 Переключатель начала/остановки записи
Этот контакт подключается параллельно к кнопке <REC> на
камере и к кнопке VTR на объективе.
4
+
12 V
@
@
ПРИМЕЧАНИЕ
t
Убедитесь в соблюдении полярности перед подключением
внешнего устройства. В противном случае, это может привести
к неисправности.
